Stahlaufsätze

ACO GmbH

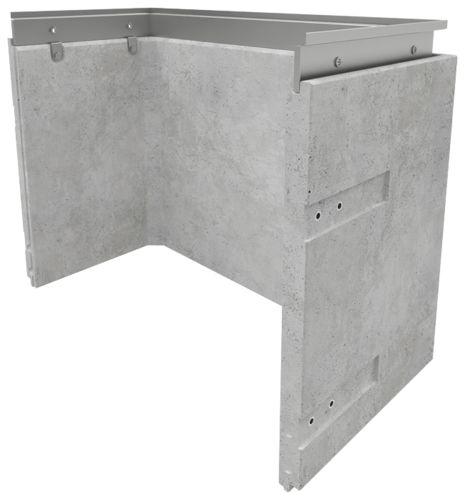

Stahlaufsaetze 389087

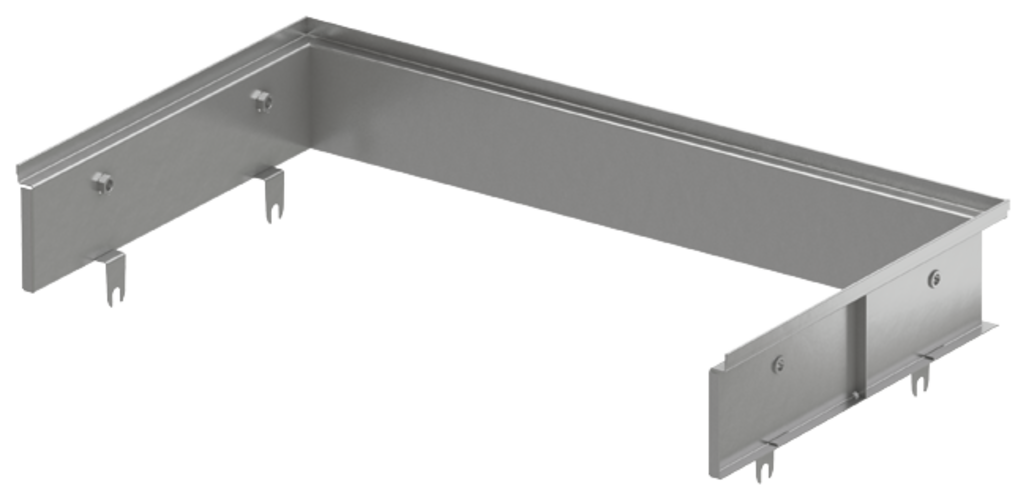

Stahlaufsaetze 389085

Produktinformationen

Material Stahl verzinkt
Zum Verschrauben mit dem Betonlichtschacht
Zum Verschrauben mit der Abhebe- und Einbruchsicherung
Stapelbar bis 300 mm Aufbauhöhe
An Oberflächengefälle anpassbar
Je Stahlaufsatz werden benötigt:
- 4 Sechskantschrauben M16/30 Art.-Nr. 377736 und
- 4 Beilegescheiben Art.-Nr. 377737
Abhebesicherung:
- Stahlaufsatz 100/150/200 mm Bauhöhe: 1x Art.-Nr. 377218
- Stahlaufsatz 50 mm Bauhöhe: 4x Art.-Nr. 380740

Abmessungen		Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2026 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken	Shop
Lichte Breite	Aufbauhöhe [mm]	Gewicht
[mm]	[mm]	[kg]

820	50	4,1	377841	89,00	E4
	100	5,8	377152	112,75	E4
	150	7,3	377789	126,25	E4
	200	8,9	377862	145,00	E4
1020	50	4,5	377843	94,00	E4
	100	6,4	377154	118,00	E4
	150	8,1	377791	133,50	E4
	200	9,8	377864	158,25	E4
1270	50	5,0	377847	123,25	E4
	100	7,1	377158	158,25	E4
	150	9,0	377795	167,75	E4
	200	10,9	377868	197,50	E4
1520	50	5,5	377851	142,75	E4
	100	7,78	377162	192,50	E4
	150	9,92	377799	207,00	E4
	200	12,06	377872	226,50	E4
1800	50	6,1	385342	178,00	E4
	100	8,6	385343	208,00	E4
	150	11,0	385344	217,25	E4
	200	13,3	385345	230,75	E4
2050	50	6,56	377855	197,50	E4
	100	9,27	377166	231,75	E4
	150	11,85	377803	242,00	E4
	200	14,43	377876	256,50	E4

820	50	4,6	377842	98,75	E4
	100	6,4	377153	116,00	E4
	150	8,09	377790	131,50	E4
	200	9,8	377863	156,25	E4
1020	50	4,9	377844	108,75	E4
	100	6,9	377155	125,25	E4
	150	8,8	377792	137,75	E4
	200	10,7	377865	167,75	E4
1270	50	5,39	377848	133,50	E4
	100	7,6	377159	167,75	E4
	150	9,67	377796	178,00	E4
	200	11,75	377869	207,00	E4
1520	50	5,89	377852	148,00	E4
	100	8,32	377163	207,00	E4
	150	10,62	377800	222,50	E4
	200	12,92	377873	242,00	E4
1800	50	7,0	385346	187,25	E4
	100	9,1	385347	217,25	E4
	150	11,7	385348	226,50	E4
	200	14,2	385349	240,00	E4
2050	50	6,95	377856	207,00	E4
	100	9,81	377167	242,00	E4
	150	12,55	377804	251,50	E4
	200	15,29	377877	265,75	E4
2520	50	7,9	377859	237,00	E4
	100	11,1	377170	276,25	E4
	150	14,3	377807	281,25	E4
	200	17,4	377880	305,25	E4

1020	50	5,7	377845	126,25	E4
	100	8,1	377156	142,75	E4
	150	10,3	377793	148,00	E4
	200	12,5	377866	187,25	E4
1270	50	6,19	377849	142,75	E4
	100	8,73	377160	178,00	E4
	150	11,15	377797	187,25	E4
	200	13,56	377870	217,25	E4
1520	50	6,72	377853	163,50	E4
	100	9,51	377164	226,50	E4
	150	12,17	377801	231,75	E4
	200	14,83	377874	251,50	E4
1800	50	7,3	385350	190,50	E4
	100	10,3	385351	226,50	E4
	150	13,2	385352	234,75	E4
	200	16,1	385353	248,25	E4
2050	50	7,77	377857	212,00	E4
	100	11,0	377168	251,50	E4
	150	14,1	377805	261,75	E4
	200	17,2	377878	276,25	E4
2520	50	8,7	377860	251,50	E4
	100	12,3	377171	285,50	E4
	150	15,8	377808	290,75	E4
	200	19,2	377881	315,50	E4

1020	50	6,5	377846	133,50	E4
	100	9,2	377157	153,25	E4
	150	11,7	377794	163,50	E4
	200	14,3	377867	202,75	E4
1270	50	6,99	377850	153,25	E4
	100	9,87	377161	187,25	E4
	150	12,62	377798	197,50	E4
	200	15,79	377871	242,00	E4
1520	50	7,5	377854	167,75	E4
	100	10,6	377165	237,00	E4
	150	13,57	377802	242,00	E4
	200	16,54	377875	261,75	E4
1800	50	8,1	385354	195,50	E4
	100	11,4	385355	240,00	E4
	150	14,6	385356	244,25	E4
	200	17,8	385357	265,75	E4
2050	50	8,55	377858	217,25	E4
	100	12,09	377169	265,75	E4
	150	15,5	377806	271,00	E4
	200	18,91	377879	295,75	E4
2520	50	9,5	377861	281,25	E4
	100	13,4	377172	295,75	E4
	150	17,2	377809	301,00	E4
	200	21,0	377882	324,75	E4

Abmessungen		Gewicht	Artikel-Nr.		Shop
Lichte Breite	Aufbauhöhe [mm]	Gewicht	Artikel-Nr.		Shop

820 mm	50 mm	4,1 kg	377841
	100 mm	5,8 kg	377152
	150 mm	7,3 kg	377789
	200 mm	8,9 kg	377862
1020 mm	50 mm	4,5 kg	377843
	100 mm	6,4 kg	377154
	150 mm	8,1 kg	377791
	200 mm	9,8 kg	377864
1270 mm	50 mm	5,0 kg	377847
	100 mm	7,1 kg	377158
	150 mm	9,0 kg	377795
	200 mm	10,9 kg	377868
1520 mm	50 mm	5,5 kg	377851
	100 mm	7,78 kg	377162
	150 mm	9,92 kg	377799
	200 mm	12,06 kg	377872
1800 mm	50 mm	6,1 kg	385342
	100 mm	8,6 kg	385343
	150 mm	11,0 kg	385344
	200 mm	13,3 kg	385345
2050 mm	50 mm	6,56 kg	377855
	100 mm	9,27 kg	377166
	150 mm	11,85 kg	377803
	200 mm	14,43 kg	377876

820 mm	50 mm	4,6 kg	377842
	100 mm	6,4 kg	377153
	150 mm	8,09 kg	377790
	200 mm	9,8 kg	377863
1020 mm	50 mm	4,9 kg	377844
	100 mm	6,9 kg	377155
	150 mm	8,8 kg	377792
	200 mm	10,7 kg	377865
1270 mm	50 mm	5,39 kg	377848
	100 mm	7,6 kg	377159
	150 mm	9,67 kg	377796
	200 mm	11,75 kg	377869
1520 mm	50 mm	5,89 kg	377852
	100 mm	8,32 kg	377163
	150 mm	10,62 kg	377800
	200 mm	12,92 kg	377873
1800 mm	50 mm	7,0 kg	385346
	100 mm	9,1 kg	385347
	150 mm	11,7 kg	385348
	200 mm	14,2 kg	385349
2050 mm	50 mm	6,95 kg	377856
	100 mm	9,81 kg	377167
	150 mm	12,55 kg	377804
	200 mm	15,29 kg	377877
2520 mm	50 mm	7,9 kg	377859
	100 mm	11,1 kg	377170
	150 mm	14,3 kg	377807
	200 mm	17,4 kg	377880

1020 mm	50 mm	5,7 kg	377845
	100 mm	8,1 kg	377156
	150 mm	10,3 kg	377793
	200 mm	12,5 kg	377866
1270 mm	50 mm	6,19 kg	377849
	100 mm	8,73 kg	377160
	150 mm	11,15 kg	377797
	200 mm	13,56 kg	377870
1520 mm	50 mm	6,72 kg	377853
	100 mm	9,51 kg	377164
	150 mm	12,17 kg	377801
	200 mm	14,83 kg	377874
1800 mm	50 mm	7,3 kg	385350
	100 mm	10,3 kg	385351
	150 mm	13,2 kg	385352
	200 mm	16,1 kg	385353
2050 mm	50 mm	7,77 kg	377857
	100 mm	11,0 kg	377168
	150 mm	14,1 kg	377805
	200 mm	17,2 kg	377878
2520 mm	50 mm	8,7 kg	377860
	100 mm	12,3 kg	377171
	150 mm	15,8 kg	377808
	200 mm	19,2 kg	377881

1020 mm	50 mm	6,5 kg	377846
	100 mm	9,2 kg	377157
	150 mm	11,7 kg	377794
	200 mm	14,3 kg	377867
1270 mm	50 mm	6,99 kg	377850
	100 mm	9,87 kg	377161
	150 mm	12,62 kg	377798
	200 mm	15,79 kg	377871
1520 mm	50 mm	7,5 kg	377854
	100 mm	10,6 kg	377165
	150 mm	13,57 kg	377802
	200 mm	16,54 kg	377875
1800 mm	50 mm	8,1 kg	385354
	100 mm	11,4 kg	385355
	150 mm	14,6 kg	385356
	200 mm	17,8 kg	385357
2050 mm	50 mm	8,55 kg	377858
	100 mm	12,09 kg	377169
	150 mm	15,5 kg	377806
	200 mm	18,91 kg	377879
2520 mm	50 mm	9,5 kg	377861
	100 mm	13,4 kg	377172
	150 mm	17,2 kg	377809
	200 mm	21,0 kg	377882

Sechskantschraube M16x30

Passend für

Stahlaufsatz

Beschreibung

Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 0,80
Rabattgruppe: E4
Stahl verzinkt
Zum Verschrauben von Stahlaufsatz und Betonlichtschacht (Bedarf je Stahlaufsatz: 4 Stück)
Gewicht: 0,1 kg

Artikel-Nr.
377736

U-Scheibe 17x50x3

Passend für

Stahlaufsatz

Beschreibung

Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 0,70
Rabattgruppe:
Stahl verzinkt
Bedarf: 4 Stück je Aufsatz

Artikel-Nr.
377737
