Entwässerung von Brücken

Brücken sind besondere Schlüsselstellen im Straßenverkehr. Dementsprechend hoch sind auch die Anforderungen an ihre Entwässerungssysteme. Oberflächenwasser muss schnell und wirkungsvoll abgeführt werden, um Aquaplaning oder Glatteisbildung auf Brücken zu vermeiden. Die Verkehrssicherheit muss jederzeit gewährleistet sein – und das bei einer möglichst langen Lebensdauer der Brücke.

Welche Entwässerungsmöglichkeiten gibt es?


Vor und nach Brückenbauwerken sind oftmals Autobahnen vorzufinden. Ebenso können Tunnel im Straßenverlauf folgen. Schauen Sie sich die möglichen Entwässerungssysteme an.

Autobahn Tunnel

Mit unseren Systemen zur Entwässerung von Brücken können Sie entscheiden, ob Sie Brückenabläufe oder Rinnen einsetzen möchten.

Bitte beachten Sie bei Ihrer Planung die objektspezifischen Voraussetzungen.

Lineare Entwässerung - RinnePunktabläufe
Asphaltart
  • Asphalt mit und ohne Gussasaphaltgosse
  • offenporiger Asphalt (OPA) - technische Notwendigkeit
  • Asphalt mit Gussasaphaltgosse
BesonderheitBei Sanierung/Neubau der Kappe.Einsatz bei Sanierung mit ACO Sanierungsaufsätzen und Neubau.
PlanungHydraulische Berechnung von Entwässerungsrinnen beachten!Bemessung der Brückenabläufe nach BAST Richtzeichnung Was 1
(Planungshinweise für Entwässerung von Brücken) und ZTV-ING 8-5 2.2
weitere InformationenACO DRAIN® KerbDrain BridgeBrückenabläufe

Entwässerung über Rinnensysteme

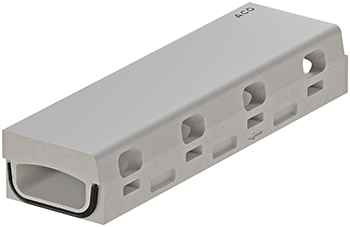

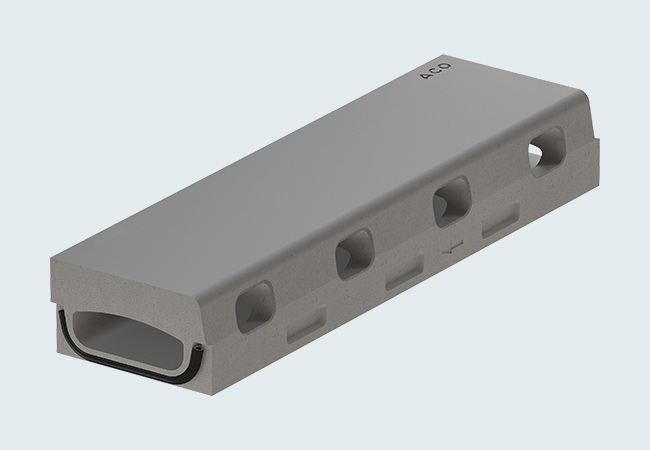

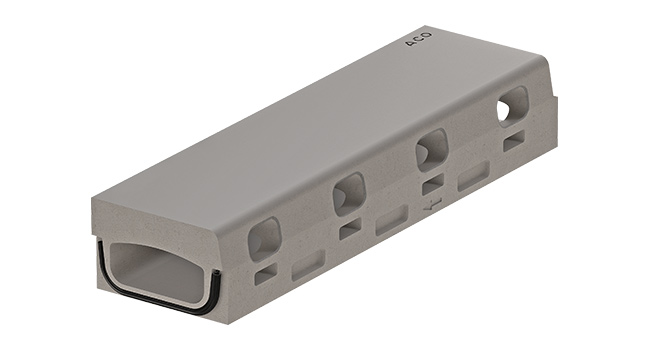

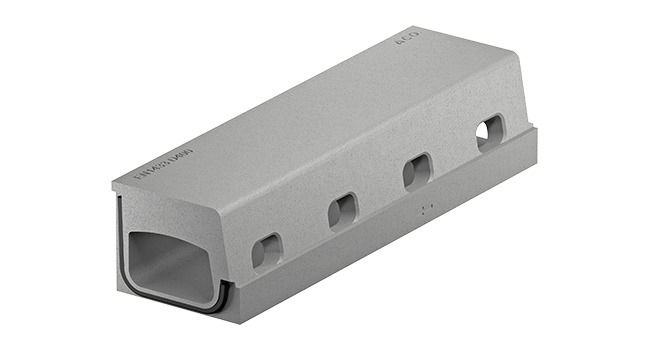

Die lineare Brückenentwässerung ACO Kerbdrain Brigde kann in der Sanierung und im Neubau eingesetzt werden. Als Teil der Brückenkappe, eingesetzt wie ein Bordstein, wird die Entwässerung aus dem befahrbaren Bereich genommen. Über die seitlichen Einlauföffnungen wird das Oberflächenwasser aufgenommen. In der OPA-Variante nimmt die Rinne noch zusätzlich das über den Asphalt eingesickerte Wasser auf. Abgeleitet wird es über den Hohlraum der Rinne. Zu der erforderlichen Klasse D 400 besitzt das Rinnensystem trotz des sehr kompakten Designs einen großen Fließquerschnitt und damit eine sehr gute Entwässerungsleistung. Eine serienmäßig eingesetzte EPDM-Dichtung am Rinnenstoß verbindet die Rinnenkörper flüssigkeitsdicht.

Entwässerung über Punktabläufe

Mit den ACO Brückenabläufen und den ACO Sanierlösungen für Brückenabläufe lassen sich Gefahren wie Aquaplaning und Glatteisbildung vermeiden, anfallendes Oberflächenwasser wird schnell und wirkungsvoll aufgenommen und abgeführt. Die Brücken sind dauerhaft verkehrs- und betriebssicher. ACO Brückenabläufe Multitop und ACO Sanieraufsätze Multitop Universal sind auf die speziellen Anforderungen beim Bau und bei der Sanierung von Brücken und Decken abgestimmt. Mit ihnen lassen sich Funktionalität, Sicherheit und Wirtschaftlichkeit bei der Entwässerung erheblich verbessern. Angeboten werden Lösungen für alle relevanten Anwendungsbereiche.

Sanierung

ACO Aufsätze

Speziell für Sanierungszwecke wurden von ACO die Aufsätze Multitop Universal in der geforderten Klasse D 400 gemäß DIN EN 124 entwickelt. Die Brückensanierungsaufsätze werden oberhalb von eingebauten Ablaufunterteile unterschiedlicher geometrischer Form montiert. Mit einem Minimum an Teilen wird für jeden Sanierungsfall eine effiziente und schnelle Lösung möglich. Das Ablaufoberteil kann durch die rechts- oder linksseitig verschraubbare Abdeckplatte individuell an die örtlichen Verhältnisse angepasst werden.

Neubau

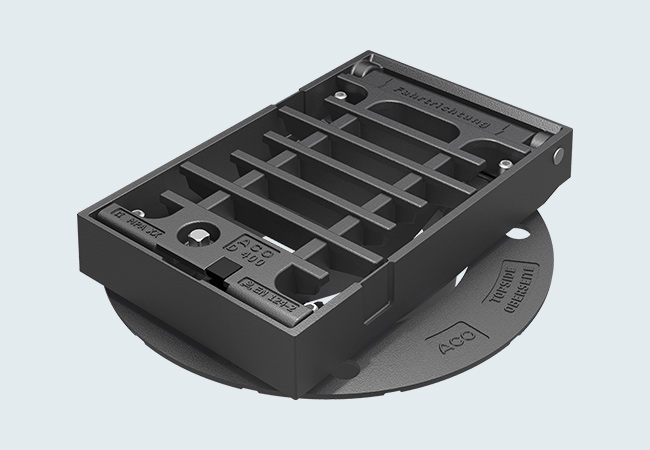

NEU: ACO Brückenaufsatz Multitop Aqua Plus

Der neue ACO Brückenablauf Multitop Aqua Plus zeichnet sich insbesondere durch die breiten Schlitze sowie einen großen Einlaufquerschnitt aus. Aufgrund der hydraulisch optimierten Schlitzgeometrie wird mit dem Wasser angeschleppter Schmutz in den Ablauf gespült. Die Verstopfungsgefahr wird minimiert, Aquaplaning wird verhindert. Der Rost ist durch einen drehbaren Verschluss, ergänzt durch eine schraublose Arretierung, gesichert.
