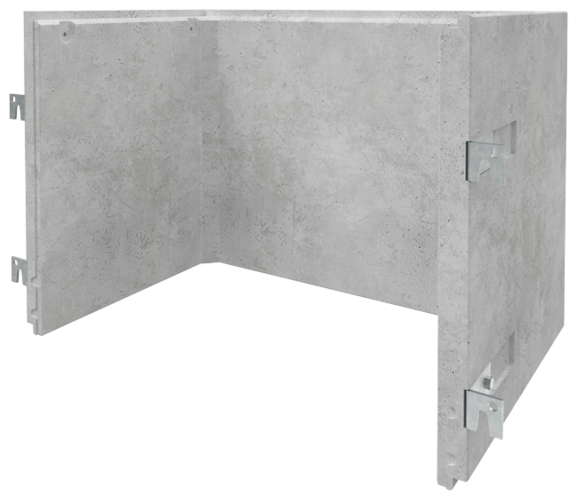

Lichtschächte 600 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Über Stufenfalz stapelbar
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Bauhöhen bis 3000 mm möglich
Kurze Einbauzeiten
Angegebene Maße sind lichte Innenmaße
Ohne Befestigungsmaterial

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

820	1000	70	404	376005
	1200	70	485	376006
	1500	70	615	376007
	1800	70	739	376008
	2000	70	821	376009
1020	1000	70	440	376015
	1200	70	530	376016
	1500	70	670	376017
	1600	70	761	377948
	1800	70	800	376018
	2000	70	892	376019
	2200	70	965	376020
1270	1000	70	480	376038
	1200	70	580	376039
	1500	70	745	376040
	1600	70	842	377949
	1800	70	880	376041
	2000	70	1010	376042
	2200	70	1080	376043
1520	1000	80	595	376061
	1200	80	720	376062
	1500	80	900	376063
	1600	80	1020	377950
	1800	80	1110	376064
	2000	80	1208	376065
	2200	80	1331	376066
1800	1000	100	809	385059
	1200	100	975	385060
	1500	100	1226	385061
	1600	100	1309	385062
	1800	100	1476	385063
	2000	100	1644	385064
	2200	100	1811	385065
2050	1000	100	886	376084
	1200	100	1060	376085
	1500	100	1340	376086
	1800	100	1618	376087
	2000	100	1815	376088
	2200	100	1983	376089
2520	1000	100	1005	376102
	1200	100	1190	376103
	1500	100	1520	376104
	1800	100	1820	376105

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

820 mm	1000 mm	70 mm	404 kg	376005
	1200 mm	70 mm	485 kg	376006
	1500 mm	70 mm	615 kg	376007
	1800 mm	70 mm	739 kg	376008
	2000 mm	70 mm	821 kg	376009
1020 mm	1000 mm	70 mm	440 kg	376015
	1200 mm	70 mm	530 kg	376016
	1500 mm	70 mm	670 kg	376017
	1600 mm	70 mm	761 kg	377948
	1800 mm	70 mm	800 kg	376018
	2000 mm	70 mm	892 kg	376019
	2200 mm	70 mm	965 kg	376020
1270 mm	1000 mm	70 mm	480 kg	376038
	1200 mm	70 mm	580 kg	376039
	1500 mm	70 mm	745 kg	376040
	1600 mm	70 mm	842 kg	377949
	1800 mm	70 mm	880 kg	376041
	2000 mm	70 mm	1010 kg	376042
	2200 mm	70 mm	1080 kg	376043
1520 mm	1000 mm	80 mm	595 kg	376061
	1200 mm	80 mm	720 kg	376062
	1500 mm	80 mm	900 kg	376063
	1600 mm	80 mm	1020 kg	377950
	1800 mm	80 mm	1110 kg	376064
	2000 mm	80 mm	1208 kg	376065
	2200 mm	80 mm	1331 kg	376066
1800 mm	1000 mm	100 mm	809 kg	385059
	1200 mm	100 mm	975 kg	385060
	1500 mm	100 mm	1226 kg	385061
	1600 mm	100 mm	1309 kg	385062
	1800 mm	100 mm	1476 kg	385063
	2000 mm	100 mm	1644 kg	385064
	2200 mm	100 mm	1811 kg	385065
2050 mm	1000 mm	100 mm	886 kg	376084
	1200 mm	100 mm	1060 kg	376085
	1500 mm	100 mm	1340 kg	376086
	1800 mm	100 mm	1618 kg	376087
	2000 mm	100 mm	1815 kg	376088
	2200 mm	100 mm	1983 kg	376089
2520 mm	1000 mm	100 mm	1005 kg	376102
	1200 mm	100 mm	1190 kg	376103
	1500 mm	100 mm	1520 kg	376104
	1800 mm	100 mm	1820 kg	376105
