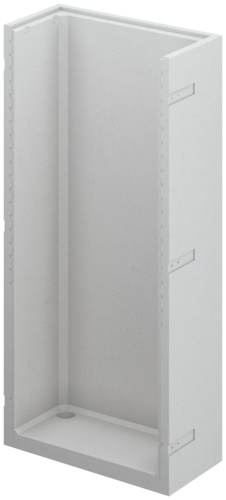

Lichtschächte 1000 mm Tiefe

Produktinformationen

  • Heller und glatter Sichtbeton
  • Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
  • 100 mm Wandstärke
  • Einbautiefe bei Bodenfeuchte bis max. 6 m
  • Einbautiefe bei drückendem Wasser bis 6 m Ausnahme: 2050 mm lichte Breite bis max. 4 m Wassersäule
  • Druckwasserdichte Lichtschächte bis Einbautiefe bis 3 m können mit ACO Dichtfix abgedichtet werden
  • Druckwasserdichte Lichtschächte mit Einbautiefen größer 3 m sind bauseitig mit geeignetem Material abzudichten
  • Für die druckwasserdichte Montage auch mit werkseitig aufgebrachter Dämmung erhältlich (auf Anfrage)
  • Lichtschächte sind stapelbar
  • Kombination mit Schächten ohne Boden möglich – auch Lkw-befahrbar
  • Rostseitig Innenfalz
  • Angegebene Maße sind lichte Innenmaße
  • Boden mit 2-seitigem Gefälle und Ablauföffnung DN 100
  • Ohne Befestigungsmaterial
  • 2000 mm hohe Schächte benötigen 2 Paar Befestigungswinkel
  • 3000 mm hohe Schächte benötigen 3 Paar Befestigungswinkel
  • Lichte Tiefe von 1000 mm auf Anfrage möglich
  • Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
  • Montage auf Dämmung mit entsprechendem Montageset möglich
  • Lieferzeit generell auf Anfrage

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

AbmessungenGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
Lichte BreiteLichte HöheWandstärke
[mm][mm][mm][kg]
1270300010032553854692371,00E4
1520300010035973854782609,00E4
1800300010039793853992950,00E4
2050300010042403854873211,00E4
AbmessungenGewichtArtikel-Nr.
Lichte BreiteLichte HöheWandstärke
1270 mm3000 mm100 mm3255 kg385469
1520 mm3000 mm100 mm3597 kg385478
1800 mm3000 mm100 mm3979 kg385399
2050 mm3000 mm100 mm4240 kg385487
