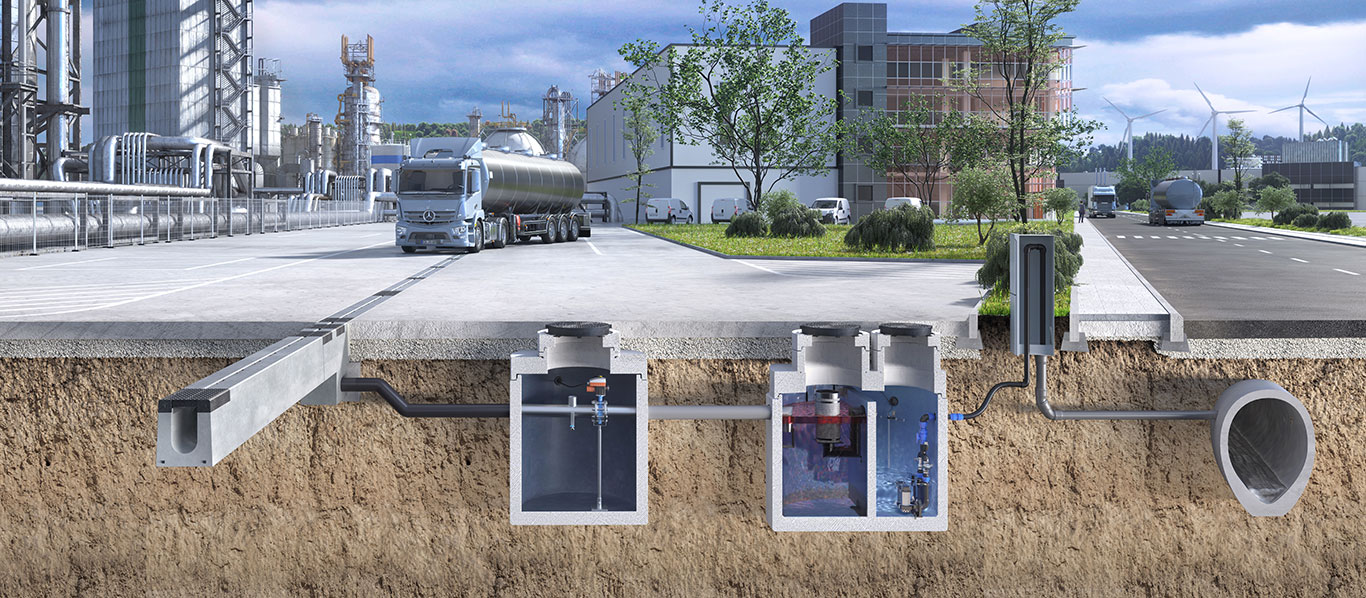

Pfuhler-z-lau-anlagen-ACO 1366x598 Header

Entwässerungslösungen für WHG- und LAU-Flächen
Rinnensysteme PowerDrain – Pfuhler Z – Monoblock

LAU-Anlagen sind hochsensible Standorte für die Lagerung, Abfüllung und den Umschlag von wassergefährdenden Stoffen. Sie unterliegen strengen umweltrechtlichen Vorschriften gemäß dem Wasserhaushaltsgesetz (WHG) während Planung, Bau, Unterhaltung und Instandhaltung. Das WHG legt über die AwSV bundesweit Anforderungen fest, die LAU-Anlagen wie Tankstellen oder Lager erfüllen müssen, um eine Schädigung von Gewässern zu verhindern. Primär müssen alle Anlagen dicht sein, und falls diese versagen sollten, greift eine sekundäre Sicherheitsbarriere (z.B. Auffangwannen), um Umweltschäden zu verhindern.

Unsere Entwässerungsrinnen – PowerDrain – Pfuhler Z – Monoblock bieten nicht nur Sicherheit, sondern passen ästhetisch in das Gesamtbild solcher Standorte. Wir leiten wassergefährdende Flüssigkeiten in Rückhaltesysteme oder Reinigungsanlagen (z.B. Oleolift Leichtflüssigkeitsabscheider) weiter. Neue Technologien und normative Änderungen beeinflussen die Marktsituation regelmäßig und sind wichtig für unsere Kunden. Mit unserem Service askACO unterstützen wir Planer, Bauherren und Bauunternehmer mit Expertenwissen und maßgeschneiderten Lösungen für ihre LAU-Anwendungen und tragen gemeinsam zum Umweltschutz bei.

Weitere Informationen lesen Sie in unserer Broschüre für WHG-Flächen und LAU-Anlagen.

Für jeden Fall die richtige Rinne

ACO PowerDrain

Die Kastenrinne für LAU-Anwendungen auf kleineren Schwerlastflächen wie Fahrzeughallen, Container- und Schrottplätze.

ACO Pfuhler Z

Die Stahlbetonschlitzrinne für große Flächen wie Industrie, Logistik und Flughäfen im Schwerlastbereich für Einbau Typ I.

APRON

Die Entwässerungslösung im Schwerlastbereich speziell für Flugbetriebsflächen nach Einbau Typ I.

ACO Monoblock

Die monolithische Entwässerungsrinne für Lkw-Flächen D 400 mit erhöhten chemischen Anforderungen.

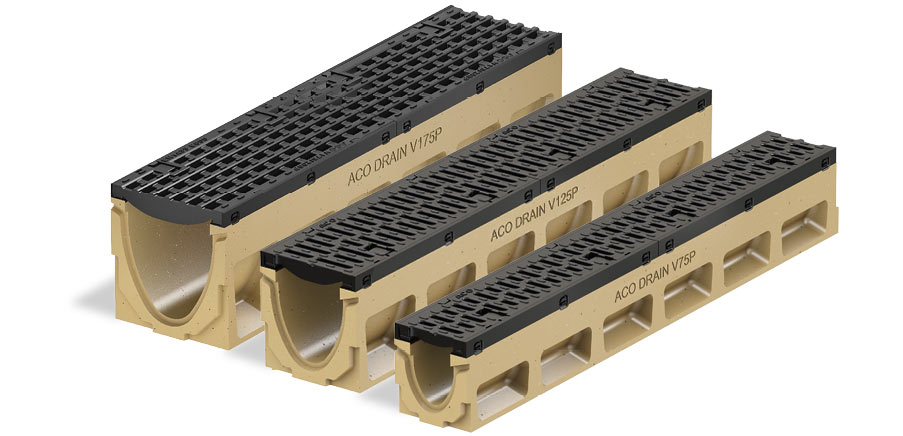

ACO PowerDrain – für LAU-Anwendungen im Schwerlastbereich

ACO PowerDrain erfüllt die Anforderungen der Klassen A 15 – F 900 gemäß DIN EN 1433/ DIN 19580 und besitzt die allgemeine bauaufsichtliche Zulassung (abZ) Nr. Z-74.4-78 des DIBt.

Das schlanke System mit dämpfender Einlage und effizientem V-Querschnitt bietet höchste Sicherheit und Effizienz bei der Regenwasserbehandlung. Die Rinne wurde 2012 gemäß den geänderten Anforderungen des DIBt-Prüfprogramms für befahrbare Rinnenkonstruktionen in LAU-Anlagen neu ausgestellt, wobei die neuen Standards für die Gestaltung der Rohranschlüsse berücksichtigt wurden.

In LAU-Anlagen sind nur eingeformte, flüssigkeitsdichte PE-HD Rohrstutzen (PE100, SDR 17,6) im Rinnensystem ACO PowerDrain zulässig. Rohrstutzen aus PP (KG2000) sind auf Anfrage erhältlich.

Zum Produkt

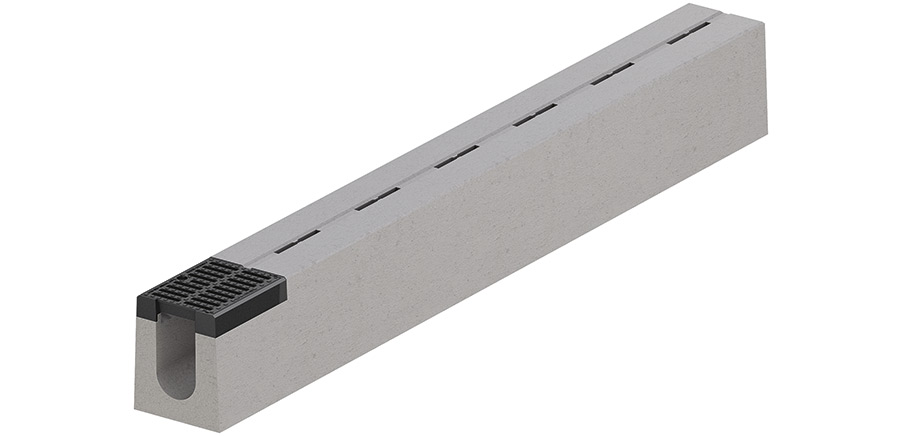

ACO Pfuhler Z – Stahlbetonschlitzrinne für große Flächen im Schwerlastbereich

Das Entwässerungsrinnensystem Pfuhler Z ist robust konstruiert und ideal einsetzbar auf Flächen für die Klassen D 400 und F 900. Sie besitzt die allgemeinen bauaufsichtlichen Zulassung Nr. Z-74.4-46 des DIBt, um den hohen Anforderungen von LAU-Anlagen sowie Tankstellen gerecht zu werden.

Der Einbau gestaltet sich äußerst einfach und schnell. Dank des Designs ist keine besondere Betonummantelung erforderlich (Typ I), was Zeit und Kosten spart. Mit einer Baulänge von 4 Metern reduziert das System die Anzahl der Fugen, was nicht nur die Installation beschleunigt. Die Abdichtung der Rinnenstöße erfolgt problemlos über die Gussabdeckung, die einsehbar und übersichtlich ist. Dies ermöglicht eine schnelle Inspektion und Wartung, wodurch der Betrieb der Anlage effizient und reibungslos bleibt.

Zum Produkt

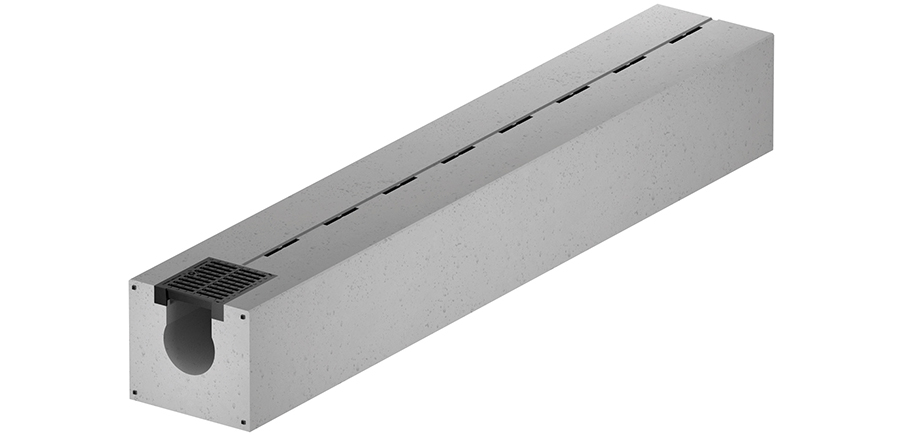

APRON – die Spezialrinne für Flughäfen

Flughafenvorfelder, auf denen hohe Radlasten durch Flugzeuge und Vorfeldgeräte in Verbindung mit einer hohen Befahrungsfrequenz und Kurvenfahrten auftreten, stellen an Verkehrsflächen und Entwässerungssysteme große Anforderungen. Finden wir dann noch LAU-Flächen vor, gibt es nicht mehr viele zuverlässige Produktlösungen. Genau für diese Bereiche mit sehr hohen Anforderungen wurde das System ACO Pfuhler APRON entwickelt.

Zum Produkt

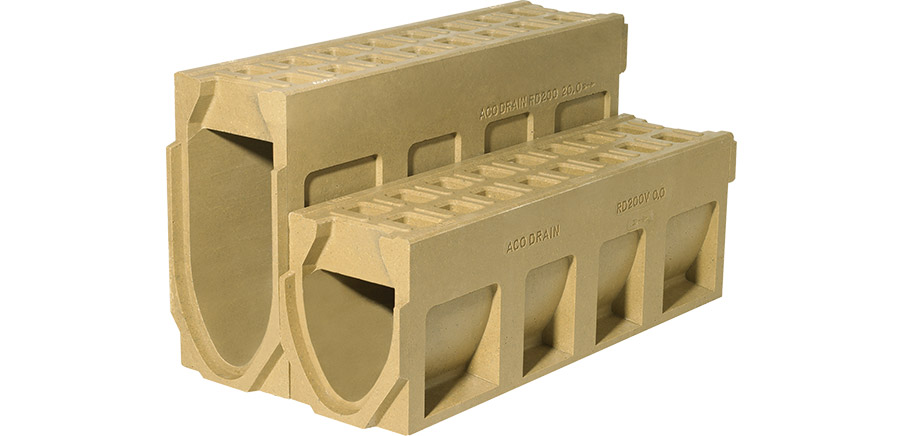

ACO Monoblock RD – für Flächen mit erhöhten chemischen Anforderungen

ACO DRAIN® Monoblock eignet sich besonders gut für Anwendungen mit hohen chemischen Anforderungen, da Polymerbeton chemisch beständig ist und beispielsweise bei LAU-Anwendungen das sichere Ableiten von wassergefährdenden Stoffen ermöglicht. ACO Polymerbeton erfüllt höchste Anforderungen ohne zusätzliche Beschichtungen und bietet extreme Belastbarkeit und Langlebigkeit bei geringem Gewicht.

Dank des hohen Einlaufquerschnitts und des V-Querschnitts, wird eine schnelle Wasserabfuhr bei der monolithischen hergestellten Rinne gewährleistet.

Im Rahmen der DIBt-Zulassung (Z-74.4-53) wurden umfassende Tests mit verschiedenen Prüfflüssigkeiten des Deutschen Instituts für Bautechnik (DIBt) durchgeführt, um die Qualität zu bestätigen.

Zum Produkt

Weitere relevante Produkte zur Reinigung und Ableitung des Oberflächenwassers

Kompaktanlage für Leichtflüssigkeiten
Mehr erfahren

Kompaktanlage für Leichtflüssigkeiten

ACO Oleolift-C

Kompaktanlage aus Beton mit Abscheider, Schlammfang, Probenahmeschacht, Pumpstation, Rückstauschutz, Havarielösung in einem Bauteil

Mehr erfahren

Havariebehälter
Mehr erfahren

Havariebehälter

ACO Protector-D

Das Sicherheitsauffangsystem besteht aus Stahlbeton und ist mit einer PE-HD Innenauskleidung versehen. Es verfügt über die allgemeine bauaufsichtliche Zulassung Z-74.1-70

Mehr erfahren

Umschaltschacht
Mehr erfahren

Umschaltschacht

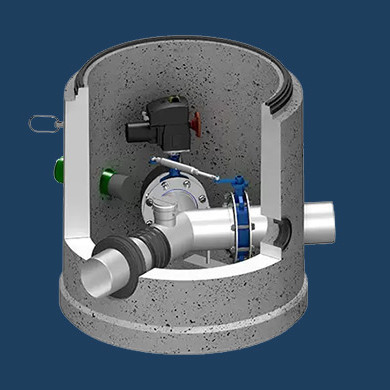

ACO Flowswitch-C

Der ACO Flowswitch-C Umschaltschacht dient zur getrennten Ableitung von unterschiedlich belasteten Abwasserteilströmen. Die Umschaltung erfolgt über zwei Absperrklappen mit einem elektrischen Schwenkantrieb.

Mehr erfahren

Absperrschacht
Mehr erfahren

Absperrschacht

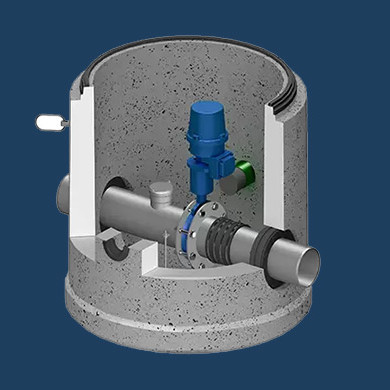

ACO Flowshut-C

Um im Havariefall eine Einleitung von wassergefährdenden Stoffen in das Kanalnetz zu verhindern, wird mit dem ACO Flowshut-C Absperrschacht durch das Betätigen eines Notschalters die Rohrleitung elektrisch über eine motorbetriebene Absperrklappe verschlossen.

Mehr erfahren

Weitere Informationen

Download Broschüre

Weitere Informationen zu den Produkten für LAU-Anlagen und WHG-Flächen finden Sie in unserer Broschüre.

Download Broschüre

Kontakt

Gern unterstützen wir Sie bei der Ausarbeitung und Planung Ihres Objektes im Regenwassermanagement. Sprechen Sie uns an!

Ihr Ansprechpartner in der Anwendungstechnik
