ACO GmbH

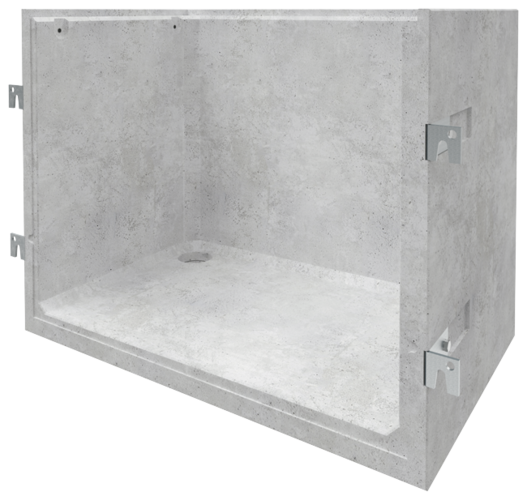

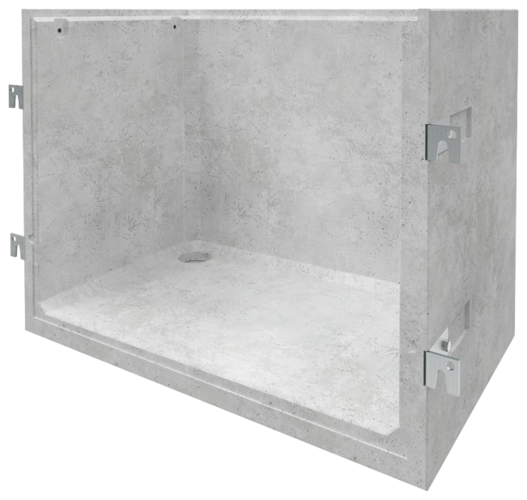

Lichtschächte 800 mm Tiefe


Produktinformationen

  • Heller und glatter Sichtbeton mit Stahlbewehrung
  • Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
  • Minimale Wassereindringtiefe
  • Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
  • Passend für alle Kellerfenster
  • Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
  • Über Stufenfalz stapelbar
  • Gitterrosthöhe 25 mm
  • Rostseitig Innenfalz
  • Weitere Höhen bis 2600 mm, in den Baubreiten 1270 bis 2050 bis 3000 mm möglich
  • Kurze Einbauzeiten
  • Angegebene Maße sind lichte Innenmaße
  • Ohne Befestigungsmaterial

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

AbmessungenGewichtArtikel-Nr.Merken
Lichte BreiteLichte HöheWandstärke
[mm][mm][mm][kg]
1020100070739376135
120070840376136
1500701000376137
1800701154376138
2000701257376139
2200701361376140
1270100070840376158
120070952376159
1500701120376160
1800701295376161
2000701407376162
2200701520376163
30001002799380974
15201000801047376181
1200801170376182
1500801350376183
1800801560376184
2000801745376185
2200801884376186
30001003055380978
180010001001491385092
12001001680385093
15001001960385094
18001002242385095
20001002432385096
22001002618385097
30001003341385047
205010001001638376204
12001001839376205
15001002142376206
18001002440376207
20001002660376208
22001002849376209
30001003632380982
252010001001904376220
12001002130376221
15001002468376222
18001002807376223
AbmessungenGewichtArtikel-Nr.
Lichte BreiteLichte HöheWandstärke
1020 mm1000 mm70 mm739 kg376135
1200 mm70 mm840 kg376136
1500 mm70 mm1000 kg376137
1800 mm70 mm1154 kg376138
2000 mm70 mm1257 kg376139
2200 mm70 mm1361 kg376140
1270 mm1000 mm70 mm840 kg376158
1200 mm70 mm952 kg376159
1500 mm70 mm1120 kg376160
1800 mm70 mm1295 kg376161
2000 mm70 mm1407 kg376162
2200 mm70 mm1520 kg376163
3000 mm100 mm2799 kg380974
1520 mm1000 mm80 mm1047 kg376181
1200 mm80 mm1170 kg376182
1500 mm80 mm1350 kg376183
1800 mm80 mm1560 kg376184
2000 mm80 mm1745 kg376185
2200 mm80 mm1884 kg376186
3000 mm100 mm3055 kg380978
1800 mm1000 mm100 mm1491 kg385092
1200 mm100 mm1680 kg385093
1500 mm100 mm1960 kg385094
1800 mm100 mm2242 kg385095
2000 mm100 mm2432 kg385096
2200 mm100 mm2618 kg385097
3000 mm100 mm3341 kg385047
2050 mm1000 mm100 mm1638 kg376204
1200 mm100 mm1839 kg376205
1500 mm100 mm2142 kg376206
1800 mm100 mm2440 kg376207
2000 mm100 mm2660 kg376208
2200 mm100 mm2849 kg376209
3000 mm100 mm3632 kg380982
2520 mm1000 mm100 mm1904 kg376220
1200 mm100 mm2130 kg376221
1500 mm100 mm2468 kg376222
1800 mm100 mm2807 kg376223
