Schwammstadt nach dem "Stockholmer System"
Das Schwammstadt-Prinzip nach dem Stockholmer System beschreibt eine innovative Bauweise, die optimalen Lebensraum für großkronige Stadtbäume schafft und gleichzeitig Retensionsraum für Niederschlagswasser bereitstellt. Das Stockholmer System bietet dem Baum großvolumigen Wurzelraum, den er erschließen kann, ohne die darüber liegende Infrastruktur zu schädigen. Eine Vorreiterrolle hat dabei Stockholm eingenommen, wo diese Bauweise vor über 20 Jahren entwickelt wurde.

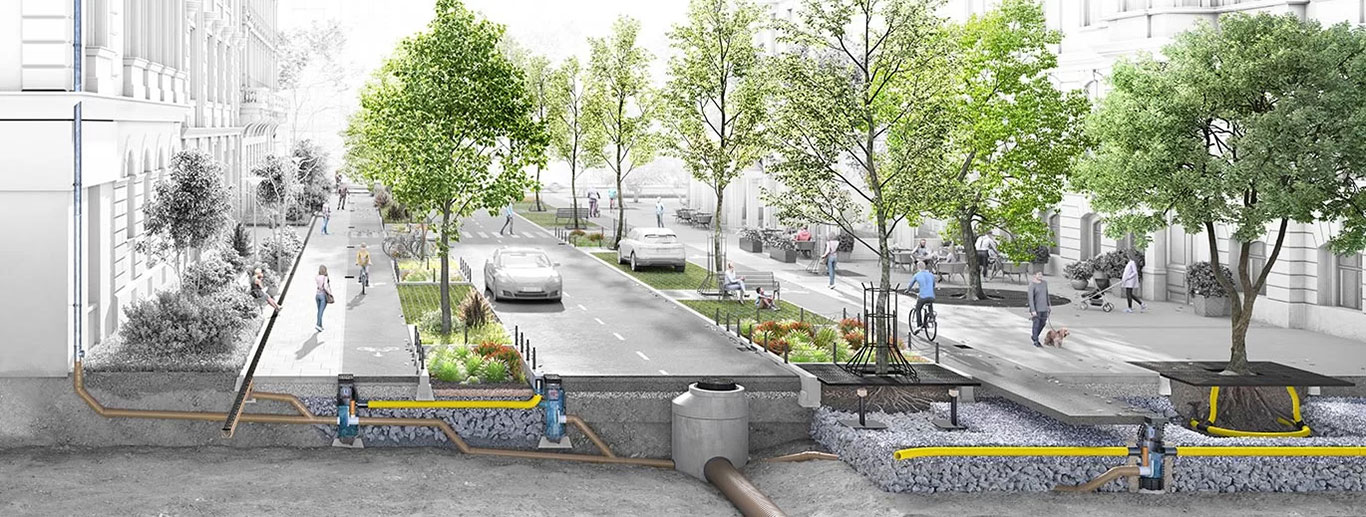

Das Funktionsprinzip
Der unterirdische Schwammstadt-Körper besteht aus Grobschlag und einem speziellen Baumsubstrat. Durch den Grobschlag entsteht eine robuste Skelettstruktur, die die notwendigen Lastabtragung entsprechend den technischen Anforderungen des Straßenbaus gewährt. Das Baumsubstrat bildet in den Zwischenräumen ein durchlässiges Porensystem aus, um die Baumwurzeln entsprechend ihrer biologischen Ansprüche zu versorgen. Der ACO Schwammstadt Straßenablauf sorgt für die gezielte Zufuhr von Wasser und Luft. Überschüssiges Wasser kann entweder ins Grundwasser versickern oder wird kontrolliert abgeleitet, um Staunässe an den Wurzeln zu verhindern. Auf diese Weise werden die natürlichen Eigenschaften eines Bodens nachgebildet und mit den technischen Anforderungen eines Straßenunterbaus vereint.

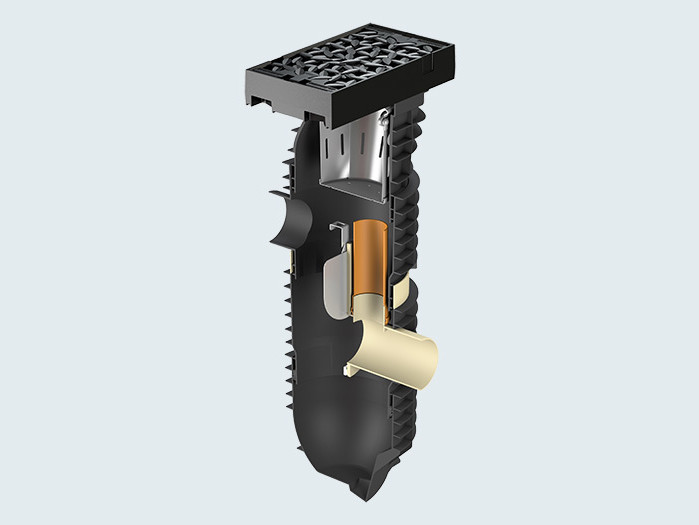

Der Schwammstadt Straßenablauf
Die Funktionsweise

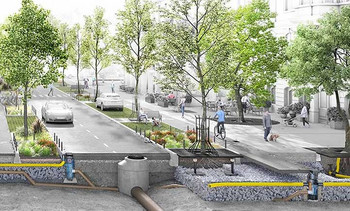

Begriffserklärung
Sommerbetrieb
Bewässerung durch oberflächennahe Einleitung des Regenwassers in den Schwammstadtkörper
Winterbetrieb
Ableitung des streusalzhaltigen Wassers in die Kanalisation (geöffneter Schieber)

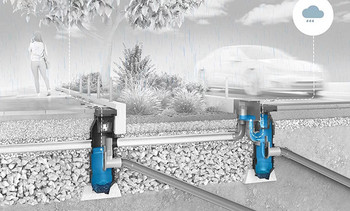

Sommerbetrieb – einsetzender Regen
Entwässerung Gehweg:
Regenwasser wird durch Einlaufschacht aufgenommen und staut sich bis zum Auslaufniveau der angeschlossenen Sickerrohre.
Entwässerung Straße:
Regenwasser wird durch Einlaufschacht aufgenommen und staut bis zum Niveau der Auslaufschlitze der angeschlossenen Auslaufbox.

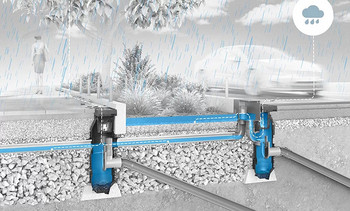

Sommerbetrieb – anhaltender Regen
Entwässerung Gehweg:
Das Regenwasserniveau im Schacht steigt kontinuierlich an und fließt über die angeschlossenen Teil-Sickerrohre direkt in den Schwammstadtkörper.
Entwässerung Straße:
Das Regenwasserniveau im Schacht steigt an und läuft über die Öffnungen in der Auslaufbox direkt in das angrenzende Tiefbeet. Über die Bodenpassage sickert es in den Schwammstadtkörper.

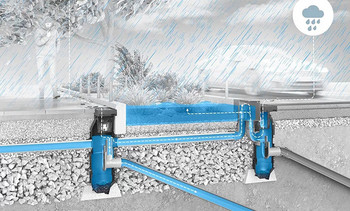

Sommerbetrieb – Starkregen
Entwässerung Gehweg:
Sobald der Schwammstadtkörper gesättigt ist, staut sich das Regenwasser durch die Sickerrohre zurück in den Schacht und über den integrierten Bypass in den Kanal. Ein Rückstau an die Oberfläche wird vermieden.
Entwässerung Straße:
Die Reinigung des First Flush erfolgt über die Bodenpassage im Tiefbeet. Über den integrierten Bypass in der Auslaufbox wird nachkommendes Wasser direkt dem Schwammstadtkörper zugeführt.

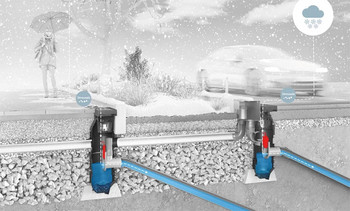

Winterbetrieb – Schneefall/Schmelzwasser
Entwässerung Gehweg:
Das chloridhaltige Regenwasser wird durch den Einlaufschacht aufgenommen, steigt bis zur Rohrsohle an und wird anschließend durch den geöffneten Trennschieber in den Kanal abgeleitet.
Entwässerung Straße:
Der Pegel im Schacht steigt bis zur Höhe der Rohrsohle des Kanalanschlusses und fließt durch den geöffneten Trennschieber direkt in den Kanal.
Weitere relevante Produkte im Schwammstadt Baukastensystem
ACO Multiline Seal in ist die serienmäßig mit Dichtung am Rinnenstoß ausgestattete Rinne. Neben dem ACO Polymerbeton oder dem neuen Werkstoff NEXITE® ist die verliersichere 2K-Dichtung wesentlicher Bestandteil der Seal in Technologie. Mit einer großen Auswahl an Designrosten sind der Gestaltungsfreiheit keine Grenzen gesetzt.
Die Kombination aus Sedimentation und einer Substrat-Filterstufe bilden die Grundlage für eine Reinigung des Oberflächenwassers. Der ACO Stormclean entfernt sowohl abfiltrierbare Stoffe als auch Schwermetalle und Leichtflüssigkeiten und kann vor der Versickerung als auch vor der Einleitung in Gewässer eingesetzt werden.

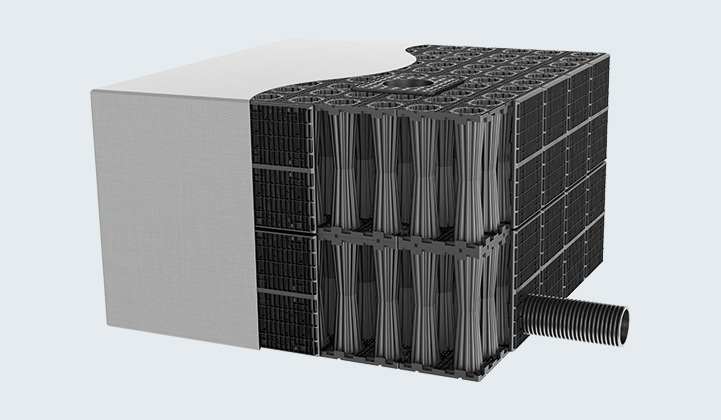

ACO Stormbrixx als Versickerungsanlage fördert den natürlichen Wasserkreis. Zuvor gereinigtes Regenwasser wird in der Blockrigole gesammelt. Nach und nach versickert es im Boden und fördert damit die Grundwasserneubildung.
Umschlossen mit einer Abdichtungsbahn ist die Rigole für die Rückhaltung geeignet.
Blockversickerung
Blockspeicher
Trinkwasser einsparen – Oberflächenwasser nutzen
Smarte Baumbewässerung mit dem ACO WaterCycle: Oberflächenwasser wird aufgenommen, gereinigt, bevorratet und für die Baumbewässerung genutzt.
