Multiline Seal in - die Rinne für den Tiefbau und GaLaBau

Das durchdachte Rinnensystem für den Tiefbau und GaLaBau

Das Rinnensystem ACO DRAIN® Multiline Seal in besteht aus dem wasserdichten, frostsicheren Polymerbeton-Rinnenkörper und einer serienmäßig integrierten 2 komponentigen Dichtung aus EPDM am Rinnenstoß. Damit entspricht die Entwässerungsrinne in Sachen Dichtheit und Wasserqualität schon heute den Anforderungen von morgen. Bei einer herkömmlichen Linienentwässerung geht wegen undichter Rinnenstöße ein Teil des Wassers auf dem Weg zur Regenwasserbehandlung unkontrolliert verloren. Die ACO DRAIN® Multiline Seal in trägt dagegen zur zielgerichteten Ableitung und Behandlung des Oberflächenwassers bei. Dies bestätigt insbesondere der Langzeittest des IKT, Institut für Unterirdische Infrastruktur, mit dem Siegel "IKT Geprüft - D01185". In der Kombination mit den ACO Drainlock Rostvarianten setzt sie im GaLaBau ganz besondere Akzente.

Das Rinnensystem im Detail

Belastungsklassen: A 15 - E 600 gemäß DIN EN 1433

Nennweiten: 100, 150, 200, 300

Material: Polymerbeton Rinnenkörper mit Stahl-, Edelstahlzarge

Bahnsteige
Fassadenentwässerung
Fußgängerzonen, Geh-/ Radwege
Öffentliche Wege und Plätze
Parkdecks, Pkw-Parkplätze
Rinnen mit Licht

ACO DRAIN® Design: ACO Drainlock-Roste für Multiline bringen Top-Design in die Entwässerung Ihrer Projekte. Wie vielfältig und attraktiv die Möglichkeiten sind, können Sie jetzt einfach testen.

Produktfinder: Finden Sie in nur 3 Schritten passend für Ihre Anwendung das richtige ACO Produkt.

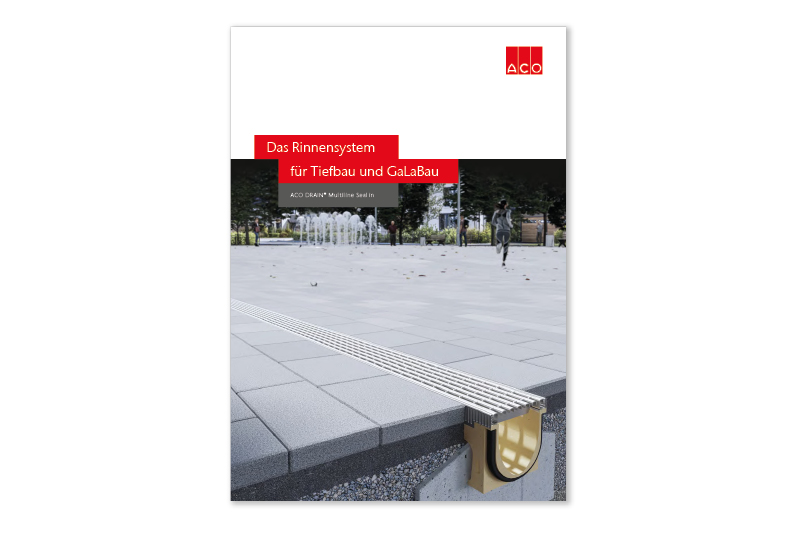

Prospekt

Einbauanleitung

Nach DIN EN 1433/DIN 19580 muss bei der Dichtheitsprüfung gemäß Abschnitt 9.3.6 im konstruktiv vorgesehenen benetzten Querschnitt eine Wasserdichtheit für 30 Min. ±30 Sek. nachgewiesen werden. Diese Anforderung zum Nachweis der Dichtheit wird von der Multiline mit serienmäßiger Seal in Technologie gemäß IKT-Prüfsiegel D01059 um ein Vielfaches übertroffen. Die Prüfung bestätigt eine dauerhafte Dichtheit über 72 Stunden nach zyklischen Belastungen. Die zyklischen Belastungen simulieren hierbei eine jahrelange Überfahrung im Bereich der Rinnenverbindung.

Auch für das gesamte System inklusive aller Zubehörteile wie Einlaufkästen und Endstirnwände gilt das Prüfsiegel. Das IKT bestätigt ebenfalls den gewohnt einfachen Einbau – an der bewährten Montage von oben ändert sich nichts.

Wenn wir von „Dichtheit“, „dicht“ und „wasserdicht“ sprechen, bedeutet dies stets die Erfüllung der Anforderungen an Wasserdichtheit gemäß der DIN EN 1433/DIN 19580, Abschnitt 9.3.6 und des genannten IKT-Zertifikats.

Darstellung-multiline-seal-in-epdm-dichtung-ACO-tiefbau

Die EPDM-Dichtung

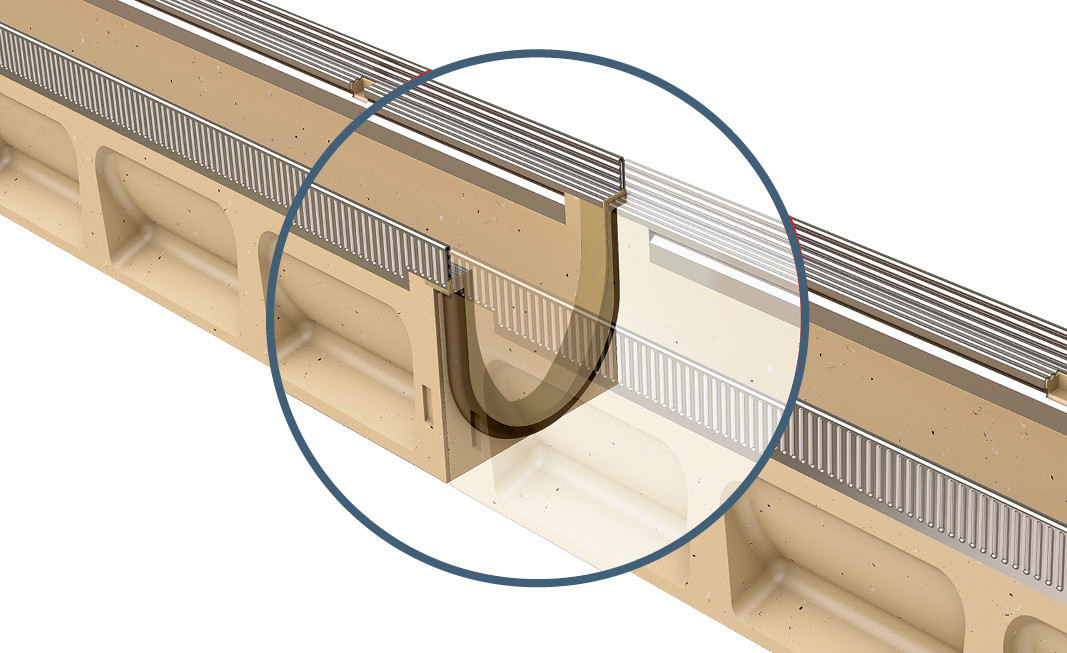

Die serienmäßig integrierte EPDM-Dichtung am Rinnenstoß verbindet zwei Rinnenkörper wasserdicht.

Darstellung-multiline-seal-in-robuster-rinnenkoerper-ACO-tiefbau

Robuster Rinnenkörper

Die verbesserte Geometrie macht den Rinnenkörper robuster. Dies schlägt sich in optimierten, anwendungsgerechten Einbauempfehlungen nieder. Die Betongüte für den Fundamentbeton konnte für die Belastungsklassen A–C jetzt durchgängig auf C 12/15 reduziert werden.

Verbesserte Selbstreinigung

Durch die ebenen Übergänge am Rinnenstoß und die glatte Oberfläche des ACO Polymerbetons ist die Selbstreinigungs-funktion der Rinne jetzt noch besser.

Darstellung-multiline-seal-in-einfaches-versetzen-ACO-tiefbau

Einfaches Versetzen von oben

Das einfache Stecksystem bleibt wie gehabt – an der bewährten Montage ändert sich nichts.

Darstellung-multiline-seal-in-einfaches-handling-ACO-tiefbau

Bewährtes, einfaches Handling

ACO Polymerbetonprodukte sind bei gleicher Belastbarkeit leichter als Betonprodukte: ein wesentlicher Vorteil bei Handhabung, Transport und Einbau.

Wir zeigen Ihnen in kurzen Video Sequenzen Schritt für Schritt, wie Sie den Einlaufkasten und die Stirnwände anschließen. Des Weiteren wie Sie Passstücke und Adapter für den Fließrichtungswechsel anfertigen. Zu guter Letzt sehen Sie wie Eck-, T- oder Kreuzverbindungen eingebaut werden.
