Die Flachrinne für Parkdecks und Tiefgaragen

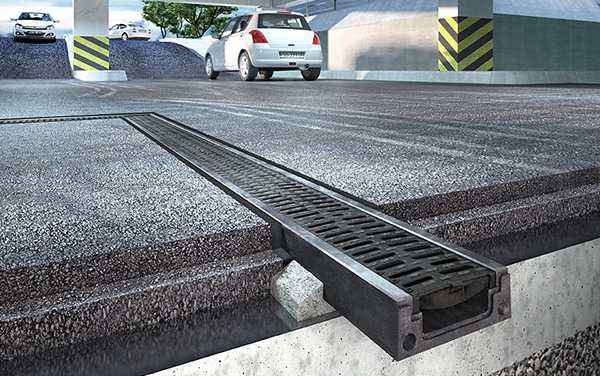

Das Rinnensystem ACO DRAIN® Deckline P 100 ist speziell für die Entwässerung von Parkdecks und Tiefgaragen entwickelt. Es handelt sich um eine Flachrinne gemäß DIN EN 1433, Belastungsklasse A 15 – C 250, komplett aus frost- und tausalzbeständigem ACO Polymerbeton in natur, grau oder anthrazit gefertigt. Die Kante ist extrem stabil und befahrbar, sowie ohne metallische Kantenschutzzargen. Für die Dichtheit sorgt an beiden Rinnenenden der ACO Sicherheitsfalz.
In Kombination mit den ACO Microgrip-Compositrosten in den Belastungsklassen B125 und C250 entsteht eine korrosionsfreie und sehr kostengünstige Lösung im Vergleich zu Flachrinnen mit Kantenschutzzargen aus Edelstahl. Verzinkte Bauteile sind in Parkgaragen aufgrund der zu geringen Korrosionsbeständigkeit grundsätzlich untauglich.

Weitere Informationen


Produktinfomationen

Belastungsklassen: A15 - C250 gemäß DIN EN 1433

Bauhöhe: 6, 8 und 10 cm

Bodenstärke: 1,5 cm

Werkstoff: leichter ACO Polymerbeton - flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig in natur, grau oder anthrazit

Zarge: extrem stabile befahrbare Polymerbetonkante, ohne metallische Kantenschutzzarge

Arretierung: Schraubloser Arretierung Drainlock

Rinne: mit ACO DRAIN® Sicherheitsfalz (SF) zur flüssigkeitsdichten Verlegung

Rost: korrossionsfreie Kombination mit dem ACO Compositrost Microgrip Rutschhemmung R13, Rutschfestigkeitsklasse nach DIN 51130

Planungstools

Produktfinder: Finden Sie in nur 3 Schritten passend für Ihre Anwendung das richtige ACO Produkt.


Ein undichtes Entwässerungssystem kann massive Schäden am Gebäude verursachen. Nur 100 % dichte Systeme sind für Parkgebäude geeignet.

Eine schlanke Deckenkonstruktion erfordert Entwässerungssysteme mit minimaler Einbauhöhe.

Das Rinnensystem muss großen dynamischen Kräften, verursacht durch Lenkbewegungen, Beschleunigung und hohen Verkehrsfrequenzen standhalten. Belastungsklassen bis C 250 sorgen für eine lange Lebensdauer.

Wasser vermengt mit Schmutz, Treibstoff, Öl oder Streusalz erfordert höchste Resistenz der Werkstoffe, um Korrosion und frühzeitiger Abnutzung vorzubeugen.


Zusätzlich zu den besonderen Anforderungen wie Dichtheit, Einbauhöhe, dynamische Kräfte sowie aggressive Umgebungsbedingungen für Parkdecks müssen Entwässerungsrinnen am Oberdeck für den anfallenden Regen hydraulisch dimensioniert werden. Die Verbindung zur angrenzenden Oberfläche muss zudem hohen Temperaturen durch Sonneneinstrahlung als auch Minustemperaturen standhalten.

Mit zusätzlichem Wassereintrag ist zu rechnen, wenn das Parkgebäude eine offene Fassade aufweist und die Rinnen entlang dieser eingebaut sind. Die wichtigsten Anforderungen an Entwässerungsrinnen in Zwischendecks sind eine geringe Einbauhöhe sowie eine einfache Anbindung an den angrenzenden Belag, wie beispielsweise an eine Beschichtung. Je nach Art der Abdichtung kann auch ein Zwischenelement unter der Rinne versetzt und in die Abdichtung eingebunden werden.

Fahrzeuge bringen Schmutz, Wasser und Reste von Streusalz in Parkgebäude ein. Speziell auf den ersten Metern im Einfahrtsbereich ist daher besonderes Augenmerk auf Wartung und Reinigung zu legen.

Den Untergeschoßen wird oft zu wenig Aufmerksamkeit geschenkt. Die Entwässerungsrinnen sind kaum mit Wasser beaufschlagt, nichts desto trotz ist eine regelmäßige Reinigung und Wartung wichtig. Schmutz und Reste von Streusalz müssen genauso wie in anderen Ebenen regelmäßig entfernt werden, um eine lange Lebensdauer zu gewährleisten.

Rampen wie zum Beispiel im Ein- und Ausfahrtsbereich von Parkgebäuden sind typischerweise mit sehr hoher Verkehrsfrequenz und hohen dynamischen Lasten beaufschlagt. Zudem weisen Rampen häufig eine Neigung auf, was zu einer höheren Fließgeschwindigkeit des Wassers führt. ACO empfiehlt deshalb die Verwendung von Rinnen mit einer Mindestbreite von 150 mm und Roste mit großem Einlaufquerschnitt wie zum Beispiel Maschenroste Q+, um ein Überschießen des Wassers zu verhindern.
