Maschenroste zum Einlegen in Winkelrahmen – Einsatz mit Hinterfüllplatte

Produktinformationen

Für Betonlichtschächte mit Hinterfüllplatte
Stahl verzinkt
Winkelrahmen zum Verschrauben mit Lichtschacht
WInkelrahmen auf Hinterfüllplatte aufliegend

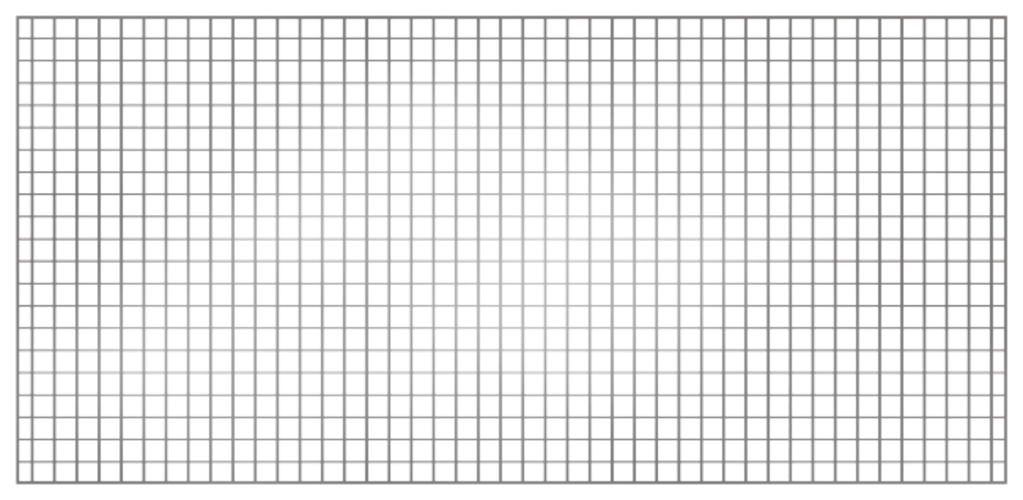

Rost zum Einlegen in Winkelrahmen
Radlast bis max. 50 kN (5 t); SLW 30
Lieferzeit generell auf Anfrage

Für Lichtschacht		Abmessungen		benötigte Anzahl je Schacht	Gewicht	Artikel-Nr.	Downloads	Merken	Shop
Tiefe	Breite	Tiefe	Breite		Gewicht
[mm]	[mm]	[mm]	[mm]		[kg]

500	1270	700	1480	1	75,0	380911
	1520	700	865	2	43,0	380914
	1800	700	1003	2	50,5	385438
	2050	700	1128	2	57,0	380917
600	1270	800	1480	1	100,0	380912
	1520	800	865	2	58,0	380915
	1800	800	1003	2	67,7	385439
	2050	800	1128	2	76,0	380918
800	1270	1000	1480	1	161,0	380913
	1520	1000	865	2	93,0	380916
	1800	1000	1003	2	109,3	385440
	2050	1000	1128	2	123,0	380919
1000	1270	1200	1480	1	223,0	385449
	1520	1200	865	2	128,0	385453
	1800	1200	1003	2	151,0	385441
	2050	1200	1128	2	169,7	385457

Für Lichtschacht		Abmessungen		benötigte Anzahl je Schacht	Gewicht	Artikel-Nr.		Shop
Tiefe	Breite	Tiefe	Breite	benötigte Anzahl je Schacht	Gewicht	Artikel-Nr.		Shop
500 mm	1270 mm	700 mm	1480 mm	1	75,0 kg	380911
	1520 mm	700 mm	865 mm	2	43,0 kg	380914
	1800 mm	700 mm	1003 mm	2	50,5 kg	385438
	2050 mm	700 mm	1128 mm	2	57,0 kg	380917
600 mm	1270 mm	800 mm	1480 mm	1	100,0 kg	380912
	1520 mm	800 mm	865 mm	2	58,0 kg	380915
	1800 mm	800 mm	1003 mm	2	67,7 kg	385439
	2050 mm	800 mm	1128 mm	2	76,0 kg	380918
800 mm	1270 mm	1000 mm	1480 mm	1	161,0 kg	380913
	1520 mm	1000 mm	865 mm	2	93,0 kg	380916
	1800 mm	1000 mm	1003 mm	2	109,3 kg	385440
	2050 mm	1000 mm	1128 mm	2	123,0 kg	380919
1000 mm	1270 mm	1200 mm	1480 mm	1	223,0 kg	385449
	1520 mm	1200 mm	865 mm	2	128,0 kg	385453
	1800 mm	1200 mm	1003 mm	2	151,0 kg	385441
	2050 mm	1200 mm	1128 mm	2	169,7 kg	385457
