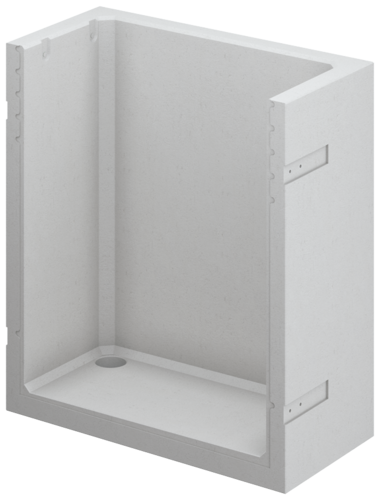

Lichtschächte 600 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung entsprechend der Verkehrslasten
Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage möglich)
100 mm Wandstärke
Radlast bis max. 50 kN (5 t), SLW 30
Rostseitig ohne Falz
Angegebenen Maße sind lichte Innenmaße
Boden mit 2-seitigem Gefälle und Ablauföffnung DN 100
Ohne Befestigungsmaterial
Lkw-befahrbare Lichtschächte bis zu einer lichten Höhe von 2200 mm benötigen immer 2 Paar Befestigungswinkel
Lichte Tiefe von 1000 mm auf Anfrage möglich
Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
Lieferzeit generell auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1270	1500	100	1389	380857	944,00	E4
	1800	100	1603	380858	1009,00	E4
	2000	100	1744	380859	1050,00	E4
1520	1500	100	1548	380866	1031,00	E4
	1800	100	1783	380867	1095,00	E4
	2000	100	1940	380868	1149,00	E4
1800	1500	100	1739	385415	1334,00	E4
	1800	100	1996	385416	1418,00	E4
	2000	100	2169	385417	1508,00	E4
2050	1500	100	1908	380875	1237,00	E4
	1800	100	2185	380876	1396,00	E4
	2000	100	2372	380877	1456,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1270 mm	1500 mm	100 mm	1389 kg	380857
	1800 mm	100 mm	1603 kg	380858
	2000 mm	100 mm	1744 kg	380859
1520 mm	1500 mm	100 mm	1548 kg	380866
	1800 mm	100 mm	1783 kg	380867
	2000 mm	100 mm	1940 kg	380868
1800 mm	1500 mm	100 mm	1739 kg	385415
	1800 mm	100 mm	1996 kg	385416
	2000 mm	100 mm	2169 kg	385417
2050 mm	1500 mm	100 mm	1908 kg	380875
	1800 mm	100 mm	2185 kg	380876
	2000 mm	100 mm	2372 kg	380877
