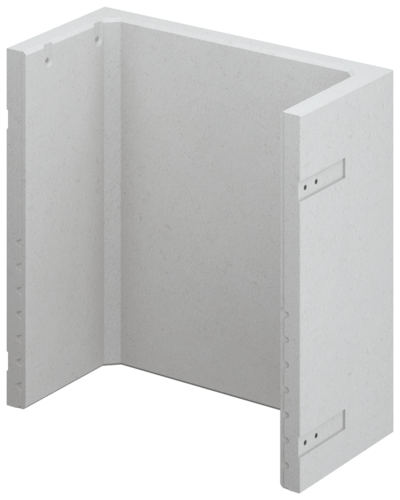

Lichtschächte 1000 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung entsprechend der Verkehrslasten
Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage möglich)
100 mm Wandstärke
Radlast bis max. 50 kN (5 t), SLW 30
Rostseitig ohne Falz
Angegebenen Maße sind lichte Innenmaße
Ohne Befestigungsmaterial
Lkw-befahrbare Lichtschächte bis zu einer lichten Höhe von 2200 mm benötigen immer 2 Paar Befestigungswinkel
Lichte Tiefe von 1000 mm auf Anfrage möglich
Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
Lieferzeit generell auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1270	1500	100	1389	385470	947,00	E4
	1800	100	1666	385471	1104,00	E4
	2000	100	1849	385472	1168,00	E4
1520	1500	100	1501	385479	1099,00	E4
	1800	100	1800	385480	1212,00	E4
	2000	100	1999	385481	1286,00	E4
1800	1500	100	1626	385409	1197,00	E4
	1800	100	1950	385410	1326,00	E4
	2000	100	2167	385411	1456,00	E4
2050	1500	100	1718	385488	1150,00	E4
	1800	100	2058	385489	1288,00	E4
	2000	100	2289	385490	1421,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1270 mm	1500 mm	100 mm	1389 kg	385470
	1800 mm	100 mm	1666 kg	385471
	2000 mm	100 mm	1849 kg	385472
1520 mm	1500 mm	100 mm	1501 kg	385479
	1800 mm	100 mm	1800 kg	385480
	2000 mm	100 mm	1999 kg	385481
1800 mm	1500 mm	100 mm	1626 kg	385409
	1800 mm	100 mm	1950 kg	385410
	2000 mm	100 mm	2167 kg	385411
2050 mm	1500 mm	100 mm	1718 kg	385488
	1800 mm	100 mm	2058 kg	385489
	2000 mm	100 mm	2289 kg	385490
