Entwässerungssysteme für den urbanen GaLaBau

Modernste Entwässerungslösungen für Freiflächen, Wege und Plätze

Ganz gleich ob Wege und Plätze, Parks und Grünanlagen oder auch Sportstätten – die Zukunft liegt in einem effizienten Regenwassermanagement, das funktional und zugleich ästhetisch ist. In ihrer Funktionalität müssen zeitgemäße Entwässerungssysteme die vier fundamentalen Aufgaben im Umgang mit Regenwasser erfüllen – den sicheren Transport, die regelkonforme Reinigung, die zuverlässige Speicherung/Versickerung und die ortsnahe Ableitung bzw. Wiederverwendung der immer wertvoller werdenden Ressource Wasser. ACO gewährleistet mit seinen Komplettlösungen rund um den ACO WaterCycle ein effizientes Regenwassermanagement und setzt gleichzeitig gestalterische Akzente. Edles Design und innovative Beleuchtungskonzepte machen die Systeme zur perfekten Symbiose aus Funktionalität und Ästhetik.

Auf einen Blick

Rendering von modernen Wohngebäuden in einer Stadt, umgeben von einer Straße, öffentlichen Wegen, Plätzen und Freiflächen.

Um die öffentliche Kanalisation zu entlasten, sollte Regenwasser möglichst nicht eingeleitet werden. Stattdessen sind bei der Planung von Entwässerungsanlagen gemäß DIN 1986- Entwässerungsanlagen für Gebäude und Grundstücke- Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056 vorrangig dezentrale Maßnahmen wie Versickerung, Nutzung oder Einleitung in oberirdische Gewässer zu berücksichtigen.

Da das Kanalnetz durch Verdichtung und Erweiterung vielerorts überlastet ist, verwehren Kommunen zunehmend die Einleitung von Regenwasser. Auch die Vermeidung versiegelter Flächen trägt zur Entlastung bei. Begrünte Dächer, Retentionsflächen und andere Verdunstungsareale fördern den natürlichen Wasserkreislauf und wirken sich positiv auf das Mikro- und Makroklima aus. Oberflächenwasser darf dabei nicht auf öffentliche Verkehrsflächen geleitet werden.

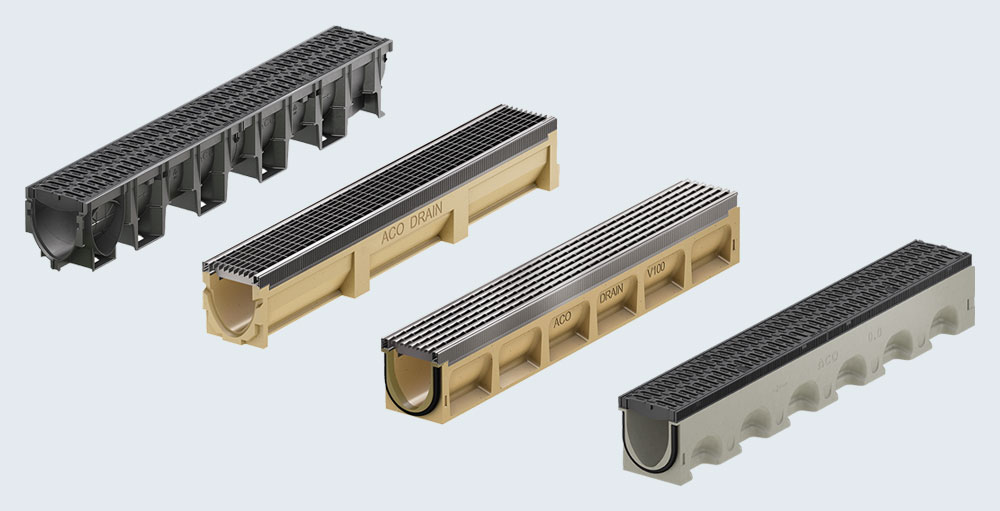

Entwaesserungssysteme-fuer-den-urbanen-galabau-ACO-drain-entwaesserungsrinne-rendering 1000x500

Setzen von oben
Rutschsicherung
Vielfältiges ACO Drainlock-Rostprogramm mit schraubloser Arretierung für jede ACO DRAIN® Entwässerungsrinne geeignet

Vorteile: Linienentwässerung

Die oberflächennahe Entwässerung mithilfe von Entwässerungsrinnen stellt in Vergleichsrechnungen eine wirtschaftlichere Variante gegenüber einer herkömmlichen Entwässerung mit Rohren dar. Anfallendes Oberflächenwasser kann schnell aufgenommen und weitergeleitet werden. Besonders bei großen Einzugsflächen wie Wohn- oder Gewerbegebieten reduziert sie den Bedarf an tief verlegten Leitungen und spart so erhebliche Kosten.

Mehr über Linienentwässerung ↓

Vorteile: Punktentwässerung

Insbesondere etwas kleinere Flächen wie Terrassen oder Auffahrten können zu einem Punkt hin entwässert werden. Die Flächen sollten ein leichtes allseitiges bzw. trichterförmiges Gefälle aufweisen. Ferner ist ein gezielter Einbau unter Wasserzapfstellen im Garten oder Hof zweckmäßig, um überschüssiges Wasser direkt abzuleiten. Verschiedene Rostvarianten fügen sich in das jeweilige Bild der Außenanlage ein.

Mehr über Punktentwässerung ↓

Die ACO XtraDrain kombiniert leichtes Handling mit Top-Qualität. Das V-Profil und die hexagonale Seitenwandstruktur machen die Kunststoffrinne besonders stabil. Dank Nut-Feder-Verbindung ist der Einbau einfach.

Produktvorteile

NW 100 bis NW 200
EN 1433 zertifiziert bis Klasse C 250, mit Stahlkante bis Klasse D 400
direkt anarbeitbar bis Klasse B 125
wahlweise mit Kantenschutz Kunststoff oder Stahl verzinkt
leicht zu kürzen
stabile Seitenwand durch Hexagonalstruktur
korrosionsfrei und farbstabil
auch als Flachrinne erhältlich

Zur ACO DRAIN® XtraDrain

Die ACO Multiline light aus ACO Polymerbeton mit Stahlkantenschutz ist die effiziente Entwässerungsrinne für leichte bis mittelschwere Anwendungen im Garten- und Landschaftsbau.

Produktvorteile

NW 100 bis NW 150 in den Bauhöhen 0 bis 10
EN 1433 zertifiziert bis Klasse C 250
direkt anarbeitbar bis Klasse C 250
mit Kantenschutz Stahl verzinkt
robuster Rinnenkörper bei unter 15 kg (für 0.0) für leichtes Handling
mit Sicherheitsfalz
Flexibilität durch 1m, 0,5m bzw. 1m Rinnen mit vertikalem Abgang
ideal auch als robustere Alternative rund ums Haus

Zur ACO DRAIN® Multiline light

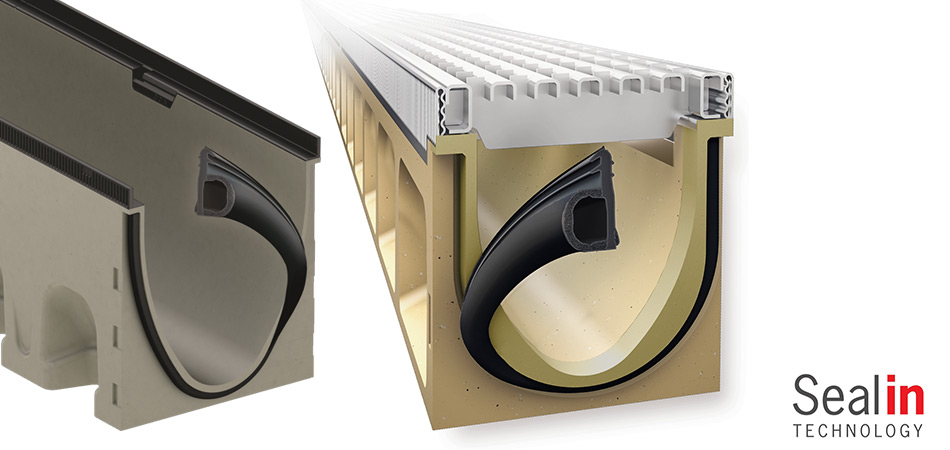

Die von ACO entwickelte Sealin Technologie verbindet zwei Rinnenkörper durch eine serienmäßig integrierte Dichtung am Rinnenstoß wasserdicht miteinander. Dadurch wird das Eindringen von Schadstoffen wie Benzin, Schwermetalle, Öl u.a. in Fundamente und Grundwasser wirksam verhindert. Damit tragen die Entwässerungsrinnen entscheidend dazu bei, belastetes Oberflächenwasser sicher aufzufangen und abzuleiten. Schäden in Bauwerken, die Schwächung von Betonfundamenten sowie eine Belastung des Grundwassers können so von vornherein minimiert werden.

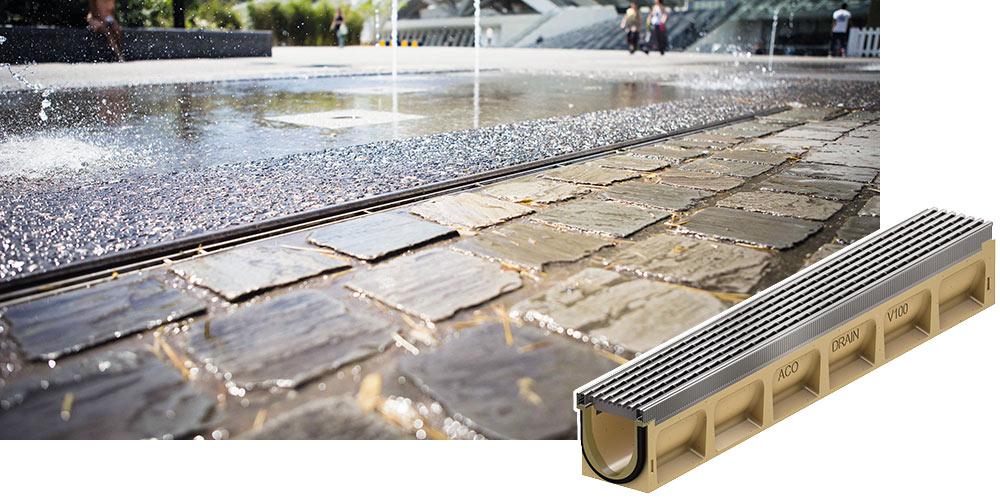

Entwässerungsrinne mit Metallrost in nasser Pflasterfläche, daneben eine freigestellte Nahaufnahme der Rinne.

Die ACO DRAIN® Multiline Seal in ist die sichere und langlebige Lösung für öffentliche Plätze und Zugangswege. Der Rinnenkörper aus wasserdichtem und frostsicherem ACO Polymerbeton hat eine integrierte EPDM-Dichtung und leitet Oberflächenwasser zuverlässig ab – einsetzbar bis Klasse E 600.

Produktvorteile

NW 100 bis NW 300 in den Bauhöhen 0 bis 20 und Gefälle
EN 1433 zertifiziert bis Klasse E 600
direkt anarbeitbar bis Klasse C 250
wahlweise mit Kantenschutz Stahl verzinkt oder Edelstahl
robuster Rinnenkörper bei unter 15 kg (für 0.0) für leichtes Handling
dicht ohne extra Arbeitsgang
vielfältiges Zubehör
umfangreiches Portfolio
auch als Flachrinne erhältlich

Zur ACO DRAIN® Multiline Seal in

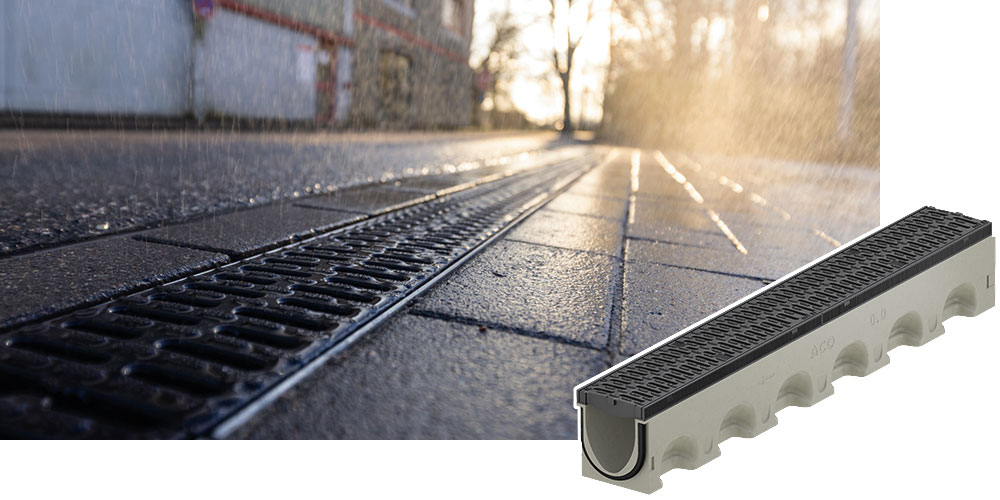

Entwässerungsrinne mit schwarzem Gitterrost in einem gepflasterten Boden, daneben eine freigestellte Nahaufnahme der Rinne.

Das Rinnensystem Multiline NX aus dem neu entwickelten, umweltbewussten ACO Werkstoff NEXITE® bietet nicht nur serienmäßige Dichtheit, sondern ist darüber hinaus in drei Varianten verfügbar. Je nach Anforderung und Abdeckrost kann ein Kantenschutz in Stahl, Guss oder Kunststoff gewählt werden.

Produktvorteile

NW 100 in den Bauhöhen 0 bis 20, NW 150 in den Bauhöhen 0 bis 10
EN 1433 zertifiziert bis Klasse E 600
direkt anarbeitbar bis Klasse C 250
wahlweise mit Kantenschutz aus Stahl verzinkt bzw. NEU jetzt auch aus robustem Gusseisen oder innovativem Kunststoff (bis Klasse C 250, farbstabil, korrosionsfrei, geräuschdämpfend)
Werkstoff Nexite ist zu 100 % recycelbar
gewohnt leichte Bauteile unter 20 kg
dicht ohne extra Arbeitsgang

Zur ACO DRAIN® Multiline NX

Ein breites Programm an Drainlock Rosten in vielen Designs, Farben und Materialien schafft kreativen Spielraum für die individuelle Planung und Gestaltung. Die Roste sind je nach Design in den Klassen A 15 bis E 600 gemäß DIN EN 1433 erhältlich. Kompatibel sind die Roste mit den Entwässerungssystemen PowerDrain Seal in, Multiline Seal in, Multiline NX, Multiline light, XtraDrain.

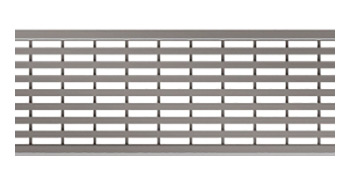

Längsstegrost

Edelstahl

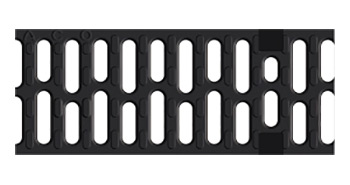

Stegrost

Gusseisen

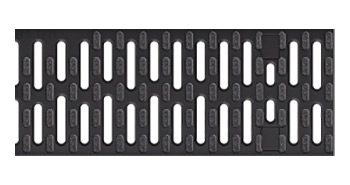

Compositrost mit Microgrip

schwarz, silbergrau
Kunststoff

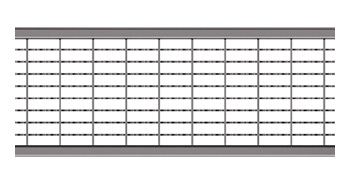

Maschenrost Q+

Stahl verzinkt
Edelstahl

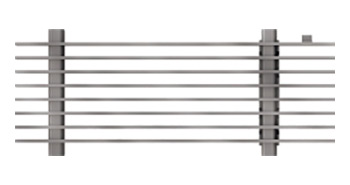

Längsstabrost

Stahl verzinkt
Edelstahl

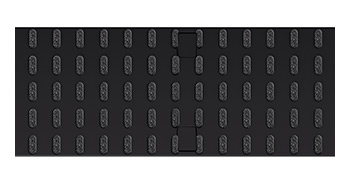

Abdeckplatte geschlossen

Gusseisen

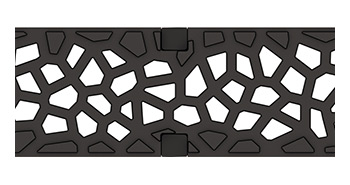

Voronoi

Gusseisen
natürliches Design

Schlitzrahmen

Edelstahl
Stahl verzinkt

Zur Rostauswahl

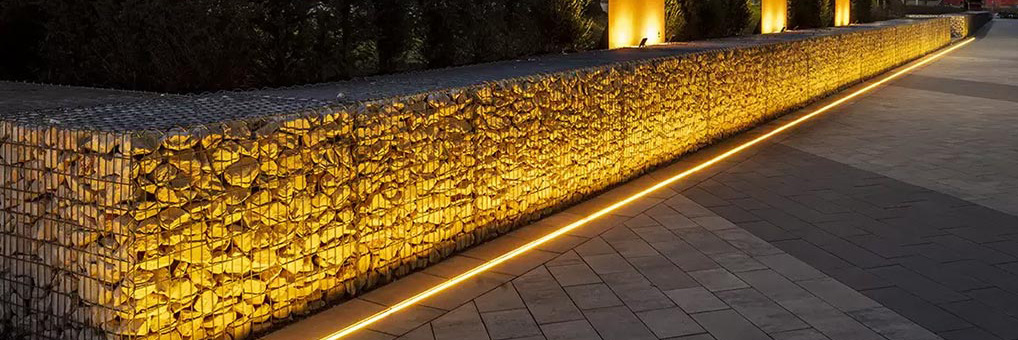

Beleuchtete Steinmauer mit warmem Licht entlang eines gepflasterten Gehwegs bei Dämmerung, mit Laternen und Büschen im Hintergrund.

Kreativität mit Design und Licht

Individuelle Lösungen mit ACO Gussrosten Freestyle sowie besondere Lichtgestaltung mit ACO Sideline oder den ACO Lichtpunkten bieten außergewöhnliche Möglichkeiten für die Linienentwässerung.

Möglichkeiten entdecken

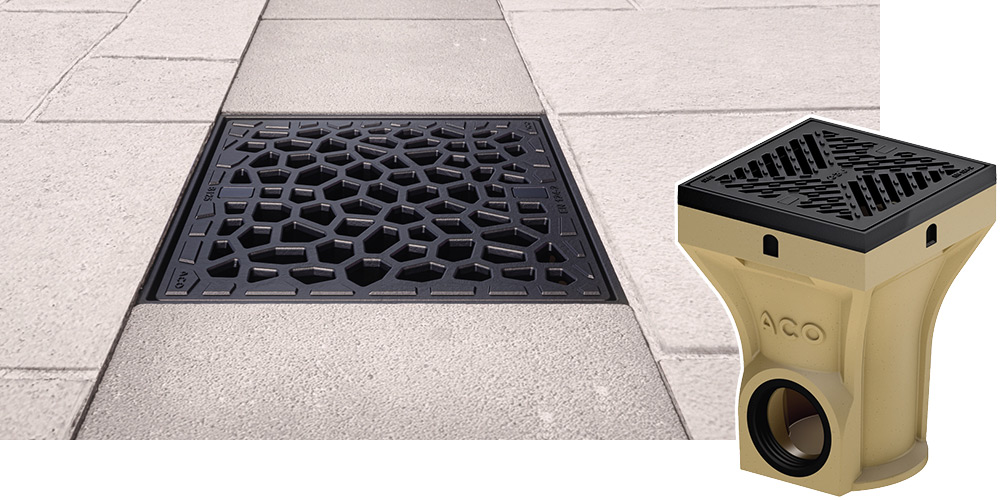

Quadratischer Punktablauf mit schwarzem Gitterrost in Pflasterfläche, daneben Nahaufnahme des Punktentwässerungssystems.

Der ACO Multipoint ist das kompakte und stabile Punktentwässerungssystem für höhere Belastungen. Die modulare Plattform bietet verschiedene Rost- und Kantenschutzdesigns und ist mit einer robusten Variante bis Klasse D 400 gemäß DIN EN 124-6 auch für gelegentlichen LKW-Verkehr geeignet. Aufgrund der schraublosen Arretierung Drainlock lässt sich der Punktablauf einfach mit einem Rosthaken zur Reinigung öffnen – ideal bei viel Publikumsverkehr.

Produktvorteile

leichtes Handling
einfacher Einbau durch Stecksystem
dreh-, schwenk- und neigbar
einfache Wartung durch vollständig entleerbaren Ablaufkörper
Abmessung: 300 x 300 mm
wahlweise mit Kantenschutz Stahl verzinkt oder Guss
Ablaufkörper erhältlich auch als Kurzform

Zum ACO DRAIN® Multipoint

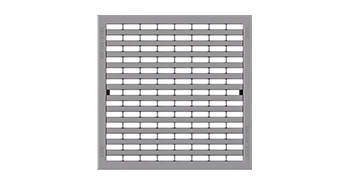

Längsprofilrost

Stahl verzinkt

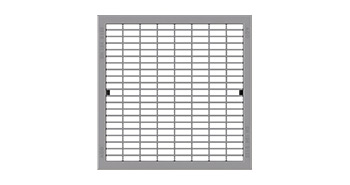

Maschenrost

Stahl verzinkt

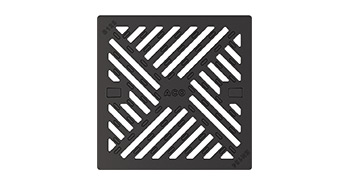

Gussrost

im Strahlendesign

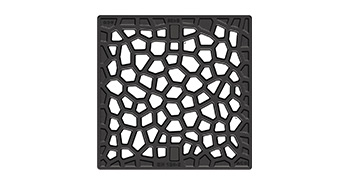

Gussrost

Voronoi

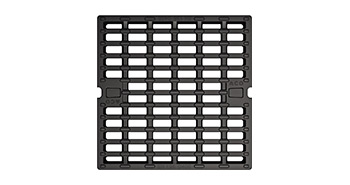

Maschenrost

Gusseisen

Zur Rostauswahl

Runde Schachtabdeckung in einer gepflasterten Straße

Die Schachtabdeckung XtraTop Typ SAKU verfügt über einen Deckel aus hochfestem Polypropylen (PP) und bietet mit einem Gewicht von nur ca. 9 kg eine leichte Alternative zu herkömmlichen Abdeckungen aus Guss oder Beton. Ihre dauerhaft farbechte, schwarze Oberfläche sorgt zudem für ein ansprechendes Erscheinungsbild.

Produktvorteile

geringes Deckelgewicht von 9 kg
schwarzer Rahmen aus Kunststoff-Beton
einfache und sichere Handhabung
verkehrssichere Verriegelung
mit und ohne Lüftungsöffnung
Kl. B 125 nach DIN EN 124-6

Zur ACO XtraTop Typ SAKU

Schachtabdeckung mit einer durchgängigen Pflasterflächen

Die ACO Schachtabdeckung Paving GS schafft durchgängige Pflasterflächen bis zur Belastungsklasse D 400. Die geprüften Abdeckungen aus verzinktem Stahl lassen sich mit dem vorhandenen Pflastermaterial befüllen und fügen sich so nahtlos in das Gesamtbild von privaten und öffentlichen Flächen ein.

Produktvorteile

aus verzinktem Stahl
befüllbar mit Beton- oder Natursteinpflaster, Plattenbelag, Gussasphalt oder Beton
starke Unterkonstruktion gewährleistet auch ohne Befüllung die Belastbarkeit nach entsprechender Kl. B 125, C 250 oder D 400 gem. DIN EN 124
Wanne selbstarretierend durch Eigengewicht
tagwasser- und geruchsdicht

Zur ACO Paving GS

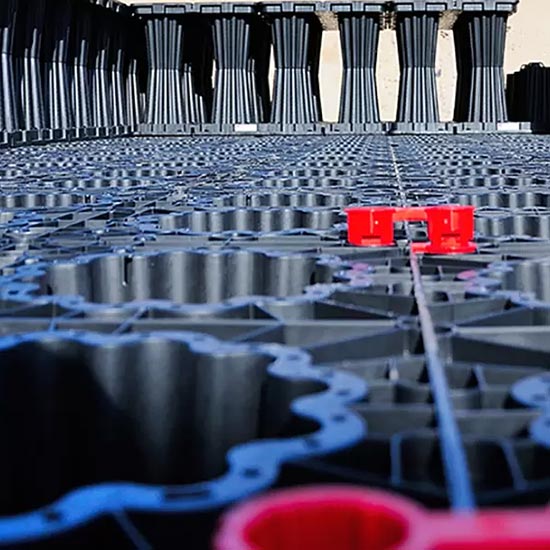

Entwaesserungssysteme-fuer-den-urbanen-galabau-stormbrixx-ACO-550x550

Die Versickerung von Oberflächenwasser ist eine effektive Methode, um die Kanalisation zu entlasten und den Grundwasserspiegel zu fördern. Dabei wird das Wasser gesammelt und nach und nach in den Boden abgegeben. Alternativ kann es in unterirdischen Behältern zurückgehalten und über eine Drosseleinrichtung kontrolliert an die Vorflut abgegeben werden. In beiden Fällen – Versickerung oder Rückhaltung mit späterer Abgabe an die Vorflut - ist auf mögliche Verunreinigungen zu achten und gegebenenfalls eine Vorreinigung erforderlich.

Der Kunststoffhohlkörper ACO Stormbrixx dient als unterirdische Versickerungs- und Rückhalteanlage und vereint die Vorteile verschiedener Lösungen.

Mehr über ACO Stormbrixx erfahren

Das Online-Tool unterstützt Sie in der Vorplanung und Auslegung von Systemen für die Regenwasserbewirtschaftung und überzeugt durch seinen modularen Aufbau.

Jetzt planen

Bei Planung einer Versickerungsanlage ist die DWA-A138 zu beachten. Das Arbeitsblatt betrifft die Entwässerungssituation innerhalb von Siedlungsgebieten. Es gilt für Niederschlagswasser, das aus dem Bereich von befestigten oder bebauten Flächen gesammelt abfließt. Das Wasser sickert gezielt in den Boden und wird dem Grundwasser zugeführt.

Bei der Bemessung von Rückhalteräumen ist die DWA-A117 zu beachten. Das Arbeitsblatt ist im Bereich der gesamten Abwasserableitung zwischen der Grundstücksentwässerung und dem Gewässer anwendbar.

Weiterhin ist ein Überflutungsnachweis zu führen. Die Sicherheit gegen Überflutung bzw. einer kontrollierten schadlosen Überflutung des Grundstücks muss rechnerisch nachgewiesen werden.

Der Durchlässigkeitsbeiwert (kf-Wert) gibt eine Aussage über die Versickerungsfähigkeit (Wasserdurchlässigkeit) des Bodens. Je größer der Wert ist, desto besser ist die Versickerungsfähigkeit.
Die Ermittlung des kf-Wertes sollte vom Bodengutachter vorgenommen werden, kann in kleinen privaten Bereichen aber auch durch einen sogenannten Sickertest selbst vorgenommen werden.

Rendering einer modernen Stadt mit Autobahn, ICE, futuristischem Glasgebäude, Grünflächen, Teich, Wolkenkratzern und Brücke.

Mehr erfahren

ACO Green City

Die Städteplanung steht vor nie dagewesenen Herausforderungen. ACO hat praxistaugliche Schwammstadt-Lösungen entwickelt, um die wertvolle Ressource Wasser zu schützen.

Mehr über klimaresiliente Stadtplanung erfahren

Sportkomplex mit Fußballstadion, Tennis- und Volleyballplätzen, Laufbahn und Spielplatz, umgeben von Grünflächen und Parkplätzen.

Mehr erfahren

ACO SPORT®

Von Leichtathletikanlagen über Fußballstadien bis hin zu Skateparks – ACO bietet professionelle Lösungen für ein ganzheitliches Regenwassermanagement auf Sportstätten.

Mehr über ACO Systeme für Sportanlagen erfahren
