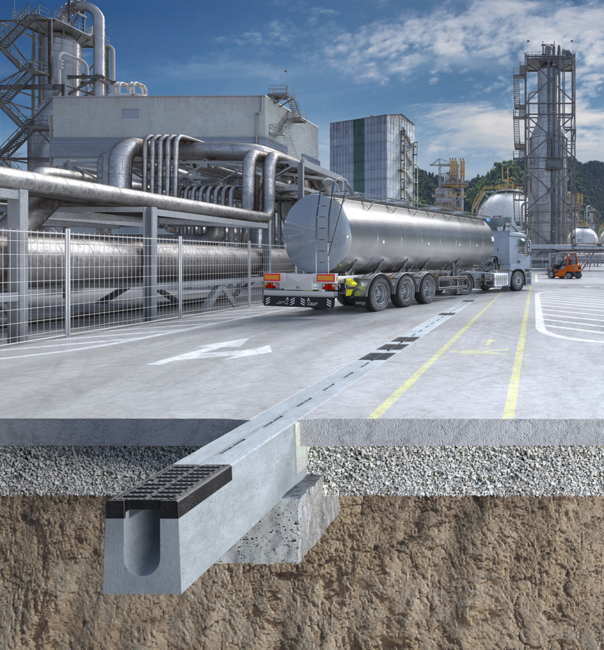

System Pfuhler-Z: Stahlbetonschlitzrinne für LAU-Anlagen und WHG-Flächen
Robust und Easy: Robuste Bauweise, kombiniert mit einfachem Einbau.
Das Pfuhler-Z Entwässerungsrinnensystem wurde speziell für den Einsatz in Anlagen entwickelt, die wassergefährdende Stoffe lagern, abfüllen und umschlagen, wie beispielsweise LAU-Anlagen und Tankstellen. Es wurde von dem Deutschen Institut für Bautechnik (DIBt) in Berlin die allgemeine bauaufsichtliche Zulassung Nr. Z-74.4-46 erhalten.
Diese Rinnen kombinieren die bewährten Eigenschaften unserer Stahlbetonschlitzrinnen »Pfuhler Rinne« mit dem hohen Sicherheitsstandard, den Produkte mit allgemeiner bauaufsichtlicher Zulassung bieten. Sie erfüllen somit die strengsten Anforderungen im Bereich Umwelt- und Grundwasserschutz.
Pfuhler Stahlbetonschlitzrinnen System-Z
Produktvorteile:
- Gussabdeckung/Gussrahmen in jedem Rinnenelement als Kontrollöffnung
- Mit Allgemeine bauaufsichtliche Zulassung (Nr. Z-74.4-46)
- Mit AKR-Performance Test
Produktinformationen:
- NW 200, NW 200/300, NW 300, NW 300/400
- Klassen: D 400 und F 900
- Stahlbeton C 40/50
- Standard Baulänge: 4,0 m
- Objektbezogene Ausführungen, z.B. Passrinnen auf Anfrage
- Rinne Rohranschluss mit integrierter PE-HD Stutzen
Produktdetails

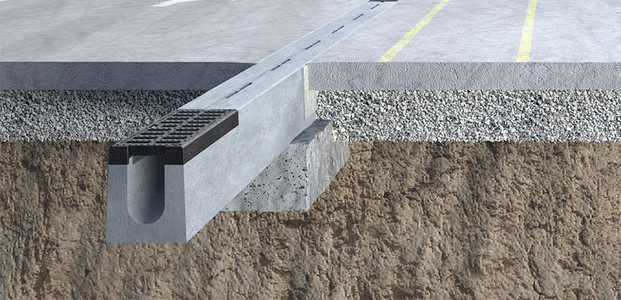

Stahlbetonschlitzrinne Pfuhler-Z
| Nennweite (mm) | Durchfluss Q (cm²) | Breite (mm) | Höhe (mm) | Länge (mm) | Klasse | Typ | Art.Nr. | Download |
| 200 | 314 | 410/440 | 420 | 4000 | D400 | Pfuhler zp20rd | 3015473 | Produktdatenblatt |
| F900 | Pfuhler zp20rf | 3015474 | Produktdatenblatt | |||||
| 200/300 | 514 | 400/440 | 520 | D400 | Pfuhler zp2030d | 3012806 | Produktdatenblatt | |
| F900 | Pfuhler zp2030f | 3012983 | Produktdatenblatt | |||||
| 300 | 706 | 500/540 | D400 | Pfuhler zp30rd | 3012992 | Produktdatenblatt | ||
| F900 | Pfuhler zp30rf | 3013015 | Produktdatenblatt | |||||
| 300/400 | 1006 | 490/540 | D400 | Pfuhler zp3040d | 3013024 | Produktdatenblatt | ||
| F900 | Pfuhler zp3040f | 3013090 | Produktdatenblatt |
