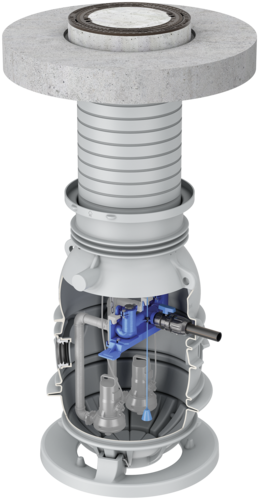

Muli-Max – Belastungsklasse D 400


Produktvorteile

  • Gesamteinbautiefe bis 3000 mm
  • Zulauftiefe max. 2225 mm
  • Pneumatische Niveauschaltung für hohe Betriebssicherheit
  • Auftriebssicher gegen Grundwasserstand bis 0,675 m ab Gelände-OK (GOK)
    • Optional: Fuß für Auftriebssicherheit komplett bis Gelände-OK (GOK)
  • Einbau ohne bauseitige Betonmaßnahmen
  • LKW befahrbar

Produktinformationen

  • Anwendungsbereiche
    • Ein- und Mehrfamilienhäuser
    • Bürogebäude
    • Industriegebäude
    • Druckentwässerung
  • Einzel oder Doppelpumpstation zum Erdeinbau aus Polyethylen
  • Geprüft gemäß DIN EN 12050
  • Mit Überwasserkupplungs-Automatik
    • Passend für ACO Passavant Tauchmotorpumpen
  • Druckleitungsabgang aus PE-HD Druckleitungsanschluss DN 50 (Ø63mm), mit Kugelhahn und Klemmverschraubung 63x63mm außen
  • Einbauhöhe: 2200-3000mm
  • Maße von Oberkante Schachtabdeckung bis Mitte Druckleitung: 1150-1950 mm
  • 2x Zulauf DN 150, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf: 1425- 2225 mm, 1x Dichtung im Lieferumfang
  • 2x Zulauf DN 100, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf: 1425- 2225 mm
  • 2 Anschlussstutzen DN 100 für Kabelleerrohr/Entlüftung Anschlusshöhe: 770-1570 mm von Oberkante Schachtabdeckung bis Mitte Stutzen
  • Anschlussstutzen mit Muffe R ½" für Spülanschluss/ Vakuumbrecher (Zubehör)
  • Schachtabdeckung (optional verschraubt)
    • Belastungsklasse: D 400
    • Lichte Weite: 605 mm gemäß DIN EN 124
    • Ohne Entlüftung,
    • Inkl. Aushebeschlüssel
  • Mit Lastverteilerplatte: 1550/625 x 200 mm aus Stahlbeton
  • Mit Aufsatzstück
    • Höhe: 1300 mm
    • Höhenverstellbar, inkl. Dichtung
  • Passende Tauchpumpen Mono/Duo

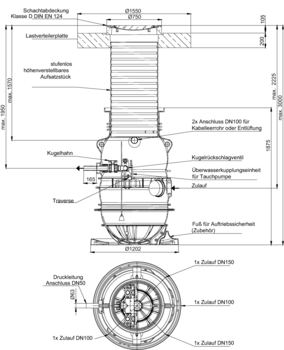

Maßzeichnung
TypBeschreibungHöheNutzvolumenGewichtArtikel-Nr.Merken
[mm][l][kg]
Mono
  • Deckel: lose aufgelegt
22502709850178.13.86
Mono
  • Deckel: geruchsdicht verschraubt
225027010620178.13.87
Duo
  • Deckel: lose aufgelegt
22502709980178.13.88
Duo
  • Deckel: geruchsdicht verschraubt
225027010760178.13.89
Maßzeichnung
TypBeschreibungHöheNutzvolumenGewichtArtikel-Nr.
Nutzvolumen bis
Mono
  • Deckel: lose aufgelegt
2250 mm270 l985 kg0178.13.86
Mono
  • Deckel: geruchsdicht verschraubt
2250 mm270 l1062 kg0178.13.87
Duo
  • Deckel: lose aufgelegt
2250 mm270 l998 kg0178.13.88
Duo
  • Deckel: geruchsdicht verschraubt
2250 mm270 l1076 kg0178.13.89

Schaltgerät ACO Multi Control Mono

Passend für
  • Muli-Max
    • Mono-Anlage
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Staudruckglocke
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 8 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Gewicht: 4 kg

Schaltgerät ACO Multi Control Mono Professional inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Mono-Anlage
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Staudruckglocke
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 8 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
  • Gewicht: 4 kg

Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Schwimmerschalter

Passend für
  • Für fäkalienhaltiges sowie fäkalienfreies Abwasser
  • MultiControl- Steuerungen als Schwimmerschalter
  • MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
  • Gehäuse: PRE-ELEC PP
  • Schutzart: IP68
  • Schaltspannung: 4-40 V
  • Schaltstrom: 1-100 mA
  • Anschlusskabel: 10m
  • Schaltwinkel: 10°
  • Schutzklasse: II 1G Ex ia IIC T6 Ga

Bohranschlussdichtung DN 110

Passend für
  • Pumpstation Muli-Max
  • Muli-Flex
Beschreibung
  • Gewicht: 0,4 kg

Bohranschlussdichtung DN 150

Passend für
  • Pumpstation Muli-Max
Beschreibung
  • Gewicht: 0,5 kg

Fuß für Auftriebssicherung

Passend für
  • Muli-Max
Beschreibung
  • Befestigung per Steckbolzen und Splint
  • Ermöglicht Einbau des Behälters bei anstehendem Grundwasser bis Gelände - Oberkante (GOK)
  • Gewicht: 11,5 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Lufteinperlung

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
  • Für pneumatische Niveauschaltung (Staudruckglocke)
  • Kleinstkompressor
    • Anschluss: 230 V
    • Steckerfertig
  • Mit T-Einschraubverschraubung
  • Mit Rückschlagventil
  • Gewicht: 0,6 kg

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Vorsicherung bauseits: 1polig B16 A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-DA/P-DAP
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C32A
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE16 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C16A
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg

Sicherheitsbarriere

Passend für
  • Druckaufnehmer
  • Schwimmerschalter mit ATEX-Zulassung
Beschreibung
  • Zur Trennung von Ex-gefährdetem und sicherem Bereich
  • Inkl. Gehäuse
  • Gewicht: 0,5 kg

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.35
  • LipuLift-P/PF, alle Ausbaustufen
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
    • 2 Stk. bei LipuLift-P
  • Gewicht: 1,6 kg

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.36
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
  • Gewicht: 2 kg

Spülanschluss

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Gesamthöhe: 430 mm
  • Gewicht: 2 kg

Vakuumbrecher

Passend für
  • Muli-Max
  • Powerlift–P
  • Powerlift Einbauset
Beschreibung
  • Nur in Verbindung mit Spülanschluss möglich
  • Gewicht: 1,5 kg

Klemmverschraubung 63 x 63 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Verlängerung des Druckleitungsrohrs Ø63 mm
  • Gewicht: 0,6 kg

Klemmverschraubung 63 x 75 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø75 mm
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 90 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø90 mm
  • Gewicht: 0,7 kg
