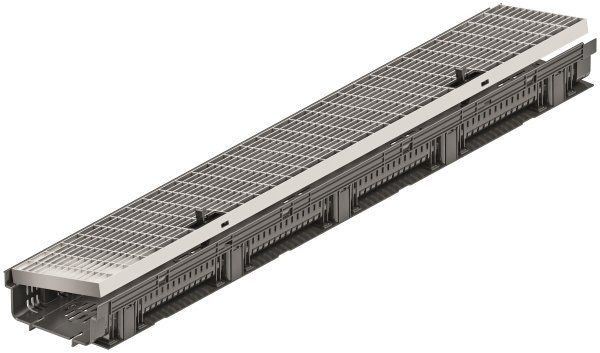

ACO Profiline X Fassadenrinne

Fassadenentwässerung

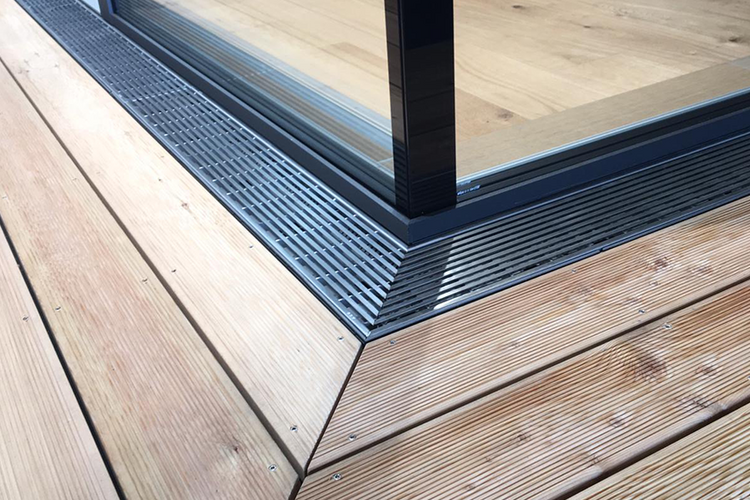

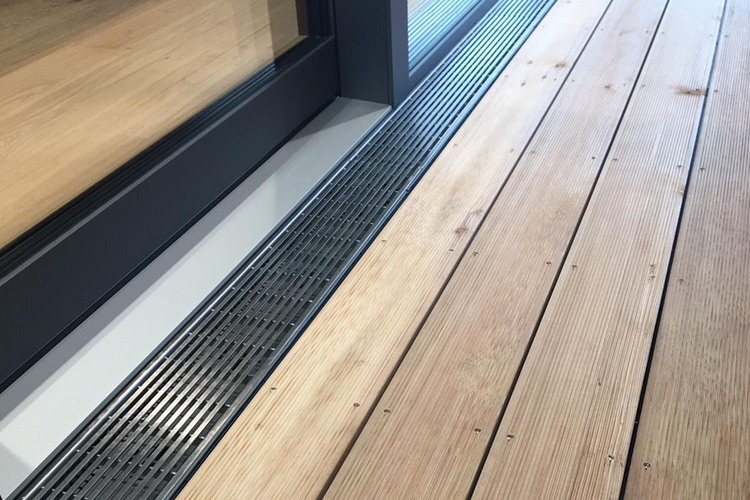

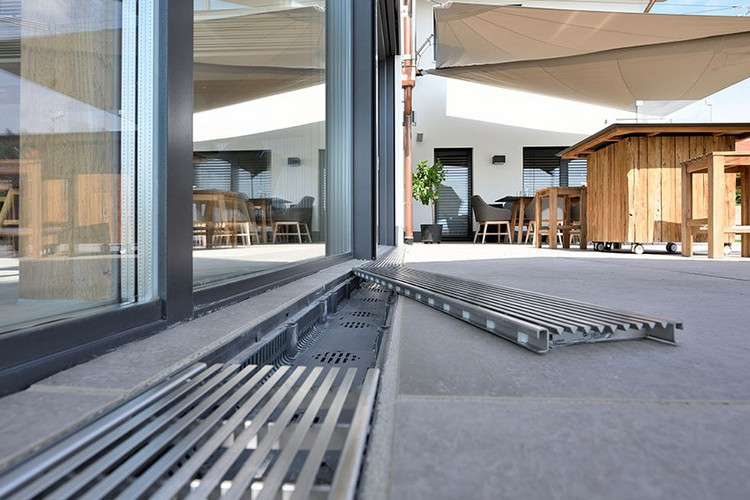

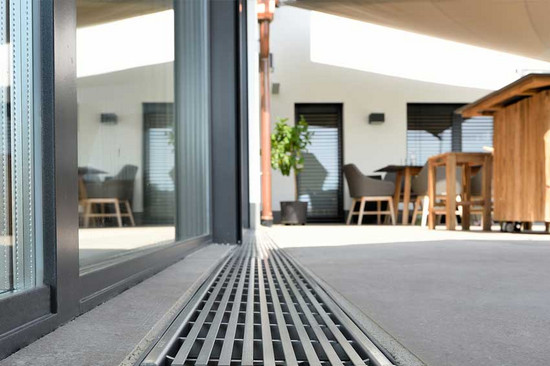

Das Thema Fassadenentwässerung hat in den letzten Jahren gerade für Anschlussbereiche an Bedeutung gewonnen, beispielsweise bei barrierefreien Schwellenkonstruktionen. Hier geht es darum, ein Hinterlaufen der Abdichtung bzw. das Eindringen von Regenwasser ins Gebäudeinnere zu verhindern. Die ACO Profiline X eignet sich besonders für die lose Verlegung im Bereich von Dachgärten, auf Terrassen und Balkonen.

Die Anschlusshöhe für Bauwerksabdichtungen von 15 cm, die die DIN 18531 und die Flachdachrichtlinie fordern, kann durch den Einsatz der ACO Profiline X im Türbereich auf 5 cm reduziert werden. Form- und Längenstabilität sind durch Material und Konstruktion gewährleistet.


Hochfester Werkstoff

  • besonders stabil durch Glasfaserverstärkung (Material PP GF)
  • einfach zu kürzen (keine Korrosionsgefahr)
  • Wärmeausdehnung ist bei der Zusammensetzung des Materials und der neuen Rinnenverbindung berücksichtigt
  • anthrazitfarben mit dezenter Rinnenkante

Passt (fast) immer

  • gute Lastverteilung durch große Auflageflächen
  • einfach zu verarbeiten
  • optimiert für Lager und Transport
  • revisionierbare direkte Anschlussmöglichkeiten: Stichkanal, Leibungsablaufelement, exzentrischer Einsteckstutzen

Hochwertige Fassadenrinne, vielfältig einsetzbar

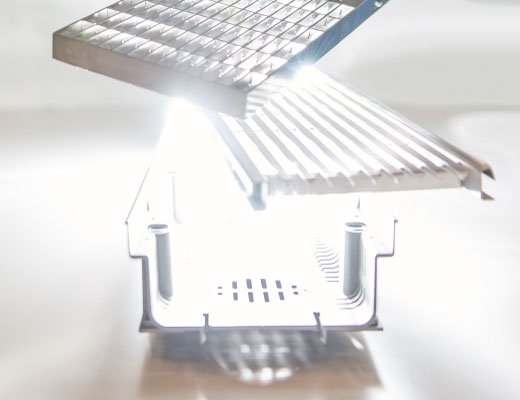

Fassadenrinnen müssen beständig gegenüber Umwelteinflüssen und funktionell sein, zugleich sollen sie optisch punkten. Bauherren wünschen sich darüber hinaus eine kostengünstige Lösung. Das neue Fassadenrinnensystem von ACO trägt all diesen Anforderungen Rechnung: Bei der ACO Profiline X, einer Weiterentwicklung der ACO Profiline aus Metall, besteht die Rinne aus korrosionsbeständigem glasfaserverstärktem Kunststoff (PP-GF), während die Abdeckung aus Edelstahl für eine ansprechende Optik sorgt.

Mit der gelungenen Kombination aus PP-GF und Edelstahl wird ACO sowohl den veränderten Umwelteinflüssen als auch dem Wunsch vieler Bauherren nach Rinnenabdeckungen aus Edelstahl gerecht. Weiterer Vorteil für Bauherren: Den Unterbau aus teurem Edelstahl können sie sich sparen.

Zum Produktbereich Profiline X

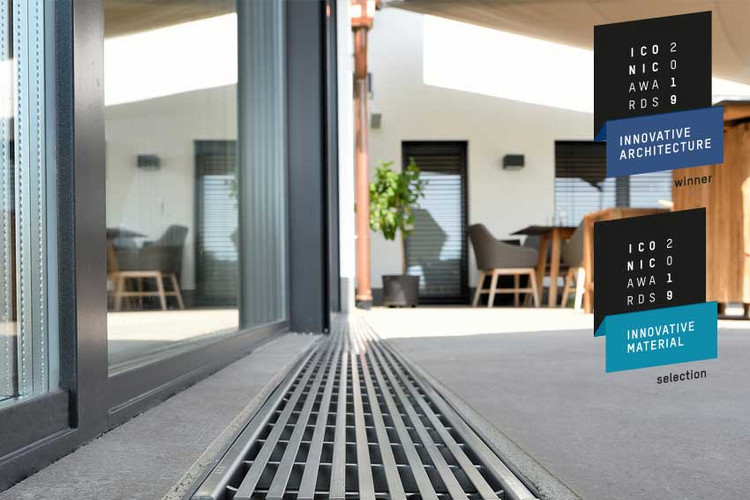

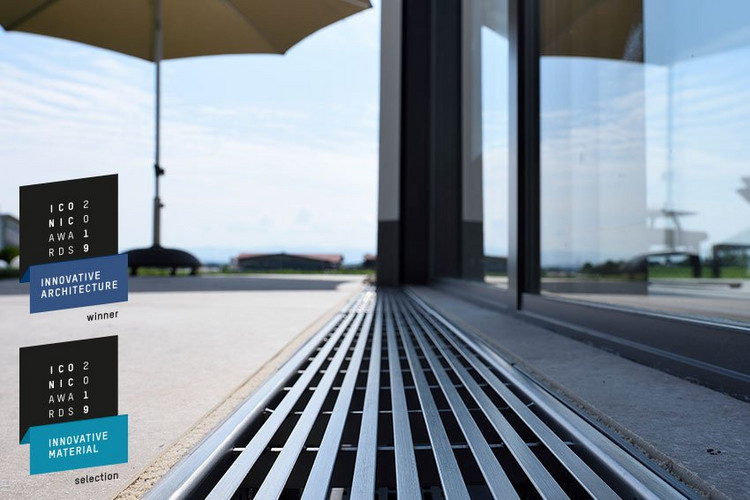

ICONIC AWARDS 2019: Winner

Mit den ICONIC AWARDS: Innovative Architecture konnte der Rat für Formgebung einen neutralen, internationalen Architektur- und Designwettbewerb etablieren, der erstmals die Disziplinen in ihrem
Zusammenspiel berücksichtigt.

Die Profiline X wurde als innovatives Produkt mit der Auszeichnung "Winner" prämiert. Der Fokus des ICONIC AWARDS liegt auf der ganzheitlichen Inszenierung und dem Zusammenspiel der Gewerke im Kontext der Architektur. Die Profiline X zeigt kontemporäre Entwicklungen und eine hohe gestalterische Leistung.

Innovative Material: Selection

Die Profiline X wurde in der übergeordneten Kategorie Innovative Material als "Selection" auserwählt. Der Rinnenkörper besteht auskorrosionsbeständigem glasfaserverstärktem Kunststoff (PP-GF) und die Abeckungen aus Edelstahl. So ist die Profiline X besonders korrosionsbeständig, langlebig und robust.


Videos

Produktmanager Bernd Harder erklärt die Vorteile des neuen Materials der Rinne für Fassadenentwässerung, wie Gewichtreduzierung, Stabilität, Resistenz und Korrosionsbeständigkeit.

In unserem Servicebereich finden Sie viele weitere interessante und hilfreiche Produktvideos für alle Produktsortimente. Jetzt den Videobereich besuchen >>


Produktdetails



Made in Germany

  • eigene Entwicklung, basiert auf langjähriger Erfahrung im Bereich der Fassadenrinnen
  • hochwertige Verarbeitung
  • Eigenproduktion in Deutschland

Hält, was sie verspricht

  • kombinierbar mit den Profiline Rosten in Edelstahl und verzinkter Ausführung
  • keine Kontaktkorrosion
  • neuartige Rostzentrierung durch Abstandhalter

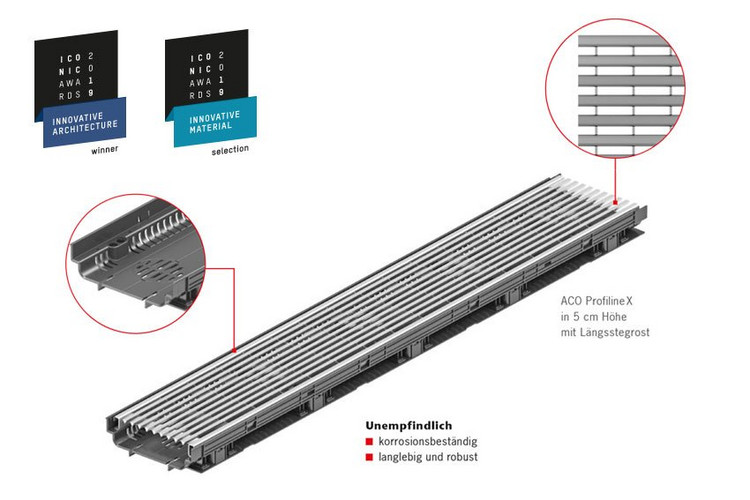

Unempfindlich

  • korrosionsbeständig
  • langlebig und robust

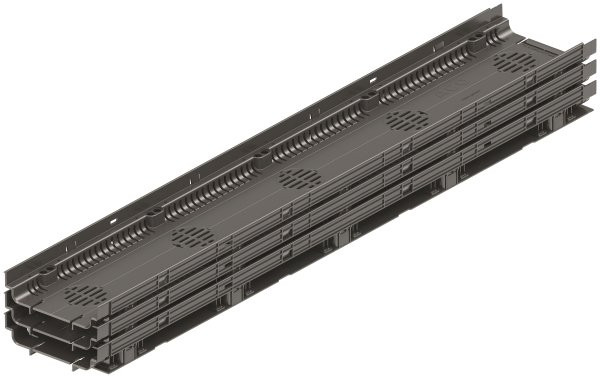

Langlebig und stapelbar

Im Bauwesen sind Aspekte wie Umweltschutz und Zukunftsverträglichkeit wichtig. Lange Lebenszyklen der Materialien wirken nachhaltig für Gebäude und Umwelt. Die Profiline X zeichnet sich nicht nur durch ein besonders dauerhaftes Material aus, sondern auch durch eine zeitlose Formensprache. Darüber hinaus ist sie gut stapelbar. Das verringert den Platzbedarf bei Lagerung und Transport.

Neuartige Rostverriegelungen

Ein besonderes Augenmerk wurde auf die Verriegelung des Maschenrosts gelegt: Das Einlegen der Roste im Fassadenbereich ist jetzt noch einfacher. Die einseitige Rostverriegelung wurde dezent in das ACO Logo eingebunden und hat eine integrierte Aushebefunktion.

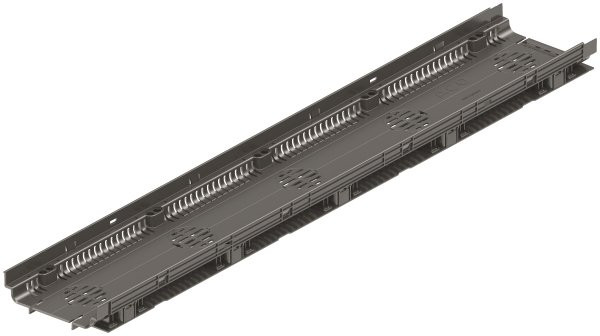

Bauhöhen

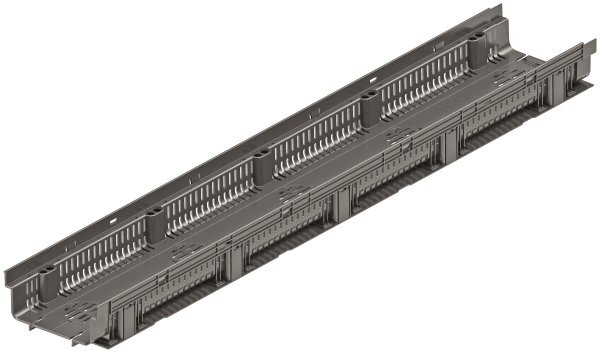

Die Profiline X ist in 5 und 7,5 cm fixer Bauhöhe erhältlich. Die Baubreite beträgt 15,5 cm.

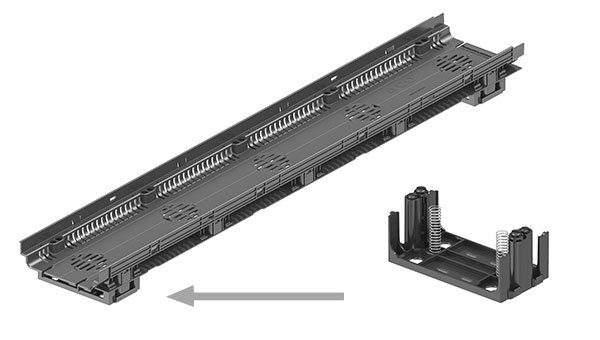

Höhenverstellung

Die Profiline X ist ganz einfach in der Höhe zu verstellen.

Das Verstellset für die Profiline X mit der Bauhöhe 7,5 cm ermöglicht eine Höhenverstellung von 8,5 - 12 cm. Das Set für die Bauhöhe 5 cm ermöglicht eine Höhenverstellung von 6 - 8 cm.

> Video Höhenverstellung montieren

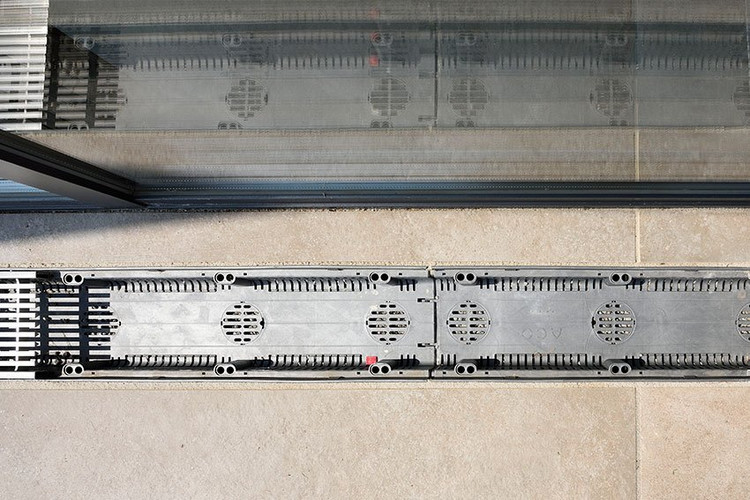

Montage der Abdeckroste mit Verriegelung

Der Rost wird einseitig eingelegt, so dass er auch leicht unter einem Fassadenelement geschoben werden kann. Danach werden die zuvor hochgestellten Verriegelungen nach unten gedrückt.

Zum herausnehmen des Rostes genügt ein leichter Druck auf das "A" vom ACO Logo, damit wird der Rost entriegelt. Durch das senkrechte Aufstellen der Verriegelung wird gleichzeitig der Rost aus der Zarge gedrückt.

> Video Rost einlegen und verriegeln




Auswahl Roste aus Edelstahl und verzinkter Ausführung

Maschenrost 30/10

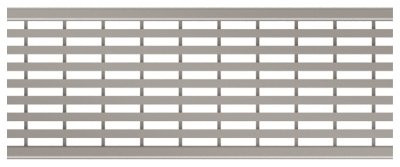

Längsstegrost (in Edelstahl)

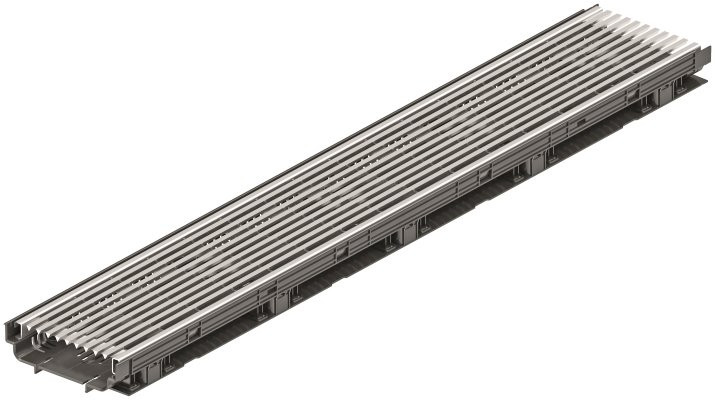

Längsstabrost

Vielfältige Anschlussmöglichkeiten

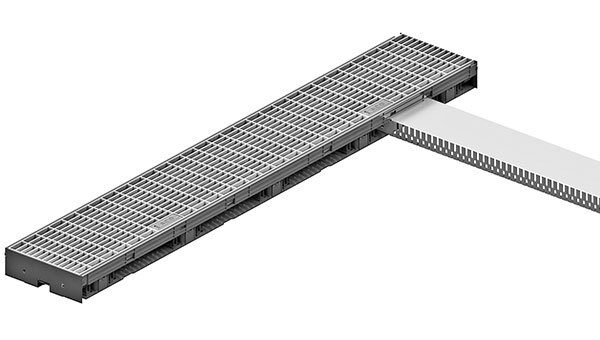

Das Rinnensystem ist so konstruiert, dass es in jedem Einbaufall direkt angeschlossen werden kann, denn der Stichkanal ermöglicht den direkten bzw. unmittelbaren Anschlss an die Entwässerung:

Die Seitenwand des Rinnenkörpers wird geöffnet und der Stichkanal direkt an die Rinne angeschlossen.

> Video Fassadenrinne anschließen

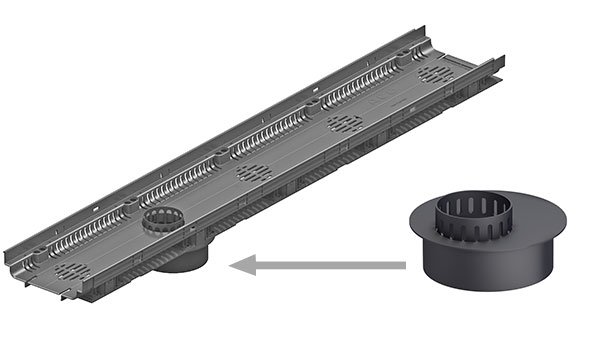

Ist ein direkter Anschluss der Fassadenrinne nach unten möglich, gibt es einen Einsteckstutzen Ø 60 mm auf DN 100, der exzentrisch in den Rinnenboden gesetzt werden kann. Durch Drehen lässt sich der Anschluss sehr gut positionieren.

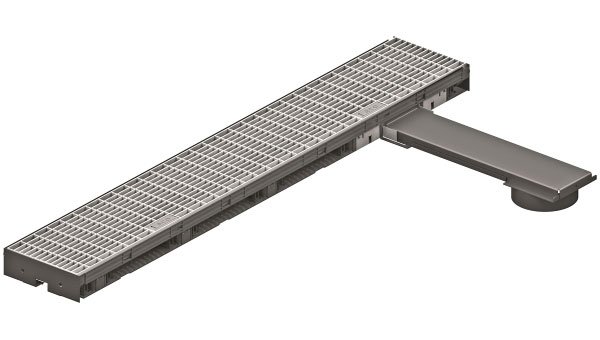

Im Leibungsbereich lässt sich ein unmittelbarer Anschluss an die Entwässerung häufig nur an der Rinnenseite realisieren. Die Konstruktion erlaubt es, das Leibungsablaufelement an die Seitenwand des Rinnenkörpers anzusetzen. Es ist auch nach dem Verbau noch revisionierbar und lässt sich an eine Grundleitung DN 100 anchließen.
