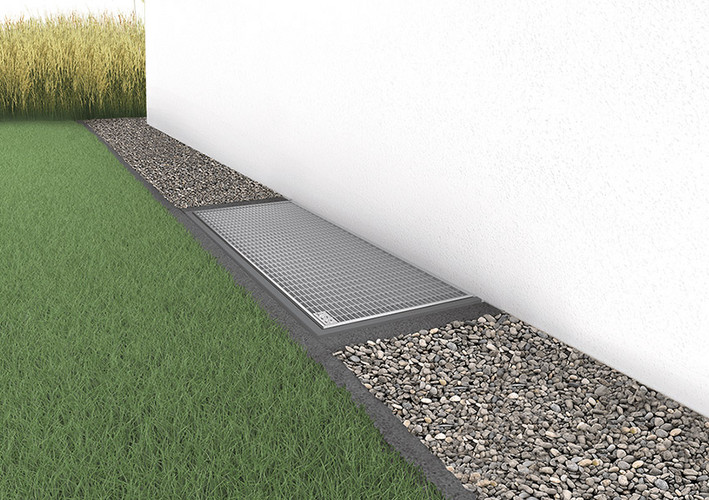

04 Schnittstellen Rendering Style

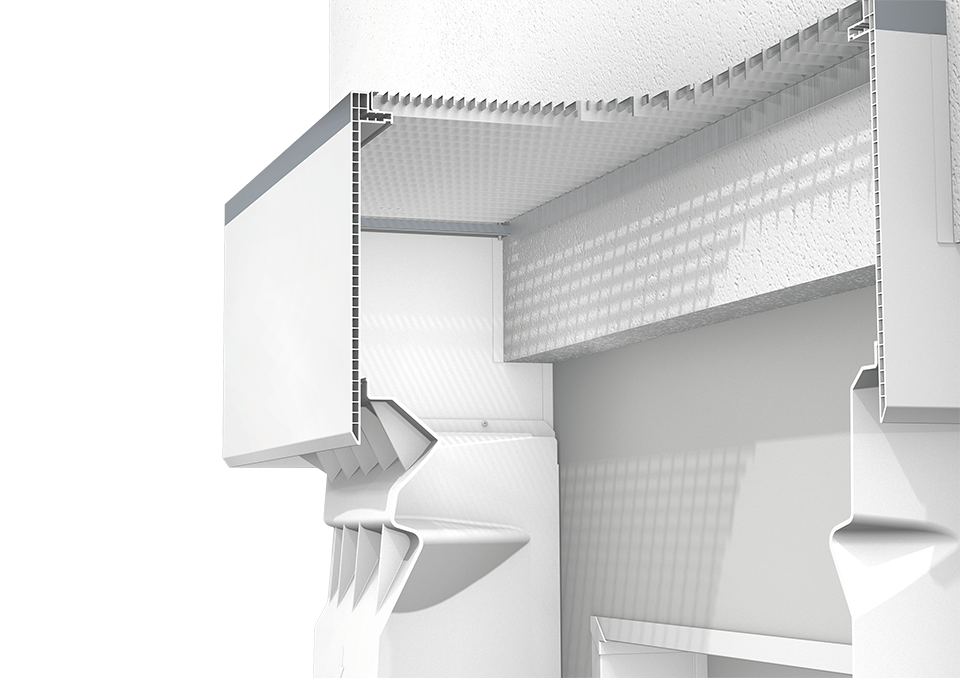

04 Schnittstellen Rendering Detail
1 / 2

Sauberer Übergang - Lichtschacht zum vorspringenden WDVS LS04

ACO Therm® Block mit Lichtschacht und höhenverstellbarem Aufstockelement mit verlängerten Seitenschenkeln

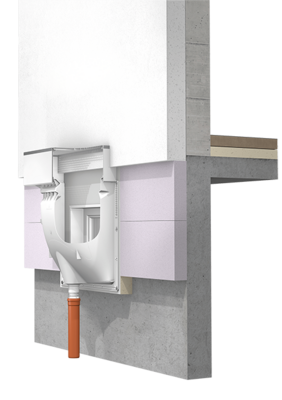

04 Schnittstellen Rendering Gesamtrendering

Einbausituation

  • Keller aus WU-Beton mit außenliegender Perimeterdämmung in 12 cm Dämmstärke
  • Leibungskellerfenster in der Betonwand
  • Lichtschacht auf Dämmung sitzend
  • gemauerte Geschosswand mit WDVS in 16 cm Dämmstärke
  • Aufstockelement im Übergang zum WDVS
  • Lichtschachtentwässerung über Kanal

Lastfall

  • Bodenfeuchte und nicht drückendes Wasser
  • Wassereinwirkungsklasse W1-E nach DIN 18533-1
  • Beanspruchungsklasse 2 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

  • ACO Therm® Block Standard auf Höhe der angrenzenden Perimeterdämmung gekürzt und an Betonwand ankleben
  • ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
  • ACO Therm® Lichtschacht wärmebrückenfrei auf ACO Therm® Block Standard montieren
  • ACO Aufstockelement in höhenverstellbarer Ausführung mit ausgeklinkten Seitenschenkeln im Übergang von Perimeterdämmung zum WDVS anbringen
  • ACO Lichtschachtrost in verkürzter Ausführung mit angebrachtem Adapterwinkel einsetzen
  • rückstaugesicherter Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

Technische Zeichnung

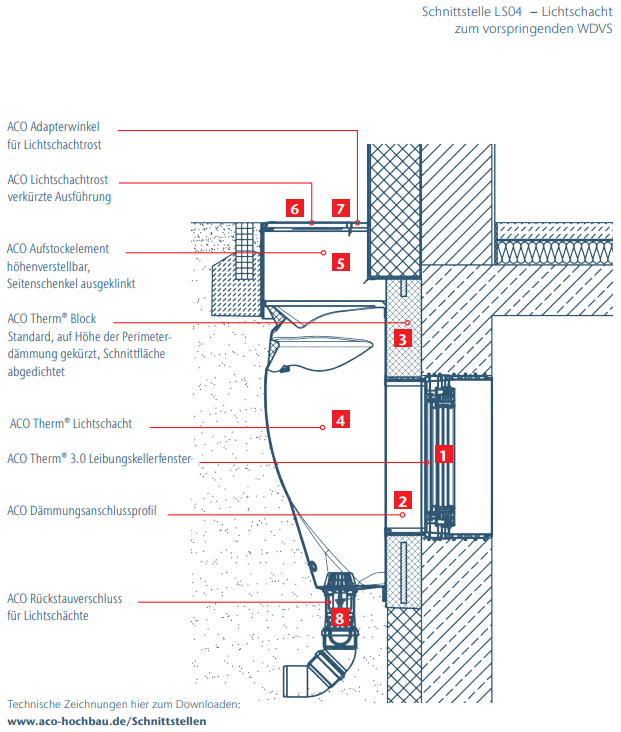

04 Schnittstellen Technische Zeichnung Lichtschacht Zum Vorspringenden WDVS

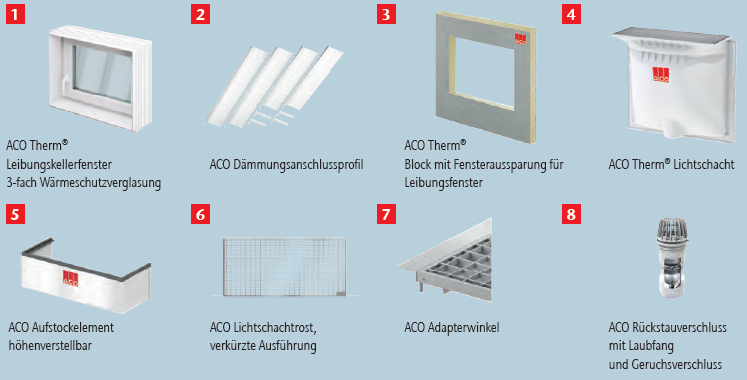

04 Schnittstellen Produkte
