Lichtschacht vor einer Terrassentür mit Schwelle

Lichtschacht vor einer Terrassentür mit Schwelle

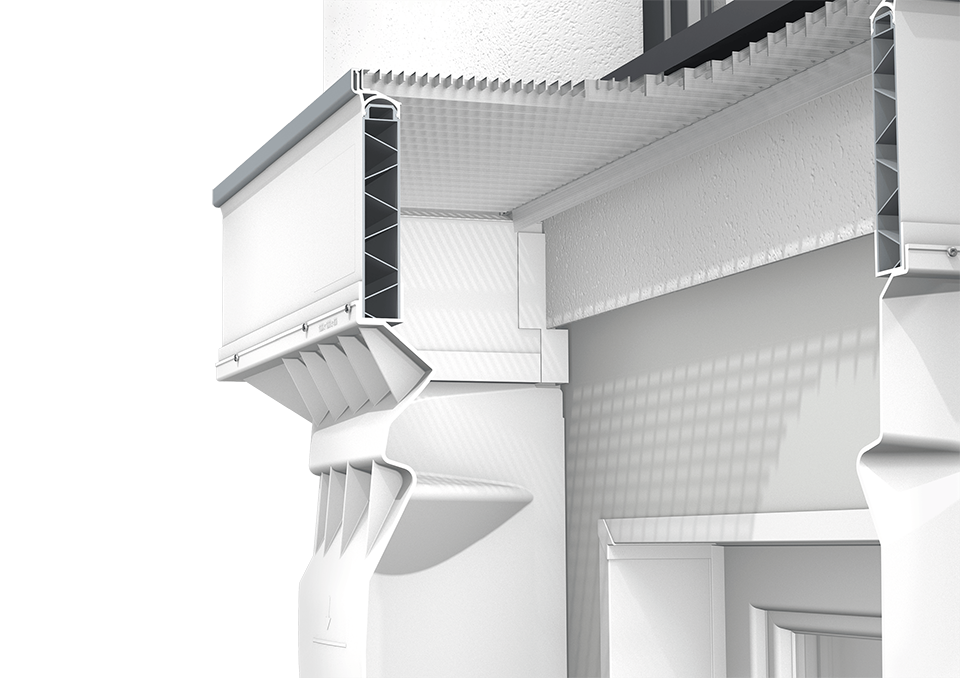

01 Schnittstellen Rendering Detail

1 / 2

ACO Therm® Block mit Lichtschacht und fixem Aufstockelement

Prospekt ACO Keller Schnittstelle 1 (PDF; 27 MB)
Technische Zeichnung LS01: ThermBlock DWD fixes ASE Austrittsschwelle (PDF; 256 KB)
Technische Zeichnung LS01: ThermBlock DWD fixes ASE Austrittsschwelle (DWG; 2 MB)

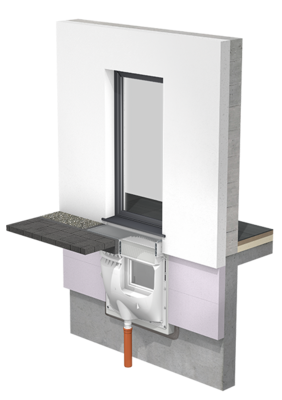

01 Schnittstellen Rendering Titelbild

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Versprung zwischen WDVS und Perimeterdämmung
Perimeterdämmung: 120 mm
WDVS: 160 mm
verputzte Fassade

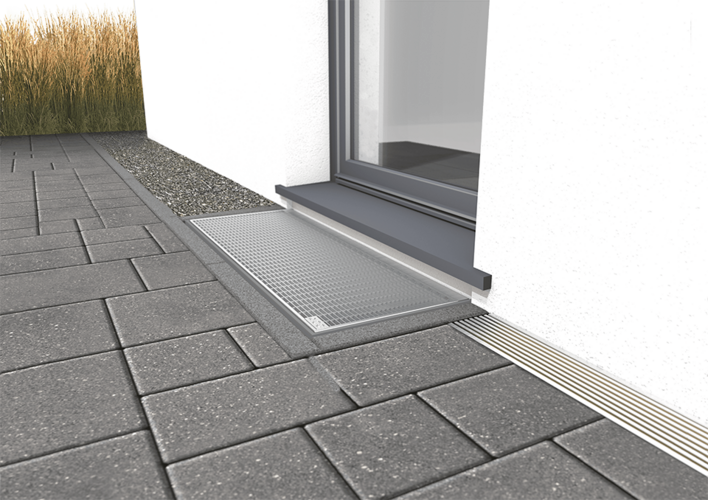

Lichtschacht zentral vor Terrassentür
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht wärmebrückenfrei und druckwasserdicht auf ACO Therm® Block montieren
Höhenanpassung durch bauseitiges Kürzen des fixen Aufstockelementes
bauseitige Ausklinkung am fixen Aufstockelement für Dämmungsvorsprung vornehmen
Lichtschachtrost in verkürzter Ausführung einsetzen
rückstaugesicherten Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

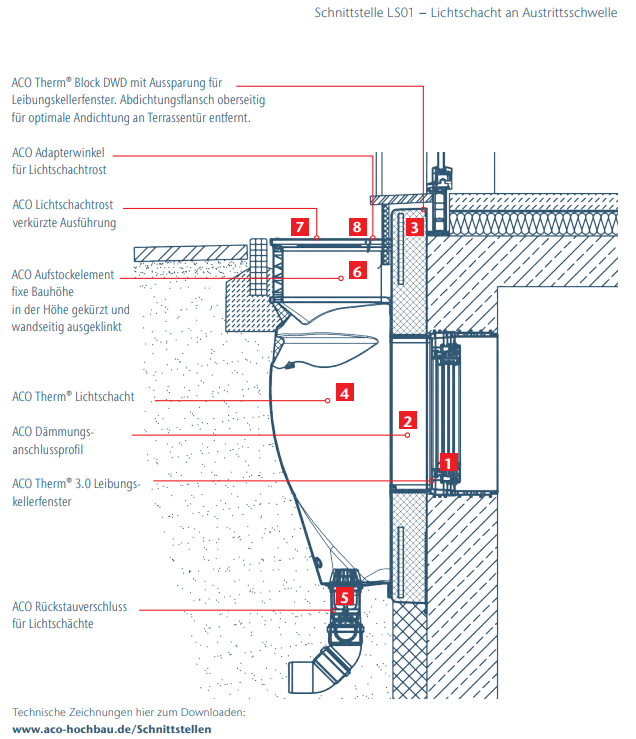

01 Schnittstellen Technische Zeichnung Lichtschacht An Austrittsschwelle

Weiter zum ACO Shop

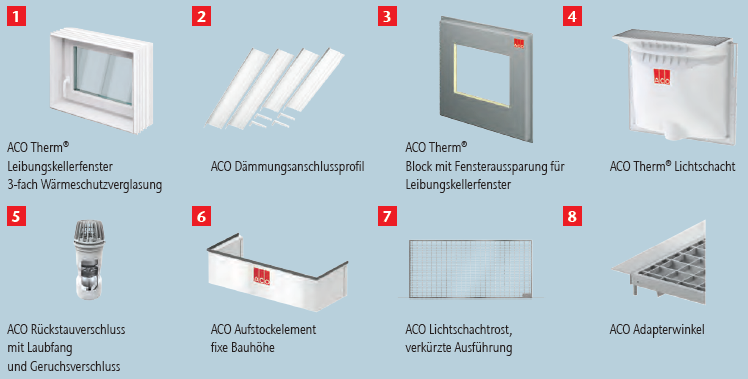

Eingesetzte ACO Produkte für diese Schnittstellenlösung
