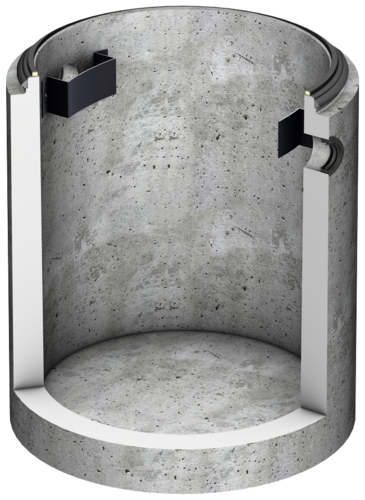

ACO Sedised-C

Zum Schutz vor Versandung von Regenrückhaltesystemen und Blockrigolen zur Versickerung
Nach DWA-M 153 Typ D25, D24 oder D21
Zu- und Ablaufseite mit Prallwand gegen hydraulischen Kurzschluss
Rückhalt von Leichtstoffen über Prallwand am Ablauf

Der ACO ProjectManager ist unser neues Tool zur Auslegung eines Regenwasserbehandlung-Systems. Es unterstützt Sie in der Vorplanung.

Schauen Sie mal rein. #ProjectManager.

Typ	Q bei 18 m³(m²h)	Q bei 10 m³(m²h)	Q bei 9 m³(m²h)	Zulauf/Ablauf DN/OD	Gesamtinhalt	Gewicht Becken	Artikel-Nr.	Preis/Stk. 01.05.2023 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
Typ	[l/s]	[l/s]	[l/s]	[mm]	[l]	[kg]	Artikel-Nr.	Preis/Stk. 01.05.2023 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
4	3,9	2,2	2	110	900	2262,0	725290	1445,00	RA
4	3,9	2,2	2	160	900	2264,0	725255	1375,00	RA
6	5,7	3,1	2,8	110	1500	2862,0	725291	1955,00	RA
				160	1500	2864,0	725256	1645,00	RA
				200	1500	2860,0	725292	1910,00	RA
9	8,8	4,9	4,4	160	3000	4188,0	725293	2485,00	RA
				200	3000	4100,0	725257	2485,00	RA
				250	3000	4190,0	725294	2485,00	RA
12	12	6,7	6	200	5000	7220,0	725258	3040,00	RA
				250	5000	7220,0	725295	3200,00	RA
				315	5000	7220,0	725296	3245,00	RA
19	19	10,6	9,5	250	8000	7910,0	725259	3610,00	RA
				315	8000	7905,0	725297	3705,00	RA
				400	8000	7911,0	725298	3855,00	RA
29	28,6	15,9	14,3	315	10000	15855,0	725260	7885,00	RA
29	28,6	15,9	14,3	400	10000	15852,0	725299	7780,00	RA

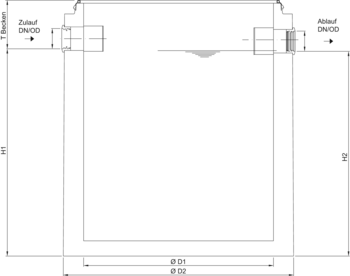

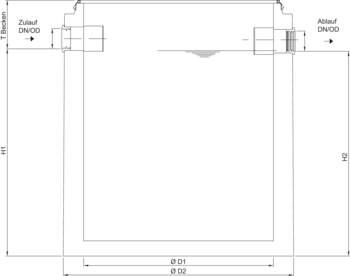

Typ	Artikel-Nr.	Abmessungen					Aufbau 1 Artikel-Nr.	Aufbau 2 Artikel-Nr.	T_max
		H1	H2	D1	D2	T_Becken			T_max
		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
4	725290	1360	1340	1000	1270	400	728040		5385
4	725255	1360	1340	1000	1270	425	728040		5380
6	725291	1480	1460	1200	1475	395	728041	728216	5380
6	725256	1455	1435	1200	1475	355	728041	728216	1010
6	725292	1500	1480	1200	1475	375	728041	728216	5360
9	725293	2005	1985	1500	1740	380	728042	728217	5370
9	725257	1985	1965	1200	1740	400	728042	728217	5400
9	725294	1930	1910	1500	1740	455	728042	728217	5440
12	725258	2325	2305	1500	2050	520	728043	728218	960
12	725295	2300	2280	1750	2050	545	728043	728218	5530
12	725296	2270	2250	1750	2050	575	728043	728218	5560
19	725259	2305	2285	2200	2440	540	728044	728219	5350
19	725297	2300	2285	2200	2440	540	728044	728219	5525
19	725298	2265	2245	2200	2440	580	728044	728219	5565
29	725260	2070	2050	2700	3000	885	728040		975
29	725299	2030	2010	2700	3000	925	728040		5910

Aufbau 2 als Übergangsplatte mit Abdeckplatte

Auflagering nach/ähnlich DIN 4034 (Position 1)

Schachtring mit Muffe mit Dichtung nach/ähnlich DIN 4034 (Position 2)
