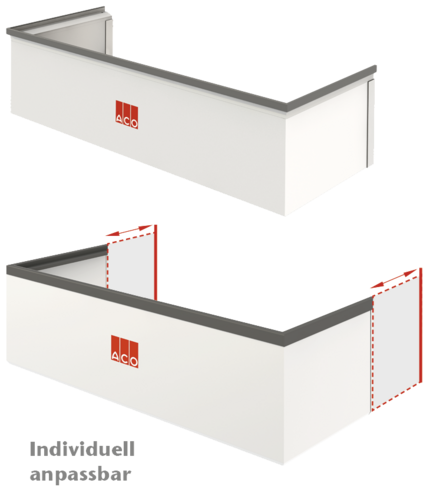

Aufstockelemente – Einzelteile


Produktinformationen

  • Höhenverstellbare Aufstockelemente sind ausschließlich begehbar. Belastbar bs 1,5 kN
  • Vor Türaustritten ausschließlich fixe Aufstockelemente verwenden
  • Höhenverstellbare und fixe Aufstockelemente können kombiniert werden
  • Kombinationsmöglichkeiten und max. Anzahl an einsetzbaren Aufstockelementen siehe Seitenende
  • Fixe Aufstockelemente können mit 6 kN Radlast befahren werden. Kombination: 2 fixe oder 1 fixes Aufstockelement, 1 befahrbarer Rost, 1 befahrbares Montageset für Lichtschächte. Aufstockelement muss mit Wand verschraubt werden
  • Fixe Aufstockelemente können nur längsseitig (parallel zur Hauswand) befahren werden
  • Fixe Aufstockelemente können in der Höhe gekürzt werden. Bitte U-Profile für Schnittfläche einsetzen
Für LichtschachtAnwendungAbmessungenArtikel-Nr.Merken
TiefeTiefeBreiteHöhe
[mm][mm][mm][mm]
400begehbar400800340315788
1000340315789
1250340315790
600begehbar6001000340315826
1250340315827
700begehbar7001500340315794
400begehbar und befahrbar400800295315773
1000295315774
1250295315775
600begehbar und befahrbar6001000295315830
1250295315831
700begehbar7001500295315785
2000295315786
400begehbar und befahrbar400800445375436
1000445375437
1250445375439
600begehbar und befahrbar6001000445375438
1250445375440
700begehbar7001500445375441
2000445375442
400begehbar6001000340315826
1250340315827
600begehbar8001000340375020
1250340375021
400begehbar und befahrbar6001000295315830
1250295315831
600begehbar8001000295375022
1250295375023
Für LichtschachtAnwendungAbmessungenArtikel-Nr.
TiefeTiefeBreiteHöhe
400 mmbegehbar400 mm800 mm340 mm315788
1000 mm340 mm315789
1250 mm340 mm315790
600 mmbegehbar600 mm1000 mm340 mm315826
1250 mm340 mm315827
700 mmbegehbar700 mm1500 mm340 mm315794
400 mmbegehbar und befahrbar400 mm800 mm295 mm315773
1000 mm295 mm315774
1250 mm295 mm315775
600 mmbegehbar und befahrbar600 mm1000 mm295 mm315830
1250 mm295 mm315831
700 mmbegehbar700 mm1500 mm295 mm315785
2000 mm295 mm315786
400 mmbegehbar und befahrbar400 mm800 mm445 mm375436
1000 mm445 mm375437
1250 mm445 mm375439
600 mmbegehbar und befahrbar600 mm1000 mm445 mm375438
1250 mm445 mm375440
700 mmbegehbar700 mm1500 mm445 mm375441
2000 mm445 mm375442
400 mmbegehbar600 mm1000 mm340 mm315826
1250 mm340 mm315827
600 mmbegehbar800 mm1000 mm340 mm375020
1250 mm340 mm375021
400 mmbegehbar und befahrbar600 mm1000 mm295 mm315830
1250 mm295 mm315831
600 mmbegehbar800 mm1000 mm295 mm375022
1250 mm295 mm375023

Lichtschachtbegehbarbefahrbardruckwasserdicht
maximalemax. lichtemaximalemax. lichtemaximalemax. lichte
ErhöhungGesamthöheErhöhungGesamthöheErhöhungGesamthöhe
[mm][mm][mm][mm][mm][mm]
800 x 600 x 400100016005251125nicht möglichnicht möglich
1000 x 600 x 400100016005251125
1000 x 1000 x 4001000200052515255251525
1000 x 1300 x 4001000230052518255251825
1250 x 1000 x 400100020005251525nicht möglichnicht möglich
1000 x 1000 x 6001000200052515255251525
1000 x 1300 x 6001000230052518255251825
1250 x 1300 x 6001000230052518255251825
1500 x 1000 x 7006701700nicht möglichnicht möglichnicht möglichnicht möglich
1500 x 1500 x 7006702200
2000 x 1000 x 7004251450
2000 x 1500 x 7004251950

Lichtschachterhöhung durch fixe Aufstockelemente
Produktmaß 1x fix 295 mm1x fix 445 mm2x fix 295 mm2x fix 445 mm3x fix 295 mm1x fix 295 mm2x fix 295 mm1x fix 295 mm
undundund
1x fix 445 mm1x fix 445 mm2x fix 445 mm
Lichtschachttiefe ergibt eine Erhöhung von
400 275 mm425 mm525 mm825 mm775 mm675 mm925 mm1075 mm1)
600 275 mm425 mm525 mm825 mm775 mm675 mm925 mm1075 mm1)
700 270 mm420 mm520 mm820 mm2)770 mm2)670 mmnicht zulässignicht zulässig
1) muss auf max. 1000 mm gekürzt werden
2) muss auf max. 670 mm gekürzt werden
Kombination fixe und höhenverstellbare Aufstockelemente
Produktmaß 1x höhenver.1x fix 295 mm1x fix 445 mm2x fix 295 mm2x fix 445 mm3x fix 295 mm
undundundundund
1x höhenver.1x höhenver.1x höhenver.1x höhenver.1x höhenver.
Lichtschachttiefe ergibt eine Erhöhung von
400 30 - 300 mm305 - 580 mm455 - 730 mm555 - 825 mm855 - 1130 mm7)805 - 1080 mm8)
600 30 - 300 mm305 - 580 mm455 - 730 mm555 - 825 mm855 - 1130 mm7)805 - 1080 mm8)
700 30 - 300 mm3)300 - 575 mm4)450 - 725 mm5)550 - 825 mm6)nicht zulässignicht zulässig
3) nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 erhältlich
4) nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 anwendbar
5) nur bis zu einer maximalen Höhe von 670 mm zulässig
6) nur bis zu einer maximalen Höhe von 670 mm zulässig und nur für Lichtschächte 1500x1000x700 + 1500x1500x700
7) nur bis zu einer maximalen Höhe von 1000 mm zulässig
8) nur bis zu einer maximalen Höhe von 1000 mm zulässig
