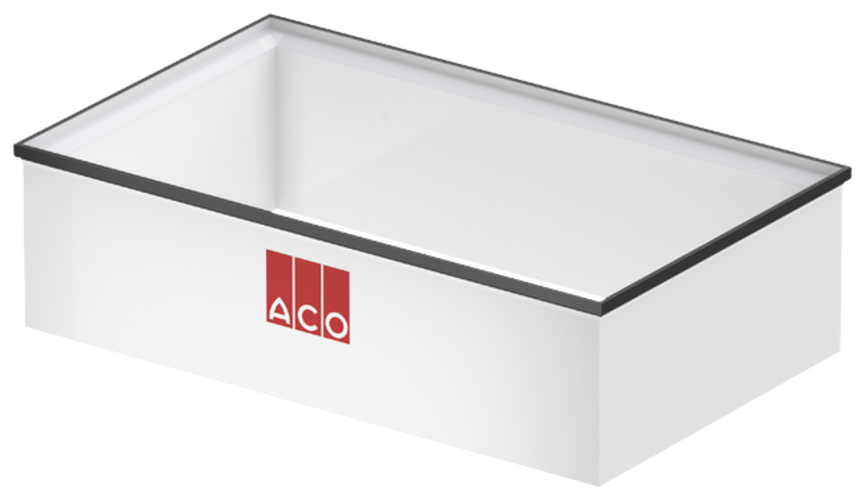

Aufstockelemente, 4-seitig geschlossen, fixe Bauhöhe, begehbar

Produktvorteile

  • 4-seitig geschlossen
  • Verbindung über Nut- und Federsystem
  • Begehbar

Produktinformationen

  • Es können maximal drei 4-seitig geschlossene Aufstockelemente eingesetzt/gestapelt werden
  • 4-seitig geschlossene Aufstockelemente können in die Rostauflage der fixen Aufstockelemente gestellt und mit Montageset Art.-Nr. 315787 verschraubt werden. Maximal können 3 Aufstockelemente eingesetzt werden
  • 4-seitig geschlossene Aufstockelemente können in der Höhe gekürzt werden. Bitte U-Profile für Schnittfläche nutzen
  • Wandanschlusswinkel für 4-seitige Auflage des Aufstockelementes und zum Einlegen in den Lichtschachtkörper
Für LichtschachtAbmessungenArtikel-Nr.Merken
TiefeBreiteTiefeBreiteHöhe
[mm][mm][mm][mm][mm]
40010004001000295375090
12504001250295375091
60010006001000295375092
12506001250295375093
70015007001500290375094
20007002000290375095
Für LichtschachtAbmessungenArtikel-Nr.
TiefeBreiteTiefeBreiteHöhe
400 mm1000 mm400 mm1000 mm295 mm375090
1250 mm400 mm1250 mm295 mm375091
600 mm1000 mm600 mm1000 mm295 mm375092
1250 mm600 mm1250 mm295 mm375093
700 mm1500 mm700 mm1500 mm290 mm375094
2000 mm700 mm2000 mm290 mm375095

Lichtschachtbegehbarbefahrbardruckwasserdicht
maximalemax. lichtemaximalemax. lichtemaximalemax. lichte
ErhöhungGesamthöheErhöhungGesamthöheErhöhungGesamthöhe
[mm][mm][mm][mm][mm][mm]
800 x 600 x 400100016005251125nicht möglichnicht möglich
1000 x 600 x 400100016005251125
1000 x 1000 x 4001000200052515255251525
1000 x 1300 x 4001000230052518255251825
1250 x 1000 x 400100020005251525nicht möglichnicht möglich
1000 x 1000 x 6001000200052515255251525
1000 x 1300 x 6001000230052518255251825
1250 x 1300 x 6001000230052518255251825
1500 x 1000 x 7006701700nicht möglichnicht möglichnicht möglichnicht möglich
1500 x 1500 x 7006702200
2000 x 1000 x 7004251450
2000 x 1500 x 7004251950

Lichtschachterhöhung durch fixe Aufstockelemente
Produktmaß 1x fix 295 mm1x fix 445 mm2x fix 295 mm2x fix 445 mm3x fix 295 mm1x fix 295 mm2x fix 295 mm1x fix 295 mm
undundund
1x fix 445 mm1x fix 445 mm2x fix 445 mm
Lichtschachttiefe ergibt eine Erhöhung von
400 275 mm425 mm525 mm825 mm775 mm675 mm925 mm1075 mm1)
600 275 mm425 mm525 mm825 mm775 mm675 mm925 mm1075 mm1)
700 270 mm420 mm520 mm820 mm2)770 mm2)670 mmnicht zulässignicht zulässig
1) muss auf max. 1000 mm gekürzt werden
2) muss auf max. 670 mm gekürzt werden
Kombination fixe und höhenverstellbare Aufstockelemente
Produktmaß 1x höhenver.1x fix 295 mm1x fix 445 mm2x fix 295 mm2x fix 445 mm3x fix 295 mm
undundundundund
1x höhenver.1x höhenver.1x höhenver.1x höhenver.1x höhenver.
Lichtschachttiefe ergibt eine Erhöhung von
400 30 - 300 mm305 - 580 mm455 - 730 mm555 - 825 mm855 - 1130 mm7)805 - 1080 mm8)
600 30 - 300 mm305 - 580 mm455 - 730 mm555 - 825 mm855 - 1130 mm7)805 - 1080 mm8)
700 30 - 300 mm3)300 - 575 mm4)450 - 725 mm5)550 - 825 mm6)nicht zulässignicht zulässig
3) nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 erhältlich
4) nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 anwendbar
5) nur bis zu einer maximalen Höhe von 670 mm zulässig
6) nur bis zu einer maximalen Höhe von 670 mm zulässig und nur für Lichtschächte 1500x1000x700 + 1500x1500x700
7) nur bis zu einer maximalen Höhe von 1000 mm zulässig
8) nur bis zu einer maximalen Höhe von 1000 mm zulässig
