ACO GmbH

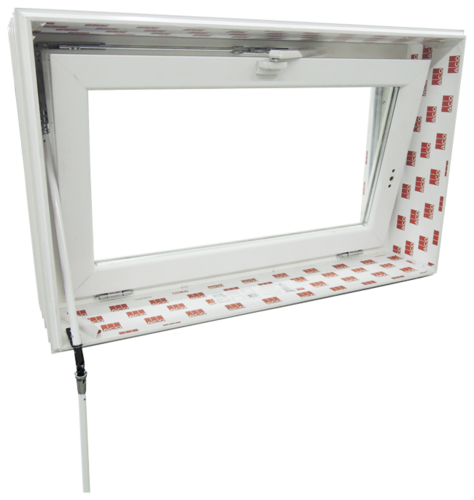

Kippflügel ohne Mechanismus

Produktvorteile

  • Aufeinander abgestimmtes System von Leibungsrahmen, passendem speziellem Kippflügel und manuellem oder elektrischem Kippantrieb
  • Basis ist der bekannte ACO Therm® 3.0 Leibungsrahmen

Produktinformationen

  • Manueller oder elektrischer Betrieb
  • Mit 3-fach Wärmeschutzverglasung
  • Uw-Wert = 0,83 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
  • Schalldämmmaß RW-Wert = 35db
  • Kippflügel mit zwei Bändern einschließlich Beschlagteilen für Bandseite
  • Zur Verwendung mit einem Therm 3.0 Leibungsrahmen
  • Montage muss durch Fachbetrieb erfolgen
  • Planerhinweis:
    • Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
    • Ab 800 m über NN (Meerespiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Für RahmenArtikel-Nr.Merken
Breite x Höhe
[mm]
750 x 5003007706
800 x 6003007707
1000 x 5003007709
1000 x 6253007710
1000 x 7503007711
1000 x 10003007713
Für RahmenArtikel-Nr.
Breite x Höhe
750 mm x 500 mm3007706
800 mm x 600 mm3007707
1000 mm x 500 mm3007709
1000 mm x 625 mm3007710
1000 mm x 750 mm3007711
1000 mm x 1000 mm3007713

ACO Therm® Kurbelantrieb

Passend für
  • Kippflügel ohne Mechanismus
  • Leibungsfenster Standard
  • Leibungsfenster Passivhaustauglich (PHT)
  • Nicht für RC 2, Großformate und HWD
Beschreibung
  • Links
  • Mit loser Kurbel
  • Manueller Antrieb
  • OL90
  • Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
  • Montage muss durch Fachbetrieb erfolgen

ACO Therm® Kurbelantrieb

Passend für
  • Kippflügel ohne Mechanismus
  • Leibungsfenster Standard
  • Leibungsfenster Passivhaustauglich (PHT)
  • Nicht für RC 2, Großformate und HWD
Beschreibung
  • Rechts
  • Mit loser Kurbel
  • Manueller Antrieb
  • OL90
  • Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
  • Montage muss durch Fachbetrieb erfolgen

ACO Therm® Kurbelantrieb

Passend für
  • Kippflügel ohne Mechanismus
  • Leibungsfenster Standard
  • Leibungsfenster Passivhaustauglich (PHT)
  • Nicht für RC 2, Großformate und HWD
Beschreibung
  • Links
  • Mit fester Kurbel
  • Manueller Antrieb
  • OL90
  • Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
  • Montage muss durch Fachbetrieb erfolgen

ACO Therm® Kurbelantrieb

Passend für
  • Kippflügel ohne Mechanismus
  • Leibungsfenster Standard
  • Leibungsfenster Passivhaustauglich (PHT)
  • Nicht für RC 2, Großformate und HWD
Beschreibung
  • Rechts
  • Mit fester Kurbel
  • Manueller Antrieb
  • OL90
  • Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
  • Montage muss durch Fachbetrieb erfolgen

ACO Therm® Kettenantrieb Slim Chain

Passend für
  • Kippflügel ohne Mechanismus
  • Leibungsfenster Standard
  • Leibungsfenster Passivhaustauglich (PHT)
  • Nicht für RC 2, Großformate und HWD
Beschreibung
  • 24V
  • Inklusive Montage
  • Mittige Montage
  • Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
  • 24V-Antrieb zur Verwendung mit gewöhnlicher Hausleittechnik
  • Inklusive Montage durch Montagefachbetrieb
  • Anschluss durch Elektrofachkraft an vorhandene Installation ist separat in Auftrag zu geben
