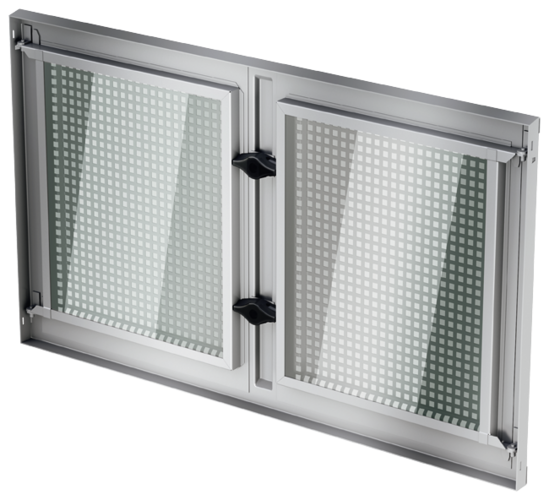

Stahlkellerfenster

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Baurichtmaß	Abmessungen		Freier Lüftungsquerschnitt	Artikel-Nr.
Baurichtmaß	Breite	Höhe	Freier Lüftungsquerschnitt
[mm]	[mm]	[mm]	[cm²]

500 x 400	490	385	374	38982
500 x 500	490	485	506	38983
600 x 400	590	385	476	03980
600 x 500	590	485	644	03981
700 x 400	690	385	595	38984
750 x 500	740	485	874	03983
800 x 400	790	385	697	03984
800 x 500	790	485	943	03985
800 x 600	790	585	1230	03986

800 x 400	790	385	578	03987
800 x 500	790	485	782	03988
800 x 600	790	585	1020	03989
900 x 500	890	485	966	38985
1000 x 500	990	485	1104	03991
1000 x 600	990	585	1440	03992
1000 x 800	990	785	1978	03993
1000 x 1000	990	985	2640	38986

Baurichtmaß	Abmessungen		Freier Lüftungsquerschnitt	Artikel-Nr.	Shop
Baurichtmaß	Breite	Höhe	Freier Lüftungsquerschnitt	Artikel-Nr.	Shop

500 x 400 mm	490 mm	385 mm	374 cm²	38982
500 x 500 mm	490 mm	485 mm	506 cm²	38983
600 x 400 mm	590 mm	385 mm	476 cm²	03980
600 x 500 mm	590 mm	485 mm	644 cm²	03981
700 x 400 mm	690 mm	385 mm	595 cm²	38984
750 x 500 mm	740 mm	485 mm	874 cm²	03983
800 x 400 mm	790 mm	385 mm	697 cm²	03984
800 x 500 mm	790 mm	485 mm	943 cm²	03985
800 x 600 mm	790 mm	585 mm	1230 cm²	03986

800 x 400 mm	790 mm	385 mm	578 cm²	03987
800 x 500 mm	790 mm	485 mm	782 cm²	03988
800 x 600 mm	790 mm	585 mm	1020 cm²	03989
900 x 500 mm	890 mm	485 mm	966 cm²	38985
1000 x 500 mm	990 mm	485 mm	1104 cm²	03991
1000 x 600 mm	990 mm	585 mm	1440 cm²	03992
1000 x 800 mm	990 mm	785 mm	1978 cm²	03993
1000 x 1000 mm	990 mm	985 mm	2640 cm²	38986
