ACO GmbH

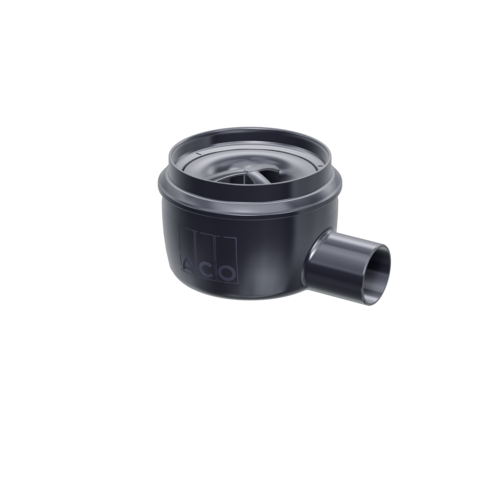

Ablaufkörper

Produktinformationen

  • Aus Kunststoff
  • Geprüft gemäß DIN EN 1253
  • Mit Halte-/Anschlussrand
  • Mit herausnehmbarem Geruchsverschluss
  • Mit integrierter Dichtung zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
  • Mit Bauzeitschutzdeckel
  • Sperrwasserhöhe im Geruchsverschluss: 30 mm = Flatline
  • Sperrwasserhöhe im Geruchsverschluss: 50 mm = Standard

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z-19.53.2442 bei Verwendung eines Brandschutz-Sets, bei 90°

Infobox

Hinweis:

Brandschutz-Sets und ACO Fit-ins sind nicht Bestandteil des ACO GmbH Programms.

Im Bedarfsfall wenden Sie sich bitte an unsere Kollegen von ACO Haustechnik.

AusführungAbflusswertStutzenneigungAblaufAussparungSeitlicher ZulaufGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[l/s][mm][kg]
Standard1,690°DN 70200 x 200Nein0,62710.00.0037,25S1
DN 100200 x 200Nein0,62810.00.0037,25S1
1,590°DN 50200 x 200Nein0,52500.55.0028,00S1
Standard1,61,5°DN 70/DN 100310 x 200Nein0,62700.05.0040,00S1
350 x 200Ja0,62700.00.0037,25S1
11,5°DN 50260 x 200Nein0,52500.05.0028,00S1
330 x 200Ja0,52500.00.0028,00S1
Flatline0,81,5°DN 50260 x 200Nein0,42505.05.0026,25S1
330 x 200Ja0,42505.00.0026,25S1
AusführungAbflusswertStutzenneigungAblaufAussparungSeitlicher ZulaufStutzen-

neigung
GewichtArtikel-Nr.
Standard1,6 l/s90°DN 70200 mm x 200 mmNein90°0,6 kg2710.00.00
DN 100200 mm x 200 mmNein90°0,6 kg2810.00.00
1,5 l/s90°DN 50200 mm x 200 mmNein90°0,5 kg2500.55.00
Standard1,6 l/s1,5°DN 70/DN 100310 mm x 200 mmNein1,5°0,6 kg2700.05.00
350 mm x 200 mmJa1,5°0,6 kg2700.00.00
1 l/s1,5°DN 50260 mm x 200 mmNein1,5°0,5 kg2500.05.00
330 mm x 200 mmJa1,5°0,5 kg2500.00.00
Flatline0,8 l/s1,5°DN 50260 mm x 200 mmNein1,5°0,4 kg2505.05.00
330 mm x 200 mmJa1,5°0,4 kg2505.00.00

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 23,85 €
  • Rabattgruppe: 2

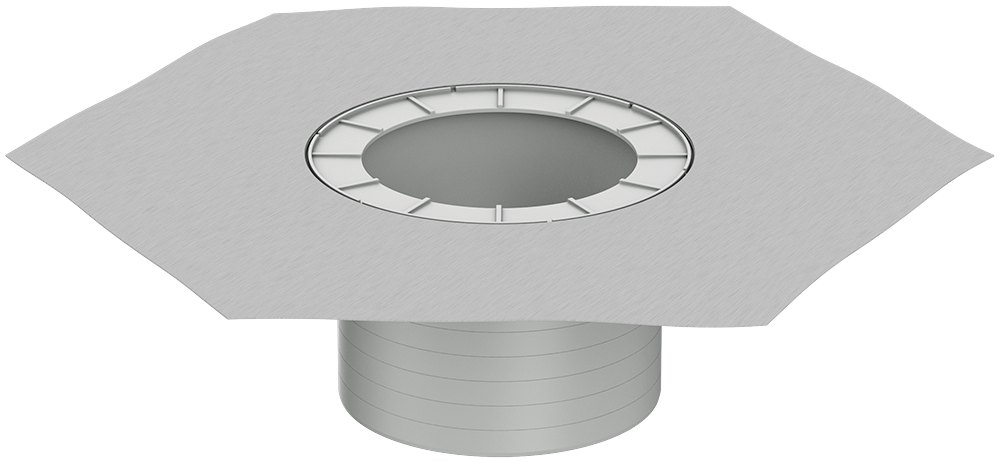

Pressdichtungsflansch

Passend für
  • Alle Bodenabläufe Easyflow
Beschreibung
  • Flansch aus Kunststoff
  • Losflansch aus Edelstahl
  • Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
  • Gewicht: 0,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 80,35 €
  • Rabattgruppe: 2

Aufsatzstück Easyflow

Passend für
  • Bodenablauf Easyflow DN 50
  • Aufsatzrahmen und Höhenverstellring
    • 2019.01.00
    • 2019.01.15
    • 2019.05.00
    • 2019.05.15
Beschreibung
  • Kunststoff
  • Werkseitig angebrachte Dichtmanschette
  • Höhe = 100mm
  • Stufenweise kürzbar
  • Zur Aufnahme von Höhenverstellring und Aufsatzrahmen mit Rost
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 77,38 €
  • Rabattgruppe: 2

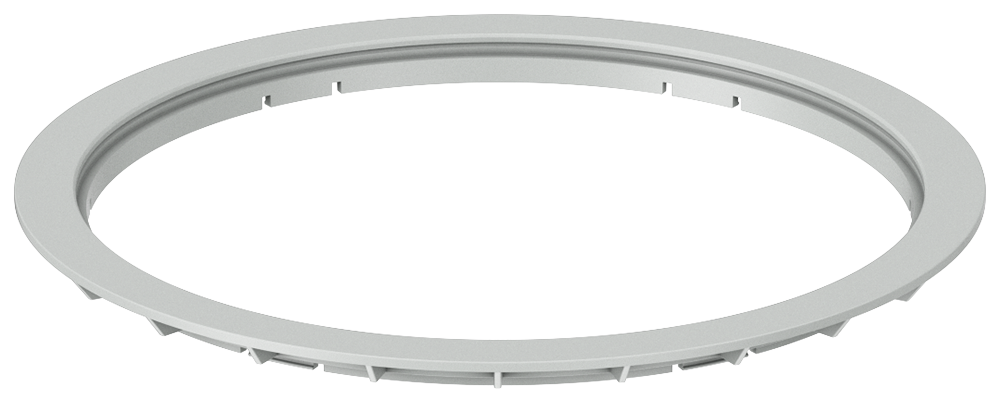

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5mm
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,84 €
  • Rabattgruppe: 2

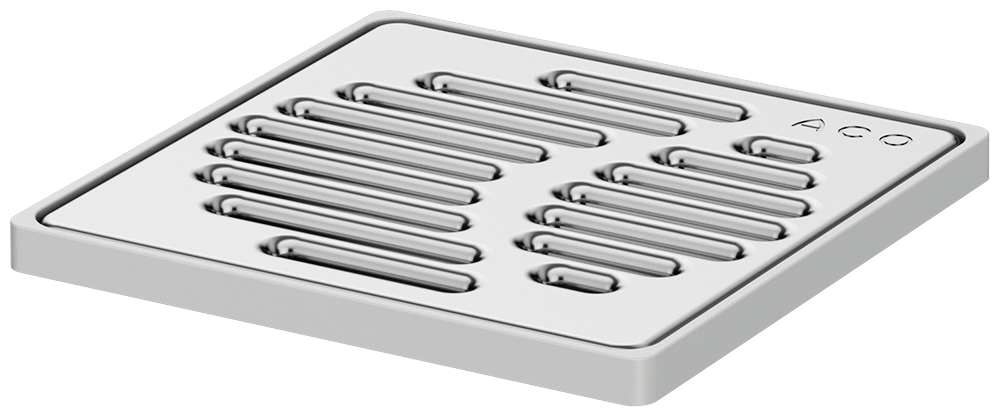

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150mm
  • K3
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 37,10 €
  • Rabattgruppe: 2

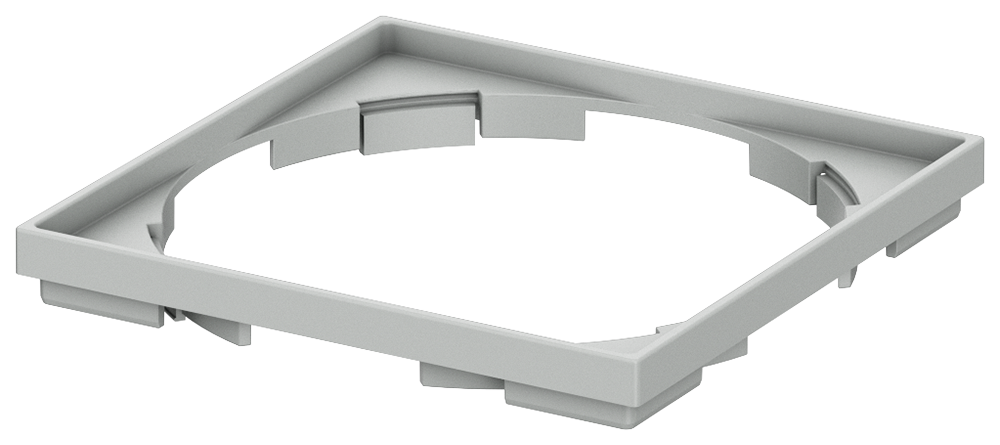

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7mm
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,84 €
  • Rabattgruppe: 2

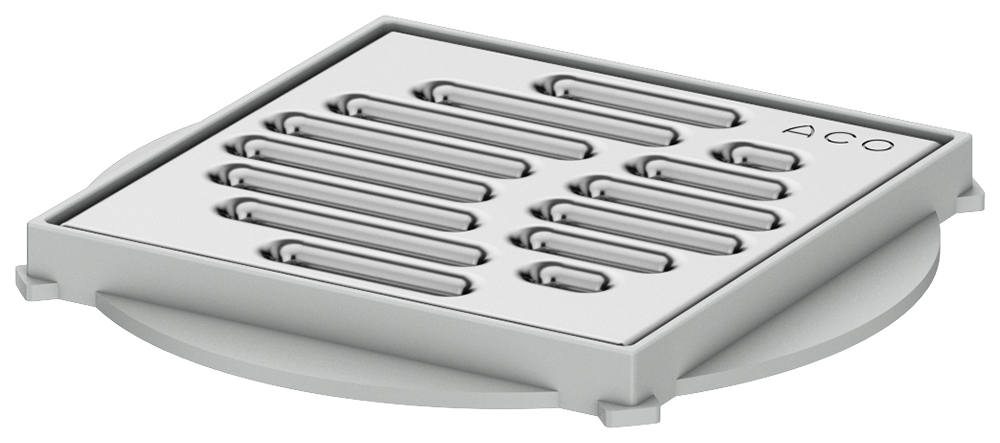

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100mm
  • K3
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 33,92 €
  • Rabattgruppe: 2
