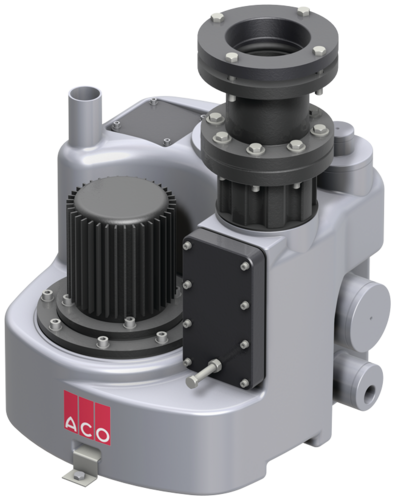

Hebeanlagen Muli-Star mono MDP1/MWP1
Produktvorteile
- Geringes Gewicht: 31 kg
- Laufruhe durch niedrige Drehzahl
- Freier Durchgang: 57 mm
- Schnelle Montage
- Anschlussfertig
- Einbringung durch Abdeckung KM 600 möglich
- Verstopfungsfreies Freistromlaufrad

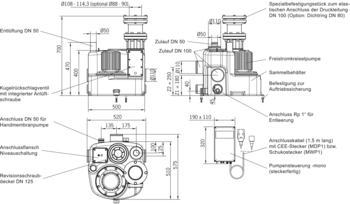

Produktinformationen
- Anwendungsbereich
- Zur Installation und Anwendung in frostgeschützten Kellerräumen von Einfamilienhäusern oder Souterrainwohnungen unterhalb der Rückstauebene wie z.B. Nutz- und Hobbyräumen, Waschküchen oder Einliegerwohnungen
- Für häusliches fäkalienhaltiges Abwasser
- Sammelbehälter aus Polyethylen
- Mit Grundablass Rp 1"
- Mit Revisionsöffnung zur einfachen Wartung, Durchmesser: 133 mm
- Mit Befestigungsset zur auftriebssicheren Verankerung
- Anschluss für Handmembranpumpe DN 50
- Mit 3 horizontalen Zulaufstutzen DN 100
- Mit 1 vertikalen Zulaufstutzen DN 50/DN 100
- Mit Entlüftungsanschluss DN 50 zum Anschluss an Kunststoffrohr
- Anschluss Druckleitung
- Spezial-Rückflussverhinderer mit Kugel im Gehäuse integriert mit Entleerungsschraube
- Mit integriertem Spezial-Befestigungsstück DN 100 zum elastischen Anschluss der Druckleitung von 108 – 114,3 mm Rohraußendurchmesser
- Mit Anschlussflansch für Absperrschieber DN 80 PN 10
- Pumpenaggregat
- Drehstrommotor (MDP1): 400 V, 50 Hz
- Wechselstrommotor (MWP1): 230 V, 50 Hz
- Schutzart IP 68
- Mit verstopfungsfreiem Freistromlaufrad
- Mit pneumatischer Niveauschaltung mit 5 m Steuerleitung, einstellbar auf Zulaufhöhe
- Schalt- und Warngerät
- Schutzart IP 54
- Mit 1,5 m Kabel und CEE-Stecker (bei MDP1) bzw. mit Schukostecker (MWP1)
- Mit potenzialfreier Sammelstör- und Betriebsmeldung
- Geprüft gemäß DIN EN 12050‑1 (fäkalienhaltiges Abwasser)
- Zulässige Fördertemperatur bis 40°C (kurzfristig bis max. 60°C)
Infobox
Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Verlängerungskabel für Antenne GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Absperrschieber DN 80 für Druckseite
Passend für
- LipuSmart-P
- Muli-Star MDP1/MWP1
- Muli-Star DDP 1/2
Beschreibung
- Aus Gusseisen
- 8 Schrauben und Muttern
- 1 Dichtung DN 80
- Baulänge: 180 mm
- Nenndruck: PN16
- Gewicht: 19,4 kg
Rundschnurring
Passend für
- LipuSmart-P
- Powerlift Einbauset DN 100
- Fäkablock II
- Vorbehälteranlage-duo
- Alle Muli Abwasserhebeanlagen
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 80
- Spannbereich: 88 - 93 mm
- Gewicht: 0,3 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
Handmembranpumpe R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Wandbefestigung
- Inkl. Schlauch
- Lichte Weite: 48 mm
- Inkl. Schlauchschellen
- Saughöhe: max. 6 m
- Förderhöhe: max. 10 m
- Gewicht: 14,4 kg
Dreiwegehahn R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 3,3 kg
Absperrschieber R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 1 kg
