ACO GmbH


Kleinhebeanlagen Sinkamat-K duo

Produktvorteile

  • Schnellkupplung zur werkzeuglosen Montage/Demontage der Pumpe
  • Optional Abdichtung WU-Beton möglich
  • Mehrere Anschlussmöglichkeiten vorhanden
  • Wahlweise Abdeckung für wählbare Oberfläche und Geruchsverschluss

Produktinformationen

  • Anwendungsbereiche
    • Zur Unterflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene wie z.B. Keller-, Hobbyräume und Waschküchen
    • Für häusliches fäkalienfreies Schmutzwasser aus Duschen, Waschtischen, etc.
  • Geprüft gemäß DIN EN 12050-2
  • Gehäuse aus Polyethylen
  • Mit 3 Zulaufstutzen DN 100
  • Ein Stutzen für Kabeldurchführung DN 70
  • Entlüftungsstutzen DN 50
  • Druckleitungszusammenführung mit integrierten Rückstauklappen
    • Anschluss DN 40
    • Spitzende ∅ 50 mm
  • Aufsatzstück
    • Mit teleskopischer Höhenverstellbarkeit: 30 – 70 mm
    • Rahmenmaß: 360 x 300 mm
  • 2 Pumpenaggregate
  • Motorgehäuse und Welle aus Edelstahl
  • Pumpengehäuse und Laufrad aus Kunststoff
  • Abdichtung Pumpengehäuse zum Motor durch Gleitringdichtung
  • Pneumatische Niveauschaltung mit 10 m Steuerleitung

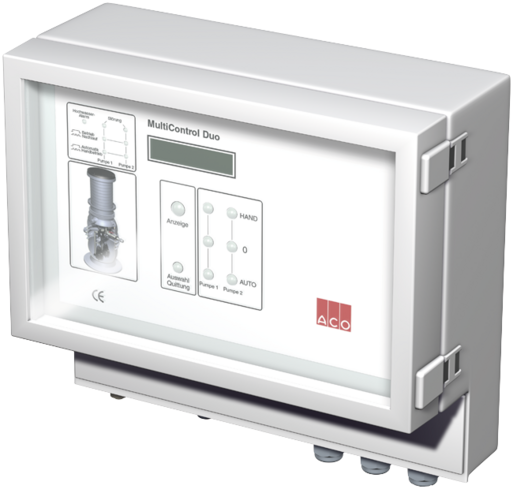

  • Inkl. Schalt- Warngerät
    • Schutzart IP 54
    • Mit 1,5 m Anschlusskabel und Schukostecker
    • Mit potenzialfreier Sammelstörmeldung und Betriebsmeldung
  • Druckleitungsanschluss nach DIN EN ISO 15493
    • PVC-U; 50-40-R 1 ¼"
  • Inklusive Steuerung
  • Ohne Druckleitungsset

Infobox

Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.

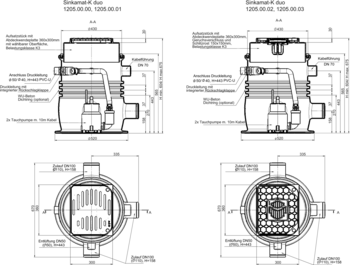

Maßzeichnung
TypKorngrößeGesamtvolumenNutzenvolumen Zulaufhöhe Z1Artikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][l][l]

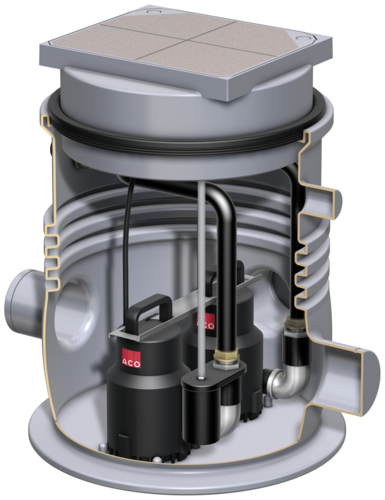

Bild50/1-K duo1070151205.00.003760,00G1
50/1-K duo Salt1070150175.33.614660,00G1
Bild50/2-K duo1070151205.00.014300,00G1
50/2-K duo Salt1070150175.33.625340,00G1
Bild50/1-K duo1070151205.00.023980,00G1
50/1-K duo Salt1070150175.33.634790,00G1
Bild50/2-K duo1070151205.00.034540,00G1
50/2-K duo Salt1070150175.33.645785,00G1
Maßzeichnung
TypKorngrößeGesamtvolumenZulaufhöhe Z1AufsatzstückGewichtArtikel-Nr.
50/1-K duo10 mm70 l15 l
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
27 kg1205.00.00
50/1-K duo Salt10 mm70 l15 l0175.33.61
50/2-K duo10 mm70 l15 l
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
32 kg1205.00.01
50/2-K duo Salt10 mm70 l15 l0175.33.62
50/1-K duo10 mm70 l15 l
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
29 kg1205.00.02
50/1-K duo Salt10 mm70 l15 l0175.33.63
50/2-K duo10 mm70 l15 l
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
33 kg1205.00.03
50/2-K duo Salt10 mm70 l15 l0175.33.64
Artikel-Nr.FörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-TemperaturMotorleistungKenndaten
2 m3 m4 m5 m6 m7 m8 m9 mNormalMaximalP1P2StromaufnahmeSpannungDrehzahl
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/h][°C][°C][kW][kW][A][V][U/min]
1205.00.002-4,32,471,521,00,4840700,30,131,82302800
1205.00.022-4,32,471,521,00,4840700,30,131,82302800
0175.33.612-4,51,61,271,00,620,3740700,30,131,82302800
0175.33.632-4,51,61,271,00,20,3740600,30,131,82302800
1205.00.012-8,73,653,353,022,682,31,821,250,640700,850,433,72302800
1205.00.032-8,73,653,353,022,682,31,821,250,640700,850,433,72302800
0175.33.622-9,53,02,752,42,251,9440600,850,433,72302800
0175.33.642-9,53,02,752,42,251,9440600,850,433,72302800

Kontaktgeber

Passend für
  • Signalanalge 0150.26.73
  • Für fäkalienfreies Abwasserwasser
  • Tauchpumpen "Sat"
  • Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
  • Für separate Signalanlage/potentialfreie Störmeldung Niveau
  • Gehäuse aus Kunststoff, Werkstoff Polypropylen
  • Anschlusskabel: 10 m
  • Schutzart: IP 68/2 bar
  • Schaltleistung: 5 A/250 V
  • Schaltwinkel: 10°
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 197,16 €
  • Rabattgruppe: 12

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
  • Rabattgruppe: 12

Pumpe 50/mono 1-K

Passend für
  • Sinkamat - Unterflur
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 485,00
  • Rabattgruppe: G1
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Mit Schwimmer

Pumpe 50/mono 2-K

Passend für
  • Sinkamat - Unterflur
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 694,00
  • Rabattgruppe: G1
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Mit Schwimmer

Pumpe 50/duo 1-K

Passend für
  • Sinkamat - Unterflur
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 819,00
  • Rabattgruppe: G1
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Ohne Schwimmer

Pumpe 50/duo 2-K

Passend für
  • Sinkamat - Unterflur
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1195,00
  • Rabattgruppe: G1
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Ohne Schwimmer

Schlitzrost

Passend für
  • Sinkamat - Unterflur
Beschreibung
  • Abmessung 142,5 x 142,5 mm
  • Aus Edelstahl
  • Mit Geruchsverschluss
  • Mit Rost
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 25,75
  • Rabattgruppe: S1

Schmierfett

Passend für
  • Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel

Pumpe 50/ mono 1-K A-Salt

Passend für
  • Sinkamat – Unterflur
Beschreibung
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Mit Schwimmer
  • Zehnder:S-ZPK30 A

Pumpe 50/ mono 2-K A-Salt

Passend für
  • Sinkamat – Unterflur
Beschreibung
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Mit Schwimmer
  • Zehnder:S-ZPK35 A

Pumpe 50/ duo 1-K Salt

Passend für
  • Sinkamat – Unterflur
Beschreibung
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Ohne Schwimmer
  • Zehnder:S-ZPK30

Pumpe 50/ duo 2-K Salt

Passend für
  • Sinkamat – Unterflur
Beschreibung
  • Aus Kunststoff
  • Mit 10 m Kabel
  • Ohne Schwimmer
  • Zehnder-S-ZPK35

Innengarnitur Spiralschlauch mono

Passend für
  • Sinkamat – Unterflur

Innengarnitur Druckleitungsanschluss mono

Passend für
  • Sinkamat – Unterflur

Schraubmuffe und Kleber

Passend für
  • Druckleitungsset Ø 50 mm
Beschreibung
  • Zur Herstellung einer Schraubverbindung
  • Aus Kunststoff

Doppelmuffe und Kleber

Passend für
  • Druckleitungsset Ø 50 mm
Beschreibung
  • Zur festen Verbindung zweier Schlauchenden
  • Aus Kunststoff

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
  • Rabattgruppe: 12

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: -20°C bis 85°C

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
  • Rabattgruppe: 12

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. >85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
  • Rabattgruppe: 12

Aufsatzstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
  • Gewicht: 2,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 69,96 €
  • Rabattgruppe: 7

Abdeckwendeplatte

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung

Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung

  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
  • Rabattgruppe: 7

Druckleitungsset ø50 mm

Passend für
  • Sinkamat-K (Unterflur)
    • Mono
    • Duo
  • Muli-UF (Unterflur)
Beschreibung
  • 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1 ¼"
  • Max. Arbeitsdruck: 6 bar
  • Gewicht: 4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 139,92 €
  • Rabattgruppe: 12

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
  • Rabattgruppe: 7

Abdeckplatte komplett

Passend für
  • Sinkamat-K
    • 620441
    • 620442
    • 620491
    • 620492
    • 1205.00.00
    • 1205.00.01
    • 1205.00.02
    • 1205.00.03
Beschreibung
  • Abdeckung für wählbare Oberfläche
  • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
  • Mit Geruchsverschluss
    • Sperrwasserhöhe: 50 mm
  • Gewicht: 2,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 234,26 €
  • Rabattgruppe: 12

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
  • Rabattgruppe: 7
