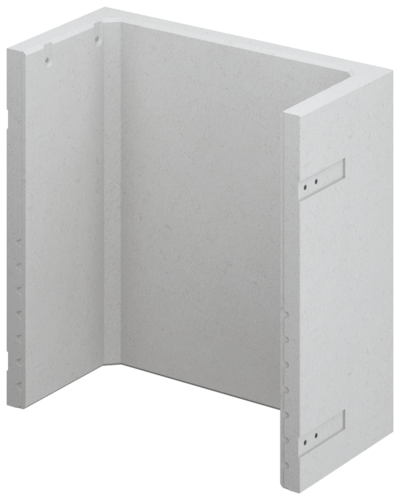

Lichtschächte 500 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung entsprechend der Verkehrslasten
Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage möglich)
100 mm Wandstärke
Radlast bis max. 50 kN (5 t), SLW 30
Rostseitig ohne Falz
Angegebenen Maße sind lichte Innenmaße
Ohne Befestigungsmaterial
Lkw-befahrbare Lichtschächte bis zu einer lichten Höhe von 2200 mm benötigen immer 2 Paar Befestigungswinkel
Lichte Tiefe von 1000 mm auf Anfrage möglich
Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
Lieferzeit generell auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1270	1500	100	990	380827
	1800	100	1187	380828
	2000	100	1318	380829
1520	1500	100	1100	380836
	1800	100	1319	380837
	2000	100	1465	380838
1800	1500	100	1223	385400
	1800	100	1467	385401
	2000	100	1630	385402
2050	1500	100	1315	380845
	1800	100	1577	380846
	2000	100	1753	380847

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1270 mm	1500 mm	100 mm	990 kg	380827
	1800 mm	100 mm	1187 kg	380828
	2000 mm	100 mm	1318 kg	380829
1520 mm	1500 mm	100 mm	1100 kg	380836
	1800 mm	100 mm	1319 kg	380837
	2000 mm	100 mm	1465 kg	380838
1800 mm	1500 mm	100 mm	1223 kg	385400
	1800 mm	100 mm	1467 kg	385401
	2000 mm	100 mm	1630 kg	385402
2050 mm	1500 mm	100 mm	1315 kg	380845
	1800 mm	100 mm	1577 kg	380846
	2000 mm	100 mm	1753 kg	380847

Befestigungssets / Zubehör

Winkelrahmen für Lkw-befahrbare Maschenroste – Einsatz ohne Hinterfüllplatte

Maschenroste zum Einlegen in Winkelrahmen – Einsatz ohne Hinterfüllplatte

Winkelrahmen für LKW-befahrbare Maschenroste – Einsatz mit Hinterfüllplatte

Maschenroste zum Einlegen in Winkelrahmen – Einsatz mit Hinterfüllplatte

Hinterfüllplatten – Lkw-befahrbar
