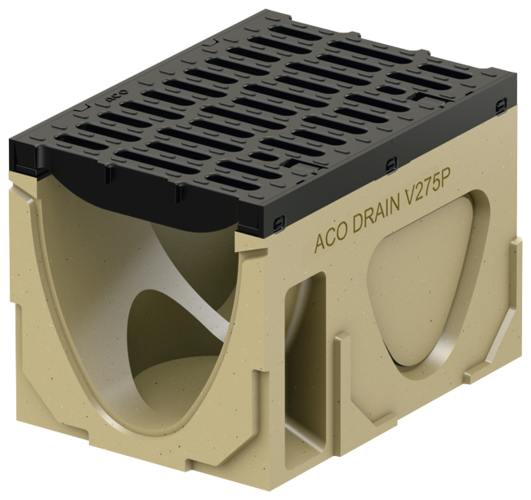

ACO DRAIN® PowerDrain - Rinne ohne Sohlengefälle, 500 mm

Produktvorteile

  • Mit allgemeiner bauaufsichtlicher Zulassung (abZ) Z‑74.4‑78 für die Verwendung in LAU-Anlagen
  • Mit selbsthemmender Sicherheitsarretierung Powerlock
  • Mit ACO DRAIN® Sicherheitsfalz (SF)
  • Mit V-Querschnitt
  • Mit austauschbarer integrierter Dämpfung
  • Rinnenkörper aus Polymerbeton

Produktinformationen

  • Rinnensystem gemäß DIN EN 1433/DIN 19580
  • Nennweite 275 mm
  • Klassen A 15 – F 9001)
  • Mit Kantenschutz 8 mm aus Gusseisen EN-GJS, KTL-beschichtet
  • Mit Stegrost aus Gusseisen EN-GJS, KTL-beschichtet
  • Einlaufquerschnitt: 1106 cm²/m
  • Schlitzweite 20 mm
  • Für Rohranschlüsse in LAU-Anlagen ist gemäß abZ ausschließlich die Ausführung mit eingegossenem Rohrstutzen zulässig
  • Für die Ausführung mit eingegossenem PE-HD Rohrstutzen gilt Lieferzeit auf Anfrage
  • Optional: Ausführung mit eingegossenem PP-Rohrstutzen
  • Wahlweise mit ausschlagbarer Vorformung oder senkrechtem, flüssigkeitsdichtem Rohranschluss
  • Bei der Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss wahlweise mit Lippenlabyrinthdichtung (LLD) aus NBR oder eingegossenem PE-HD Rohrstutzen SDR 17,6 speziell für die Verwendung gemäß abZ
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
  • *) Rinnenkörper mit LLD-Rohranschluss haben eine 5 mm größere Bodensärke als die anschließbaren Rinnenkörper
    • Beispiel: 5.0.2 passt zu Typ 5, 5.0, 5.1, 5.2
AbmessungenTypGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
5003553500.170,611682608,00PD
3755.177,611692608,00PD
40010.180,111702608,00PD
45020.185,811712608,00PD
5003553500.268,311683639,00PD
3755.274,011693639,00PD
40010.280,011703639,00PD
45020.281,511713639,00PD
500355350/4100.380,7130419927,00PD
375/4355.384,1130420927,00PD
400/46010.384,6130421927,00PD
450/51020.391,2130422927,00PD

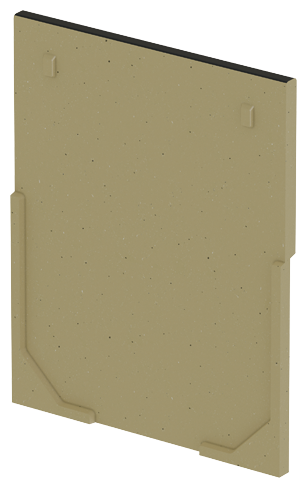

Kombistirnwand

Passend für
  • V 275/300 P 0. - 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz, KTL-beschichtet
  • Baulänge 20 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 80,00
  • Rabattgruppe: PD
  • Gewicht: 7,7 kg

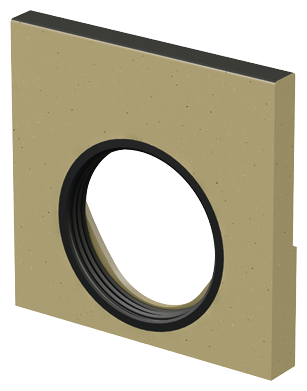

Stirnwand für Rinnenende (LLD)

Passend für
  • V 275/300 P 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: PD
  • Gewicht: 8,9 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 275/300 P 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: PD
  • Gewicht: 10 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 275/300 P 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: PD
  • Gewicht: 10,7 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 275/300 P 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: PD
  • Gewicht: 12,4 kg

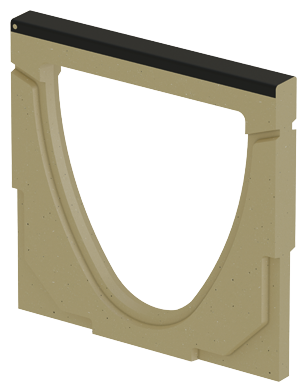

Adapter für Fließrichtungswechsel

Passend für
  • V 275/300 P 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz, KTL-beschichtet
  • Baulänge: 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 97,00
  • Rabattgruppe: PD
  • Gewicht: 6,4 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 275/300 P 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz, KTL-beschichtet
  • Baulänge: 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 97,00
  • Rabattgruppe: PD
  • Gewicht: 6,4 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 275/300 P 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz, KTL-beschichtet
  • Baulänge: 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 97,00
  • Rabattgruppe: PD
  • Gewicht: 6,6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 275/300 P 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz, KTL-beschichtet
  • Baulänge: 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 97,00
  • Rabattgruppe: PD
  • Gewicht: 7,1 kg

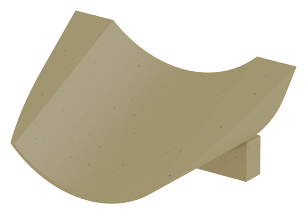

Übergangsstück

Passend für
  • Sohlensprung 25 mm
Beschreibung
  • Zur Überbrückung von Höhendifferenzen, bei Verlegung im Stufengefälle
    • Artikel 12600: Zum Beispiel von 0.0. auf 5.0
    • Artikel 12601: Zum Beispiel von 0.0 auf 10.0
  • Aus Polymerbeton
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 48,00
  • Rabattgruppe: PD
  • Gewicht: 0,2 kg

Übergangsstück

Passend für
  • Sohlensprung 50 mm
Beschreibung
  • Zur Überbrückung von Höhendifferenzen, bei Verlegung im Stufengefälle
    • Artikel 12600: Zum Beispiel von 0.0. auf 5.0
    • Artikel 12601: Zum Beispiel von 0.0 auf 10.0
  • Aus Polymerbeton
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 48,00
  • Rabattgruppe: PD
  • Gewicht: 0,8 kg

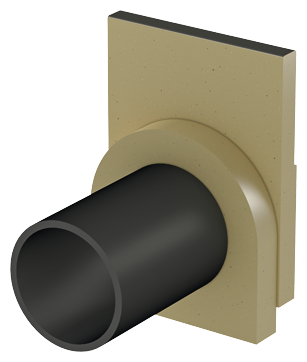

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 275/300 P 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 100 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 437,00
  • Rabattgruppe: PD
  • Gewicht: 15,7 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 275/300 P 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
  • Baulänge 100 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 437,00
  • Rabattgruppe: PD
  • Gewicht: 17,4 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 441,00
  • Rabattgruppe: SZ
  • Gewicht: 13,1 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 493,00
  • Rabattgruppe: SZ
  • Gewicht: 14,4 kg

Dichtstoff Eurolastic TC 30 S

Passend für
  • Rinnensystem Multiline
  • Rinnensystem PowerDrain
  • Rinnensystem Monoblock
Beschreibung
  • Zum dauerelastischen Abdichten des Sicherheitsfalzes (SF)
  • Polysulfid, zwei Komponenten
  • 450 ml Kartusche
  • Verbrauchsangaben siehe Seite 283
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 61,50
  • Rabattgruppe: SZ
  • Gewicht: 1 kg

Primer

Passend für
  • Rinnensystem Multiline
  • Rinnensystem PowerDrain
  • Rinnensystem Monoblock
Beschreibung
  • Geprüft im System mit Eurolastic TC 30 G und Eurolastic TC 30 S.
  • 1 Liter Gebinde
  • Verbrauchsangaben siehe Seite @@@
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 123,00
  • Rabattgruppe: SZ
  • Gewicht: 1,1 kg

Verarbeitungsset

Passend für
  • In Kombination mit Dichtstoff und Primer zum dauerelastischen Abdichten des Sicherheitsfalzes (SF)
Beschreibung
  • 3-teilig, bestehend aus Industriepistole, Mischständer und Kartuschenrührer
  • Wiederverwendbar
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 593,00
  • Rabattgruppe: SZ
  • Gewicht: 3,5 kg

Polyesterklebemasse

Passend für
  • Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
  • Für bauseitiges Verkleben
  • 0,5 kg Gebinde
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 44,75
  • Rabattgruppe: H1
  • Gewicht: 0,9 kg

Bedienwerkzeug

Passend für
  • Rinnenkörper mit Sicherheitsstopfen
  • Punktablauf mit Sicherheitsstopfen
  • Trennablauf - Kurzform
Beschreibung
  • Zum Öffnen und Verschließen der Sicherheitsstopfen
  • Aus Edelstahl
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 149,50
  • Rabattgruppe: SZ
  • Gewicht: 1 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
  • Rabattgruppe: SZ
  • Gewicht: 0,3 kg
