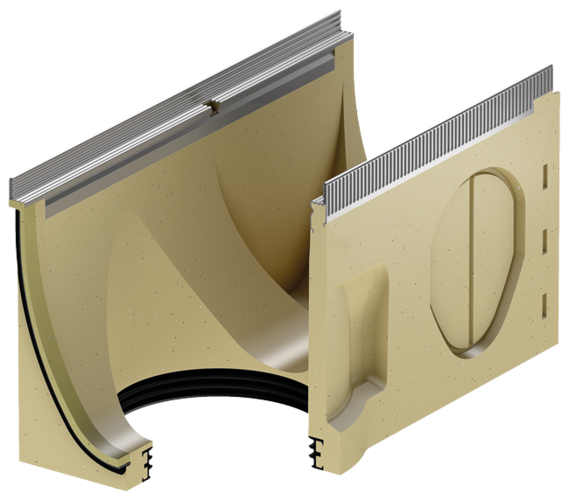

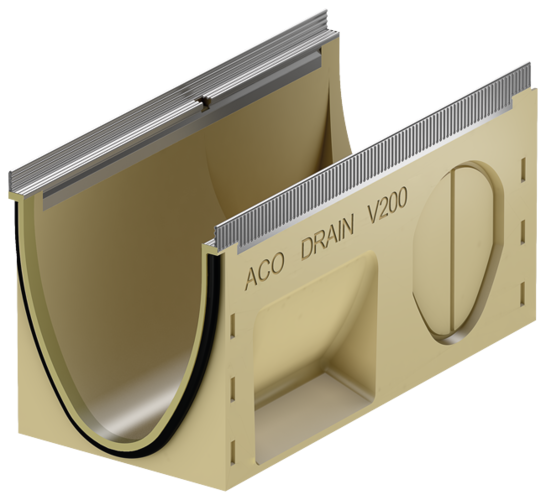

ACO DRAIN® Multiline Seal in - Rinnen ohne Sohlengefälle, 500 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Für den Grundwasserschutz
  • Für den Bauwerksschutz
  • Für ein kontrolliertes Regenwassermanagement
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Robuster Rinnenkörper
  • Mit schraubloser Rostarretierung Drainlock

Produktinformationen

  • Rinnensystem gemäß DIN EN 1433 / DIN 19580
  • Nennweite 200 mm
  • Klassen A 15 – E 6001)
  • Wahlweise in den Kantenschutzausführungen Stahl verzinkt oder Edelstahl
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss
  • Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
  • *) Rinnenkörper mit LLD-Rohranschluss haben eine 10 mm größere Bodenstärke als die anschließbaren Rinnenkörper
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
5002352650.120,013353195,00ML
2905.121,213354195,00ML
31510.122,513355195,00ML
36520.125,013357195,00ML
5002352750.220,6133532112,50ML
3005.221,9133542112,50ML
32510.223,3133552112,50ML
37520.225,9133572112,50ML

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
5002352650.120,6133731222,00ML
2905.121,9133741222,00ML
31510.123,1133751222,00ML
36520.125,6133771222,00ML
5002352750.221,2133732244,00ML
3005.222,6133742244,00ML
32510.223,9133752244,00ML
37520.226,6133772244,00ML

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, C 250
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 24,40
  • Rabattgruppe: ML
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, D 400
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 36,75
  • Rabattgruppe: ML
  • Gewicht: 0,2 kg

Kombistirnwand

Passend für
  • V 200 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML
  • Gewicht: 5,6 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 108,50
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 108,50
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 108,50
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 108,50
  • Rabattgruppe: ML

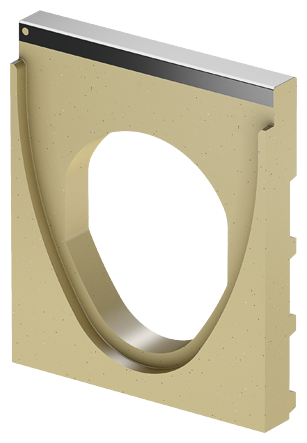

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
  • Rabattgruppe: ML

Kombistirnwand

Passend für
  • V 200 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML
  • Gewicht: 5,6 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 199,00
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 199,00
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 199,00
  • Rabattgruppe: ML

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 199,00
  • Rabattgruppe: ML

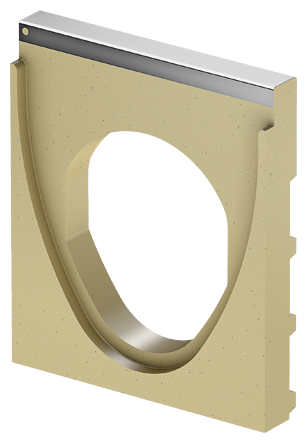

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 145,00
  • Rabattgruppe: ML

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 7,00
  • Rabattgruppe: ML
  • Gewicht: 0,1 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 883,00
  • Rabattgruppe: SZ
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 441,00
  • Rabattgruppe: SZ
  • Gewicht: 13,1 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 493,00
  • Rabattgruppe: SZ
  • Gewicht: 14,4 kg

Brandschutz-Einsatz

Passend für
  • Zwischenelement (Gusseisen)
    • Art. 7034.10.12
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 130,00
  • Rabattgruppe: SZ
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 171,20 €
  • Rabattgruppe: 1

Polyesterklebemasse

Passend für
  • Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
  • Für bauseitiges Verkleben
  • 0,5 kg Gebinde
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 44,75
  • Rabattgruppe: H1
  • Gewicht: 0,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
  • Rabattgruppe: SZ
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 28,25
  • Rabattgruppe: SZ
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 15,30
  • Rabattgruppe: ML
  • Gewicht: 0,5 kg

Trafo Eyeleds

Passend für
  • Eyeleds
Beschreibung
  • Mit Stromzufuhr
  • Mit 3,5 m Sekundärkabel (orange)
  • Mit 1,2 m Netzkabel (schwarz)
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 189,00
  • Rabattgruppe: ML
  • Gewicht: 0,5 kg

Verlängerungskabel Eyeleds

Passend für
  • Eyeleds
,
  • Länge: 5 Meter
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 66,50
  • Rabattgruppe: ML
  • Gewicht: 0,2 kg

Basisset Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Lichtfarbe weiß
Beschreibung
  • Trafo
  • Durchgangs- und Endpunkt
  • 1 x Verbindungskabel 650 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1220,00
  • Rabattgruppe: ML
  • Gewicht: 3 kg

Basisset Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Lichtfarbe blau
Beschreibung
  • Trafo
  • Durchgangs- und Endpunkt
  • 1 x Verbindungskabel 650 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1220,00
  • Rabattgruppe: ML
  • Gewicht: 3 kg

Kabel Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Länge: 0,65 Meter
Beschreibung
  • Zur Überbrückung von Leerrosten
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 116,00
  • Rabattgruppe: ML
  • Gewicht: 0,2 kg

Kabel Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Länge: 2 Meter
Beschreibung
  • Zur Überbrückung von Leerrosten
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 119,00
  • Rabattgruppe: ML
  • Gewicht: 0,7 kg

Kabel Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Länge: 5 Meter
Beschreibung
  • Zur Überbrückung von Leerrosten
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 134,00
  • Rabattgruppe: ML
  • Gewicht: 1,7 kg

Erweiterungsset Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Lichtfarbe weiß
Beschreibung
  • Lichtpunkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 425,00
  • Rabattgruppe: ML
  • Gewicht: 1,1 kg

Erweiterungsset Lichtpunkt

Passend für
  • Stegrost für Lichtpunkt
  • Lichtfarbe blau
Beschreibung
  • Lichtpunkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 425,00
  • Rabattgruppe: ML
  • Gewicht: 1,1 kg
