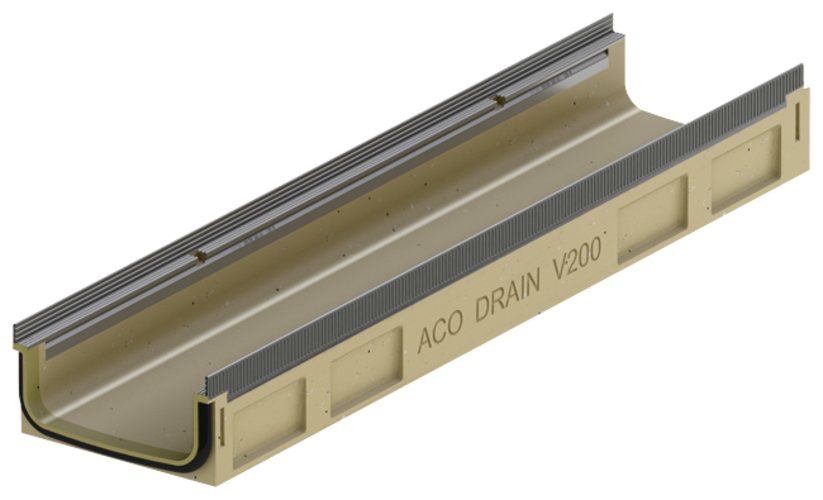

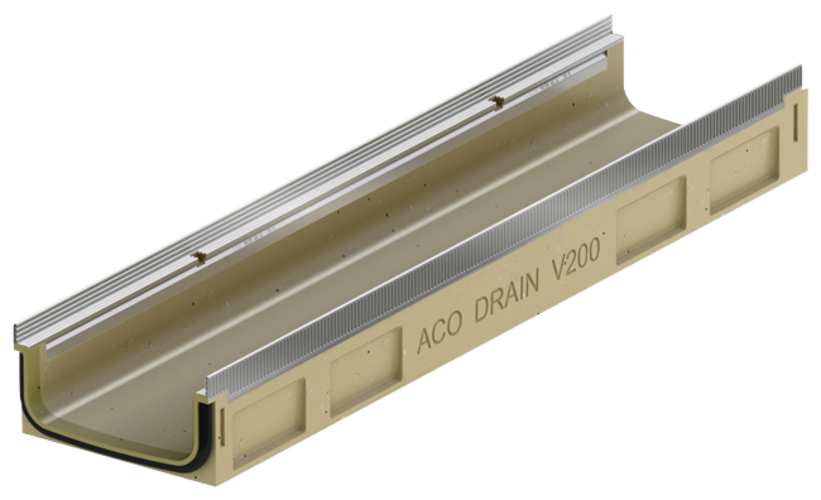

Flachrinne ohne Sohlengefälle, 1000 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Für den Grundwasserschutz
- Für den Bauwerksschutz
- Für ein kontrolliertes Regenwassermanagement
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Robuster Rinnenkörper
- Mit schraubloser Rostarretierung Drainlock
Produktinformationen
- Rinnensystem gemäß DIN EN 1433 / DIN 19580
- Nennweite 200 mm
- Klassen A 15 – E 6001)
- Wahlweise in den Kantenschutzausführungen Stahl verzinkt oder Edelstahl
- Wahlweise mit oder ohne senkrechtem, wasserdichtem Rohranschluss
- Ausführung mit senkrechtem, wasserdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
- Passende Kombinationen in der Bauhöhe (BH) bespielhaft anhand der Ausführung Stahl verzinkt sind: * 133511 und 133512 (BH 120)
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Weitere Revit Versionen finden Sie unter: BIM.
Ausführung Kantenschutz: Stahl verzinkt
ACO Drainlock Roste, NW 200, Klasse B 125
ACO Drainlock Roste, NW 200, Klasse C 250
ACO Schlitzrahmen, NW 200, Klasse C 250
ACO Drainlock Roste, NW 200, Klasse D 400
ACO Schlitzrahmen, NW 200, Klasse D 400
ACO Drainlock Roste, NW 200, Klasse E 600
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 7,20
- Rabattgruppe: ML
- Gewicht: 0,1 kg
Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen, C 250
Beschreibung
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 25,25
- Rabattgruppe: ML
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Gewicht: 0,1 kg
Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen, D 400
Beschreibung
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 37,75
- Rabattgruppe: ML
- Gewicht: 0,2 kg

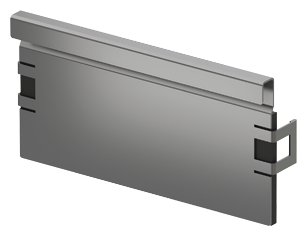

Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,75
- Rabattgruppe: ML
- Gewicht: 0,5 kg

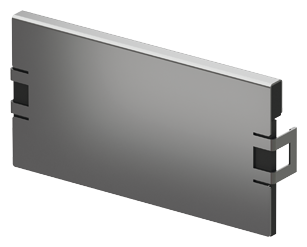

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,75
- Rabattgruppe: ML
- Gewicht: 0,5 kg

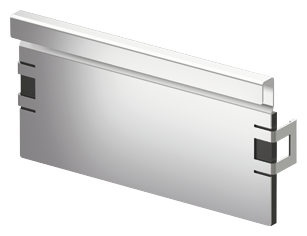

Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 138,25
- Rabattgruppe: ML
- Gewicht: 0,5 kg

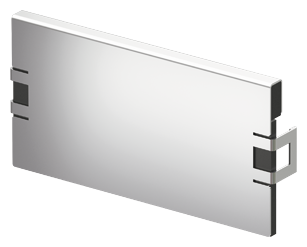

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 138,25
- Rabattgruppe: ML
- Gewicht: 0,5 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 931,00
- Rabattgruppe: SZ
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 441,00
- Rabattgruppe: SZ
- Gewicht: 13,1 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 493,00
- Rabattgruppe: SZ
- Gewicht: 14,4 kg
Brandschutz-Einsatz
Passend für
- Zwischenelement (Gusseisen)
- Art. 7034.10.12
Beschreibung
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 130,00
- Rabattgruppe: SZ
- Gewicht: 0,5 kg
- Nettopreis 01.01.2025 in €: 171,20 €
- Rabattgruppe: 1
Herausnehmbarer Schmutzfang
Passend für
- Multiline Seal in Flachrinnen
- DN/OD 110
Beschreibung
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 88,75
- Rabattgruppe: ML
- Für senkrechten Abgang DN/OD 110
- Edelstahl (V2A)
- Gewicht: 0,3 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 29,25
- Rabattgruppe: SZ
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 30,00
- Rabattgruppe: SZ
- Gewicht: 0,2 kg
Rosthaken für Revisionsöffnung
Passend für
- Schlitzrahmen mit Revisionsöffnung
Beschreibung
- Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
- Stahl verzinkt
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 16,00
- Rabattgruppe: ML
- Gewicht: 0,5 kg
Trafo Eyeleds
Passend für
- Eyeleds
Beschreibung
- Mit Stromzufuhr
- Mit 3,5 m Sekundärkabel (orange)
- Mit 1,2 m Netzkabel (schwarz)
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 196,25
- Rabattgruppe: ML
- Gewicht: 0,5 kg
Verlängerungskabel Eyeleds
Passend für
- Eyeleds
- Länge: 5 Meter
Beschreibung
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 69,25
- Rabattgruppe: ML
- Gewicht: 0,2 kg
Basisset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe weiß
Beschreibung
- Trafo
- Durchgangs- und Endpunkt
- 1 x Verbindungskabel 650 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1267,00
- Rabattgruppe: ML
- Gewicht: 3 kg
Basisset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe blau
Beschreibung
- Trafo
- Durchgangs- und Endpunkt
- 1 x Verbindungskabel 650 mm
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1267,00
- Rabattgruppe: ML
- Gewicht: 3 kg
Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 0,65 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 120,50
- Rabattgruppe: ML
- Gewicht: 0,2 kg
Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 2 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 123,75
- Rabattgruppe: ML
- Gewicht: 0,7 kg
Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 5 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 139,25
- Rabattgruppe: ML
- Gewicht: 1,7 kg
Erweiterungsset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe weiß
Beschreibung
- Lichtpunkt
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 441,25
- Rabattgruppe: ML
- Gewicht: 1,1 kg
Erweiterungsset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe blau
Beschreibung
- Lichtpunkt
- Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 441,25
- Rabattgruppe: ML
- Gewicht: 1,1 kg
