ACO DRAIN® Multiline Seal in - Rinne mit Sohlengefälle

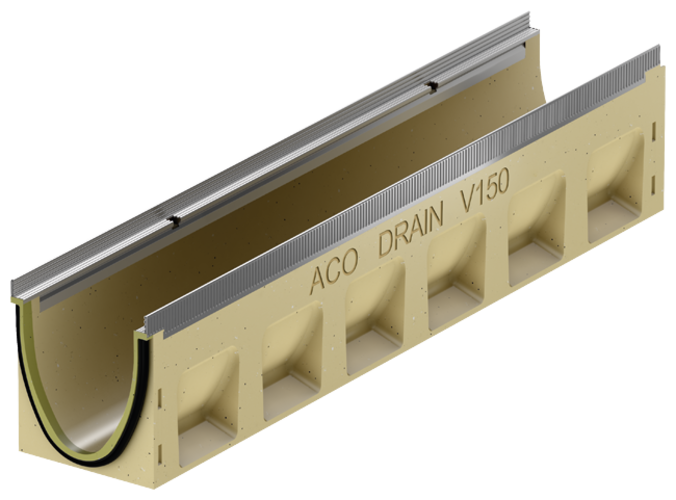

Rinnenkoerper Mit Sohlengefaelle 1000 Mm 335458

Rinnenkoerper Mit Sohlengefaelle 1000 Mm 345178

Produktvorteile

Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
Für den Grundwasserschutz
Für den Bauwerksschutz
Für ein kontrolliertes Regenwassermanagement
Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
Robuster Rinnenkörper
Mit schraubloser Rostarretierung Drainlock

Produktinformationen

Rinnensystem gemäß DIN EN 1433 / DIN 19580
Nennweite 150 mm
Klassen A 15 – E 600¹⁾
Wahlweise in den Kantenschutzausführungen Stahl verzinkt oder Edelstahl

Zur Verlegung mit integriertem Sohlengefälle 0,5 %
Typ 1-10 für bis zu 10 m Stranglänge
Alle Gefällerinnen sind an den Einlaufkasten anschließbar
Kombinationsmöglichkeiten für den Rinnenkörper:
- Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
- Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

Abmessungen			Typ	Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2026 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Länge	Breite	Höhe Anfang/Ende		Gewicht
[mm]	[mm]	[mm]		[kg]
1000	185	210/215	1	28,5	133301	124,50	ML
		215/220	2	28,8	133302	124,50	ML
		220/225	3	29,2	133303	124,50	ML
		225/230	4	29,6	133304	124,50	ML
		230/235	5	30,0	133305	124,50	ML
		235/240	6	30,5	133306	124,50	ML
		240/245	7	31,0	133307	124,50	ML
		245/250	8	31,5	133308	124,50	ML
		250/255	9	32,0	133309	124,50	ML
		255/260	10	32,5	133310	124,50	ML

Abmessungen			Typ	Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2026 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Länge	Breite	Höhe Anfang/Ende		Gewicht
[mm]	[mm]	[mm]		[kg]
1000	185	210/215	1	29,9	133401	271,00	ML
		215/220	2	30,2	133402	271,00	ML
		220/225	3	30,6	133403	271,00	ML
		225/230	4	31,0	133404	271,00	ML
		230/235	5	31,4	133405	271,00	ML
		235/240	6	31,9	133406	271,00	ML
		240/245	7	32,4	133407	271,00	ML
		245/250	8	32,9	133408	271,00	ML
		250/255	9	33,4	133409	271,00	ML
		255/260	10	33,9	133410	271,00	ML

ACO Drainlock Roste, NW 150, Klasse B 125

ACO Drainlock Roste, NW 150, Klasse C 250

ACO Schlitzrahmen, NW 150, Klasse C 250

ACO Drainlock Roste, NW 150, Klasse D 400

ACO Schlitzrahmen, NW 150, Klasse D 400

ACO Drainlock Roste, NW 150, Klasse E 600

Rosthaken

Passend für

Abdeckroste

Beschreibung

Zum Ausheben der Abdeckroste
Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
Stahl verzinkt
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 30,25
Rabattgruppe: SZ
Gewicht: 0,3 kg

Downloads

Merken

Artikel-Nr.
3000679

Universal Aushebewerkzeug für Revisionselemente

Passend für

Revisionselemente von Schlitzrahmen

Beschreibung

2er Set zum Ausheben des Revisionselements
Stahl verzinkt
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 16,00
Rabattgruppe: SZ
Gewicht: 0,6 kg

Downloads

Merken

Artikel-Nr.
2017401

Zwischenelement (Edelstahl)

Passend für

Rinnenkörper mit senkrechtem Abgang DN/OD 110

Beschreibung

Edelstahl
Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
Mit Sickeröffnungen
DN/OD 110
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 931,00
Rabattgruppe: SZ
Gewicht: 5 kg

Downloads

Merken

Artikel-Nr.
01043

Rosthaken, klein

Passend für

Maschenrost Q⁺
Compositrost
Längsprofilrost
Längsstegrost

Beschreibung

Zum Ausheben der Abdeckroste
Stahl, schwarz lackiert
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 30,00
Rabattgruppe: SZ
Gewicht: 0,2 kg

Downloads

Merken

Artikel-Nr.
01367

Endkappe für Schlitzrahmen

Passend für

Schlitzrahmen, C 250

Beschreibung

Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 26,25
Rabattgruppe: ML
Zum Abdecken der seitlichen Öffnungen
Rostfreier Stahl
2 Stück
Gewicht: 0,1 kg

Merken

Artikel-Nr.
446432

Endkappe für Schlitzrahmen

Passend für

Schlitzrahmen, D 400

Beschreibung

Zum Abdecken der seitlichen Öffnungen
Rostfreier Stahl
2 Stück
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 39,25
Rabattgruppe: ML
Gewicht: 0,2 kg

Merken

Artikel-Nr.
446433

Zwischenelement (Gusseisen)

Passend für

Rinnenkörper mit senkrechtem Abgang DN/OD 110

Beschreibung

Gusseisen EN-GJS
Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
MIt Sickeröffnungen
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 441,00
Rabattgruppe: SZ
Gewicht: 13,1 kg

Downloads

Merken

Artikel-Nr.
7034.10.12

Zwischenelement (Gusseisen)

Passend für

Rinnenkörper mit senkrechtem Abgang DN/OD 160

Beschreibung

Gusseisen EN-GJS
Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
MIt Sickeröffnungen
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 493,00
Rabattgruppe: SZ
Gewicht: 14,4 kg

Downloads

Merken

Artikel-Nr.
7036.10.12

Brandschutz-Einsatz

Passend für

Zwischenelement (Gusseisen)
- Art. 7034.10.12

Beschreibung

Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 130,00
Rabattgruppe: SZ
Gewicht: 0,5 kg
Preis/Stk. UVP zzgl. USt. 2026 [€]: 177,02 €
Rabattgruppe: 1

Downloads

Merken

Artikel-Nr.
7034.20.02

Polyesterklebemasse

Passend für

Zum Verkleben von Polymerbeton- und NEXITE^®-Fertigteilen

Beschreibung

Für bauseitiges Verkleben
0,5 kg Gebinde
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 47,25
Rabattgruppe: H1
Gewicht: 0,9 kg

Downloads

Merken

Artikel-Nr.
02163

Silikonfett

Passend für

Seal in Technologie

NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße

Beschreibung

Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
Inhalt: 23g
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 7,50
Rabattgruppe: ML
Gewicht: 0,1 kg

Downloads

Merken

Artikel-Nr.
132495

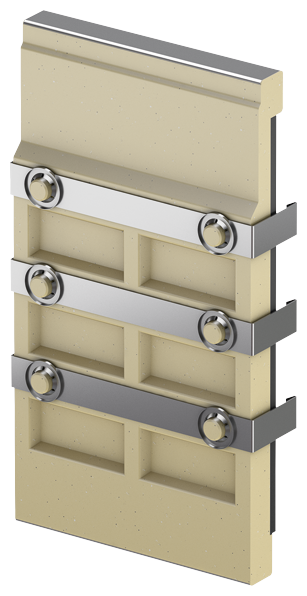

Kombistirnwand

Passend für

V 150 S 0. – 20.

Beschreibung

Für Rinnenanfang und -ende
Aus Polymerbeton
Mit Kantenschutz Stahl verzinkt
Baulänge 25 mm
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 73,50
Rabattgruppe: ML
Gewicht: 3,2 kg

Downloads

Merken

Artikel-Nr.
133385

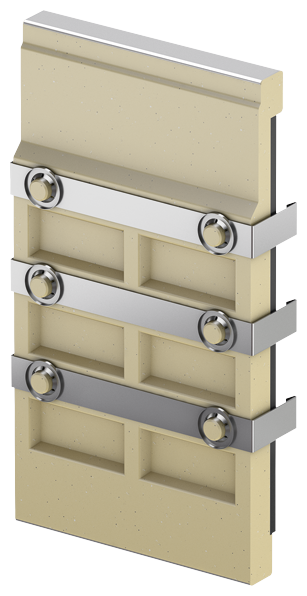

Kombistirnwand

Passend für

V 150 E 0. – 20.

Beschreibung

Für Rinnenanfang und -ende
Aus Polymerbeton
Mit Kantenschutz Edelstahl
Baulänge 25 mm
Preis 01.01.2026 in € (zzgl. Umsatzsteuer): 140,00
Rabattgruppe: ML
Gewicht: 3,2 kg

Downloads

Merken

Artikel-Nr.
133485
