Anschlusselement für ACO DRAIN® Monoblock T Bordschlitzrinne

Produktvorteile

  • Rinnenkörper in monolithischer Bauweise ohne Klebefuge, natur
  • Mit V-Querschnitt
  • Aus Spezialpolymerbeton
  • Integrierte CR-Dichtung am Rinnenstoß
  • Hohe Verlegeleistung durch vertikales Versetzen von oben

Produktinformationen

  • Nennweite 275 mm
  • Bordhöhe 30 mm
  • Bordhöhe in 70 mm lieferbar (Auf Anfrage)
  • Klasse D 400
  • Für das Rinnensystem T 275 V gelten Lieferzeit und Preis auf Anfrage
  • Erläuterung:

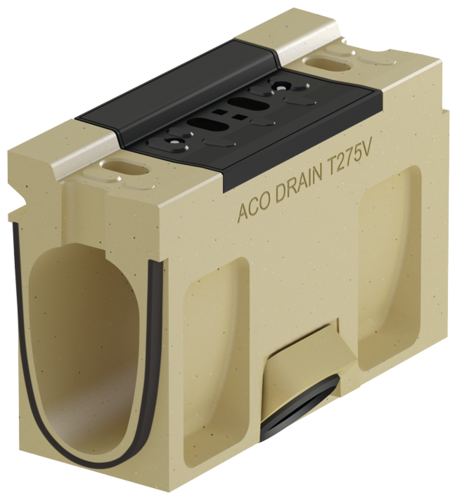

    • Typ links: Position Dichtung auf der Auslaufseite links (siehe Rendering)
    • Typ rechts: Position Dichtung auf der Auslaufseite rechts (nicht dargestellt)
  • Einsatz bei Ausführung eines Siphonbogens in der Anschlussleitung
  • Mit Revisionsabdeckung aus Gusseisen EN-GJS in Bordform
  • Anschluss und Dichtung entsprechend der Rohrleitung anpassbar
    • DN/OD 200, 250, 315
    • Neigung 45/90° zur Fließrichtung

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

Fließrichtung: rechts

AbmessungenEinlaufquerschnittGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Merken
LängeBreiteHöhe
[mm][mm][mm][cm²/m][kg]
1000375630250255,0131072Auf Anfrage
510250240,0131116Auf Anfrage
420250235,0131216Auf Anfrage

Fließrichtung: links

AbmessungenEinlaufquerschnittGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][cm²/m][kg]
1000375630250255,0131074Auf Anfrage
510250240,01311182035,00MB
420250235,01312181750,00MB

Bedienschlüssel

Passend für
  • Spezialvorreiber
Beschreibung
  • Schlüsselweite 18/22 mm
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 35,00
  • Rabattgruppe: SA
  • Gewicht: 1,5 kg
