ACO GmbH

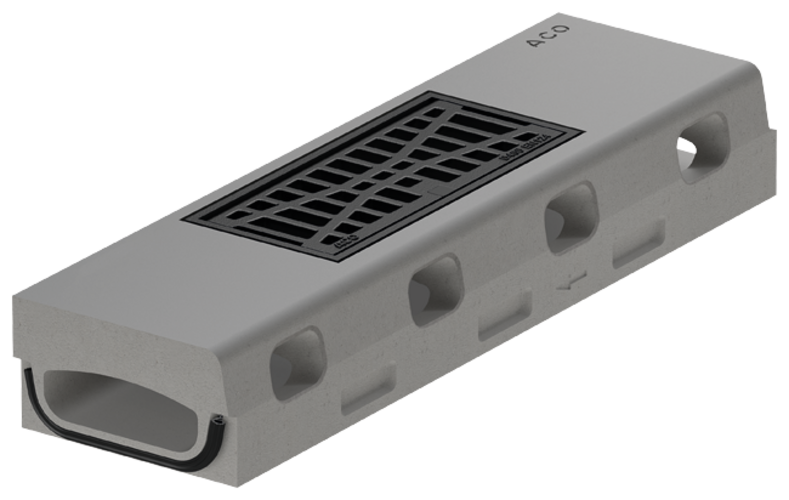

Revisionselement, 1000 mm

Produktvorteile

  • Werkstoff: Polymerbeton
  • Monolithische Bauweise ohne Klebefuge, grau durchgefärbt
  • Mit integrierter Dichtung
  • Mit integrierten Schraubhülsen (M12) für nachträgliche Rückverankerung in der Brückenkappe (4Stk/m)

Produktinformationen

  • Rinnensystem gemäß DIN EN 1433
  • Nennweite 200 mm
  • Klassen A 15 – D 400
  • Bordhöhe 75 mm
  • Erläuterung:
    • Typ links: Position Dichtung auf der Auslaufseite links (siehe Rendering)
    • Typ rechts: Position Dichtung auf der Auslaufseite rechts (nicht dargestellt)

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

AbmessungenTypRohranschluss

DN/OD
GewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
NennweiteLängeBreiteHöhe
[mm][mm][mm][mm][mm][kg]
2001000280155KD 200-75 Revi links67,2133831855,00KD
2001000280155KD 200-75 Revi rechts67,2133832855,00KD
2001000280155KD 200-75 Revi links16066,0133833889,00KD
2001000280155KD 200-75 Revi rechts16066,0133834889,00KD

Stirnwand

Passend für
  • KD 200-75
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 86,50
  • Rabattgruppe: KD
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Baulänge 30 mm
  • Gewicht: 2,8 kg

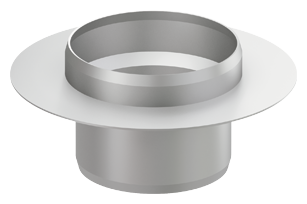

Doppelrohrstutzen UT

Passend für
  • Ablauf DN/OD 160
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 130,00
  • Rabattgruppe: KD
  • Unterteil (2-teilig, 1/2)
  • DN/OD 160
  • Aus Edelstahl (V2A)
  • Gewicht: 2 kg

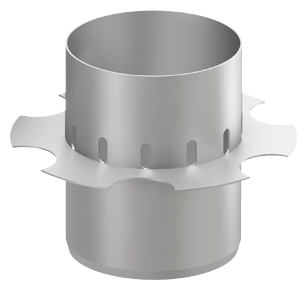

Doppelrohrstutzen OT

Passend für
  • Ablauf DN/OD 160
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 130,00
  • Rabattgruppe: KD
  • Oberteil (2-teilig, 2/2)
  • DN/OD 160
  • Aus Edelstahl (V2A)
  • Gewicht: 1,5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 493,00
  • Rabattgruppe: SZ
  • Gewicht: 14,4 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
  • Rabattgruppe: SZ
  • Gewicht: 0,3 kg
