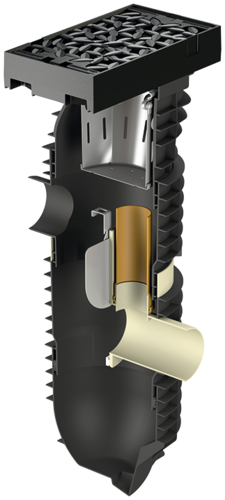

Systembaukasten für Geh-/Radwege und Dachflächen

ACO GmbH

Systembaukasten Fuer Geh--radwege Und Dachflaechen 720397

Produktvorteile

Einzelteile für modulare Bauweise
Kompakte, integrierbare Schwammstadt Systembauteile
Lastentkoppelt durch Teleskopprinzip ohne Mörtelfuge
Wasserdicht bis 0,5 bar
Drehbar
Leichte Bauteile
Baukastensystem analog DIN 4052
Neigbar bis 8 % Abwinklung für Längs- und Querneigung

Produktinformationen

Edelstahlschieber zur Umschaltung Winter-/Sommerbetrieb
Stutzen DN/OD 160
Bypass für individuellen KG-Rohranschluss DN/OD 110
Klasse C 250 – D 400
Nur in Kombination mit Combipoint Aufsätzen
Aufsätze geeignet für die Verwendung von Schmutzfängern

	Bezeichnung	Höhe	Einsteckmaß [mm]	Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken	Shop
	Bezeichnung	[mm]	Einsteckmaß [mm]	[kg]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken	Shop

	Combipoint mit Ablauf DN/OD 160 inkl. Schieber+Bypass	420	340 +/- 30	7,3	3012246	530,00	GC
	Combipoint mit Ablauf DN/OD 160 inkl. Schieber	420	340 +/- 30	7,3	3011205	490,00	GC
	Combipoint mit Ablauf DN/OD 160 inkl. Bypass	420	340 +/- 30	4,0	3016600	420,00	GC
	Combipoint konfigurierbar	420	340 +/- 30	7,3	3004795	580,00	GC
	Combipoint Lüftungsbrunnen	590	510 +/- 30	3,6	3011204	420,00	GC

	Combipoint Zwischenteil 5b/6a	350	270 +/- 30	2,6	3030626	70,50	GC
	Combipoint Zwischenteil 3 mit Stutzen DN/OD 160	350	280 +/- 10	2,8	3030627	80,50	GC
	Combipoint Boden 2a geschlossen	350		2,5	3030623	47,00	GC
	Combipoint Konus 11	350	270 +/- 30	2,6	3030625	70,50	GC
	Combipoint Boden 1a mit Stutzen DN/OD160	350	270 +/- 30	2,64	3030620	47,00	GC

Schmutzfänger, Kurzform

Passend für

Straßenablauf Combipoint
- Aufsatz 300 x 500 mm

Beschreibung

Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 122,50
Rabattgruppe: SZ

Artikel-Nr.
01616

Aushebe- und Bedienungsschlüssel

Passend für

Schachtabdeckungen
Aufsätze
Abläufe

Beschreibung

Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,25
Rabattgruppe: SZ

Artikel-Nr.
600643
