ACO GmbH


Protector-D mit spezieller Innenbeschichtung

Produktvorteile

  • Mit allgemeiner bauaufsichtlicher Zulassung Z‑74.1‑70
  • Innenbeschichtung des Auffangraumes mit DIBt-geprüftem Beschichtungssystem, rissüberbrückend, elektrisch ableitfähig, verarbeitet durch Fachbetrieb nach § 62 WHG (Wasserhaushaltsgesetz)

Produktinformationen

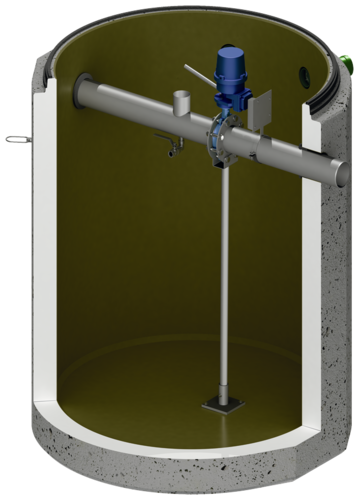

  • Sicherheitsauffangbecken mit spezieller Innenbeschichtung und Absperrarmatur
  • Aus Stahlbeton
  • Becken in Fertigbauweise
  • Im Auffangbereich fugenlos mit typengeprüfter Statik
  • Innenverrohrung aus Edelstahl, mit Überlauf und Entleervorrichtung
  • Lastmodell E4 nach DIN 19901
  • Absperrklappe mit Klappenscheibe aus Edelstahl/halarbeschichtet und Dichtmanschette aus EPDM
  • Elektrischer Drehantrieb 230 V/50 Hz, in ex-geschützter Ausführung Ex II 2G Ex-de II C T6, Schutzart IP 68, Trennkupplung mit Handhebel für manuelle Betätigung
  • Schließzeit ca. 12 Sekunden
  • Mit Potenzialausgleichsleitung und Potenzialausgleichsschiene
  • Mit elektrischer Rückmeldemöglichkeit für Klappenstellung (offen/geschlossen)
  • Folgende Komponenten oder Zubehörteile sind separat zu bestellen (Montage bauseits):
    • Abdeckplatte mit Schachtabdeckung (Aufbau 1 oder Aufbau 2)
    • Stellungsschalter
    • Alarmanlage für Sammelraumüberwachung
    • Schacht- und Ausgleichsringe zum Erreichen der gewünschten Zulauftiefe
NennvolumenZulauf/Ablauf

DN/OD
Aufbau 1 Artikel-Nr.Aufbau 2 Artikel-Nr.Gewicht BeckenArtikel-Nr.Preis/Stk.

01.05.2023

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[l][mm][kg]
14001607282507282552836,072294018375,00HS
25001607282517282564403,072294119165,00HS
35001607282527282575923,072294220400,00HS
50001607282537282586723,072294318658,50
1000016072825415306,072294424383,10

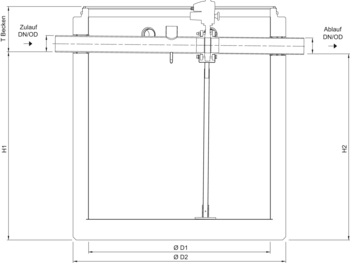

Artikel-Nr.Abmessungen
H1H2D1D2TBeckenTmax
[mm][mm][mm][mm][mm][mm]
72294014551435120014754205550
72294116401620150018203705550
72294218101790175020504355550
72294318051785220025003855550
72294421452125270030008105550

Stellungsschalter

Passend für
  • Protector-D
  • Flowshut-C
Beschreibung
  • Automatisches und manuell-elektrisches Öffnen und Schließen der Absperrklappe
  • Im Kunststoffgehäuse mit Klarsichttür
  • Abmessungen: 200 x 300 x 170 mm
  • Schutzart: IP65
  • Netzanbindung 230 V/50 Hz
  • Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 1560,00
  • Rabattgruppe: HS
  • Gewicht: 5 kg
