ACO GmbH

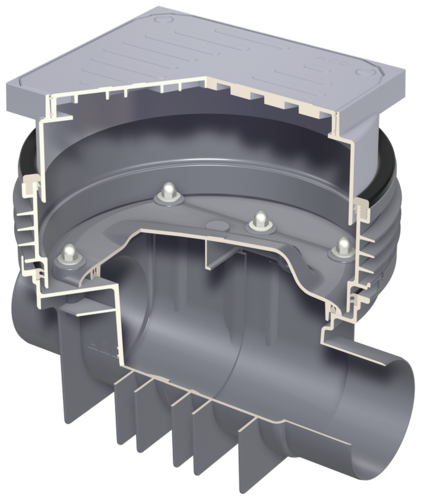

Reinigungsrohre Triplex-K mit Schachtsystem

Produktvorteile

  • Nur 12 mm Gefällesprung
  • Nur 71 cm Montageöffnung ohne Gegengefälle
  • Optimal für den Sanierungsfall
  • Kamerabefahrbar
  • Wahlweise mit höhenverstellbarem Abdichtungsflansch für WU-Beton

Produktinformationen

  • Aus Kunststoff
  • Zum Einbau in die Bodenplatte
  • Höhenverstellbares und drehbares Aufsatzstück
  • Tagwasserdichte Wendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse K 3
  • Anschlussrohre werkseitig als Spitzenden ausgebildet
  • Nachrüstbar zu Typ 0, 1, 2 sowie Typ 3F gemäß DIN EN 13564

Infobox

Hinweis: Ist eine spätere Nachrüstung zum Vollautomaten (Quatrix-K) geplant, ist das Maß Hmin: 460 mm zu berücksichtigen.

Hinweis: Das Maß zwischen 405 – 426 mm wird durch Ablängen des Aufsatzstücks erreicht.

EinbauBeschreibungNennweiteGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[kg]
Zum Einbau in die Bodenplatte
  • Reinigungsrohr für fäkalienhaltiges (Schwarzwasser) und fäkalienfreies (Grauwasser) Abwasser, ohne Rückstauklappe
DN 10011,9620354427,00F1
DN 12511,9620479452,00F1
DN 15011,9620355476,00F1
EinbauBeschreibungNennweiteGewichtArtikel-Nr.
Zum Einbau in die Bodenplatte
  • Reinigungsrohr für fäkalienhaltiges (Schwarzwasser) und fäkalienfreies (Grauwasser) Abwasser, ohne Rückstauklappe
DN 10011,9 kg620354
DN 12511,9 kg620479
DN 15011,9 kg620355

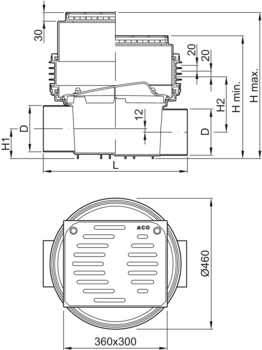

Maßzeichnung
NennweiteAbmessungen
DLH1H2H min.H max.
[mm][mm][mm][mm][mm][mm]
DN 10011046079217460512
DN 12512546986210460512
DN 150160504104192460512

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. >85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
  • Rabattgruppe: 12

Schmierfett

Passend für
  • Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel

Umrüstsatz

Passend für
  • Reinigungsrohre Triplex‑K
  • Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
  • Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
  • Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
  • Umrüstung auf Rückstauverschluss Quatrix-K, Typ 3F gemäß DIN EN 13564

Umrüstsatz

Passend für
  • Reinigungsrohre Triplex‑K
  • Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
  • Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
Beschreibung
  • Umrüstung auf Rückstauverschluss Triplex-K‑2, Typ 2 gemäß DIN EN 13564

Rückstauverschlussklappe

Passend für
  • Rückstauautomaten Quatrix‑K
  • Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
  • Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
  • Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
  • Mit Einschiebeteil

Verriegelungsdeckel

Passend für
  • Rückstauautomaten Quatrix‑K
  • Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
  • Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
  • Mit Dichtungsgummi

Deckel

Passend für
  • Rückstauautomaten Quatrix‑K
  • Reinigungsrohre Triplex‑K
  • Einfachrückstauverschlüsse Triplex‑K-O Typ 0
Beschreibung
  • Mit Dichtungsgummi

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
  • Rabattgruppe: 7

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
  • Rabattgruppe: 7

Aufsatzstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
  • Gewicht: 2,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 69,96 €
  • Rabattgruppe: 7

Abdeckwendeplatte

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung

Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung

  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
  • Rabattgruppe: 7

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 17,38 €
  • Rabattgruppe: 7
