ACO GmbH

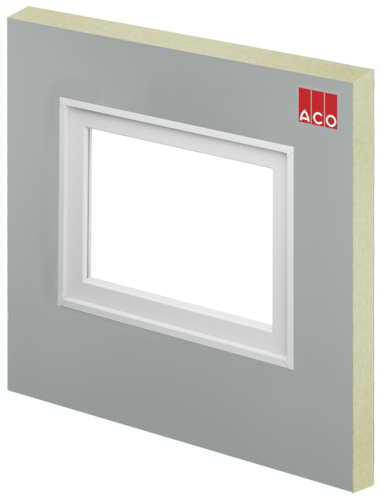

ACO Therm® Block mit integrierter Fensterzarge ohne Flügel


Produktvorteile

  • Fenster in der Dämmebene
  • Optimaler Isothermenverlauf
  • Wärmebrückenfreie Lichtschachtmontage
  • Fertige Oberfläche
  • Verputzen und Streichen im Lichtschacht entfällt
  • Wärmeleitwert Dämmstoff 0,025 W/(mK)
  • Reduzierung der Gefahr von Schimmelbildung
  • Platte kann um 180° gedreht werden
  • Luftdicht eingeschäumte Zarge
  • Mit kerngedämmter Zarge

Produktinformationen

  • Montierbare Lichtschächte
    • 1000 x 600 x 400 mm
    • 1000 x 1000 x 400 mm
    • 1000 x 1300 x 400 mm
    • 1000 x 1000 x 600 mm
    • 1000 x 1300 x 600 mm
    • 1250 x 1000 x 400 mm
    • 1250 x 1300 x 600 mm

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

AbmessungenZargengrößeBenötigte Rohbauöffnung in der KellerwandArtikel-Nr.Merken
BreiteHöheBreite x HöheBreite x Höhe
[mm][mm][mm][mm]
15001400800 x 600810 x 610380244
1000 x 5001010 x 510380245
1000 x 6251010 x 635380246
1000 x 7501010 x 760380247
1000 x 10001010 x 1010380249
15001400800 x 600810 x 610380250
1000 x 5001010 x 510380251
1000 x 6251010 x 635380252
1000 x 7501010 x 760380253
1000 x 10001010 x 1010380255
15001400800 x 600810 x 610380256
1000 x 5001010 x 510380257
1000 x 6251010 x 635380258
1000 x 7501010 x 760380259
1000 x 10001010 x 1010380261
15001400800 x 600810 x 610380262
1000 x 5001010 x 510380263
1000 x 6251010 x 635380264
1000 x 7501010 x 760380265
1000 x 10001010 x 1010380267
AbmessungenZargengrößeBenötigte Rohbauöffnung in der KellerwandArtikel-Nr.
BreiteHöheBreite x HöheBreite x Höhe
1500 mm1400 mm800 mm x 600 mm810 mm x 610 mm380244
1000 mm x 500 mm1010 mm x 510 mm380245
1000 mm x 625 mm1010 mm x 635 mm380246
1000 mm x 750 mm1010 mm x 760 mm380247
1000 mm x 1000 mm1010 mm x 1010 mm380249
1500 mm1400 mm800 mm x 600 mm810 mm x 610 mm380250
1000 mm x 500 mm1010 mm x 510 mm380251
1000 mm x 625 mm1010 mm x 635 mm380252
1000 mm x 750 mm1010 mm x 760 mm380253
1000 mm x 1000 mm1010 mm x 1010 mm380255
1500 mm1400 mm800 mm x 600 mm810 mm x 610 mm380256
1000 mm x 500 mm1010 mm x 510 mm380257
1000 mm x 625 mm1010 mm x 635 mm380258
1000 mm x 750 mm1010 mm x 760 mm380259
1000 mm x 1000 mm1010 mm x 1010 mm380261
1500 mm1400 mm800 mm x 600 mm810 mm x 610 mm380262
1000 mm x 500 mm1010 mm x 510 mm380263
1000 mm x 625 mm1010 mm x 635 mm380264
1000 mm x 750 mm1010 mm x 760 mm380265
1000 mm x 1000 mm1010 mm x 1010 mm380267

Montageset für die Anwendung mit Leibungselement oder verputzter Leibung für 100 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block mit Zarge in 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315796
  • 1 Kompriband 4 m Art.-Nr. 315932
  • 1 Kleber für Abdichtungsfolie Art.-Nr. 315802
  • 1 Abdichtungsfolie Art.-Nr. 315803
  • 1 Dichtstoff Acryrub Art.Nr. 380390

Montageset für die Anwendung mit Leibungselement oder verputzter Leibung für 125 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block mit Zarge in 125mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315936
  • 1 Kompriband 4 m Art.-Nr. 315932
  • 1 Kleber für Abdichtungsfolie Art.-Nr. 315802
  • 1 Abdichtungsfolie Art.-Nr. 315803
  • 1 Dichtstoff Acryrub Art.Nr. 380390

Montageset für die Anwendung mit Schalungselement für 100 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block mit Zarge in 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315796
  • 1 Kompriband 4 m Art.-Nr. 315932
  • 1 Dichtstoff Acryrub Art.-Nr. 380390

Montageset für die Anwendung mit Schalungselement ab 125 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block mit Zarge ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315936
  • 1 Kompriband 4 m Art.-Nr. 315932
  • 1 Dichtstoff Acryrub Art.-Nr. 380390

Montagebolzen

Passend für
  • 1 Stück ACO Therm® Block mit Zarge
Beschreibung

für die einfache Ausrichtung und Montage eines Therm Blocks mit Zarge vor einem Schalungselement (1 Paar)
