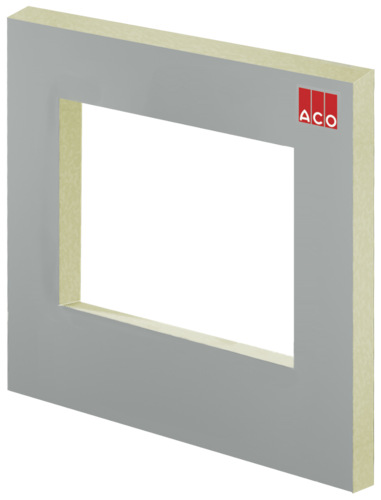

ACO Therm® Block mit Fensteraussparung

Produktvorteile

Wärmebrückenfreie Lichtschachtmontage
Frei positionierbarer Lichtschacht
Fertige Oberfläche
Verputzen und Streichen im Lichtschacht entfällt
Wärmeleitwert Dämmstoff 0,025 W/(mK)
Kosten- und zeitsparende Montage
Platte kann um 180° gedreht werden

Produktinformationen

Montierbare Lichtschächte auf ACO Therm^® Block 1230 und 1500 mm Baubreite:
- 1000 x 600 x 400 mm
- 1000 x 1000 x 400 mm
- 1000 x 1300 x 400 mm
- 1000 x 1000 x 600 mm
- 1000 x 1300 x 600 mm
Montierbare Lichtschächte auf ACO Therm^® Block 1500 mm Baubreite (zusätzlich):
- 1250 x 1000 x 400 mm
- 1250 x 1300 x 600 mm
- Und alle oben genannten Größen

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen		Für Leibungsfenster	Fensteraussparung im Therm Block	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Breite	Höhe	Breite x Höhe	Breite x Höhe
[mm]	[mm]	[mm]	[mm]

1230	1100		460 x 460	375273	234,00	D1
		750 x 500	710 x 460	375274	208,00	D1
		800 x 600	760 x 560	375275	209,00	D1
		1000 x 500	960 x 460	375277	211,00	D1
		1000 x 625	960 x 585	375278	213,00	D1
		1000 x 750	960 x 710	375279	214,00	D1
	1400	500 x 500	460 x 460	315958	283,00	D1
		750 x 500	710 x 460	315959	221,00	D1
		800 x 600	760 x 560	315835	224,00	D1
		1000 x 500	960 x 460	315837	229,00	D1
		1000 x 625	960 x 585	315838	237,00	D1
		1000 x 750	960 x 710	315839	238,00	D1
		1000 x 1000	960 x 960	315840	246,00	D1
1500	1400		460 x 460	315967	320,00	D1
		750 x 500	710 x 460	315968	261,00	D1
		800 x 600	760 x 560	315721	261,00	D1
		1000 x 500	960 x 460	315723	277,00	D1
		1000 x 625	960 x 585	315724	284,00	D1
		1000 x 750	960 x 710	315725	301,00	D1
		1000 x 1000	960 x 960	315726	318,00	D1

1230	1100		460 x 460	375282	246,00	D1
		750 x 500	710 x 460	375283	214,00	D1
		800 x 600	760 x 560	375284	215,00	D1
		1000 x 500	960 x 460	375286	216,00	D1
		1000 x 625	960 x 585	375287	217,00	D1
		1000 x 750	960 x 710	375288	217,00	D1
	1400		460 x 460	315961	304,00	D1
		750 x 500	710 x 460	315962	229,00	D1
		800 x 600	760 x 560	315841	230,00	D1
		1000 x 500	960 x 460	315843	235,00	D1
		1000 x 625	960 x 585	315844	244,00	D1
		1000 x 750	960 x 710	315845	245,00	D1
		1000 x 1000	960 x 960	315846	252,00	D1
1500	1400		460 x 460	315970	335,00	D1
		750 x 500	710 x 460	315971	268,00	D1
		800 x 600	760 x 560	315625	269,00	D1
		1000 x 500	960 x 460	315626	285,00	D1
		1000 x 625	960 x 585	315627	293,00	D1
		1000 x 750	960 x 710	315628	309,00	D1
		1000 x 1000	960 x 960	315629	326,00	D1

1230	1100		460 x 460	375291	255,00	D1
		750 x 500	710 x 460	375292	229,00	D1
		800 x 600	760 x 560	375293	230,00	D1
		1000 x 500	960 x 460	375295	232,00	D1
		1000 x 625	760 x 585	375296	233,00	D1
		1000 x 750	760 x 710	375297	234,00	D1
	1400		460 x 460	315964	320,00	D1
		750 x 500	710 x 460	315965	241,00	D1
		800 x 600	760 x 560	315847	241,00	D1
		1000 x 500	960 x 460	315849	264,00	D1
		1000 x 625	960 x 585	315850	272,00	D1
		1000 x 750	960 x 710	315851	277,00	D1
		1000 x 1000	960 x 960	315852	285,00	D1
1500	1400		460 x 460	315973	358,00	D1
		750 x 500	710 x 460	315974	292,00	D1
		800 x 600	760 x 560	315620	293,00	D1
		1000 x 500	960 x 460	315621	309,00	D1
		1000 x 625	960 x 585	315622	317,00	D1
		1000 x 750	960 x 710	315623	341,00	D1
		1000 x 1000	960 x 960	315624	350,00	D1

1230	1100		460 x 460	375300	317,00	D1
		750 x 500	710 x 460	375301	293,00	D1
		800 x 600	760 x 560	375302	294,00	D1
		1000 x 500	960 x 460	375304	295,00	D1
		1000 x 625	960 x 585	375305	296,00	D1
		1000 x 750	960 x 710	375306	297,00	D1
	1400		460 x 460	380101	388,00	D1
		750 x 500	710 x 460	380102	312,00	D1
		800 x 600	760 x 560	380103	313,00	D1
		1000 x 500	960 x 460	380104	330,00	D1
		1000 x 625	960 x 585	380105	334,00	D1
		1000 x 750	960 x 710	380106	335,00	D1
		1000 x 1000	960 x 960	380108	340,00	D1
1500	1400		460 x 460	380137	441,00	D1
		750 x 500	710 x 460	380138	372,00	D1
		800 x 600	760 x 560	380139	375,00	D1
		1000 x 500	960 x 460	380140	380,00	D1
		1000 x 625	960 x 585	380141	385,00	D1
		1000 x 750	960 x 710	380142	396,00	D1
		1000 x 1000	960 x 960	380144	398,00	D1

1230	1100		460 x 460	375309	331,00	D1
		750 x 500	710 x 460	375310	312,00	D1
		800 x 600	760 x 560	375311	313,00	D1
		1000 x 500	960 x 460	375313	314,00	D1
		1000 x 625	960 x 585	375314	316,00	D1
		1000 x 750	960 x 710	375315	318,00	D1
	1400		460 x 460	380110	411,00	D1
		750 x 500	710 x 460	380111	336,00	D1
		800 x 600	760 x 560	380112	339,00	D1
		1000 x 500	960 x 460	380113	351,00	D1
		1000 x 625	960 x 585	380114	355,00	D1
		1000 x 750	960 x 710	380115	358,00	D1
		1000 x 1000	960 x 960	380117	362,00	D1
1500	1400		460 x 460	380146	472,00	D1
		750 x 500	710 x 460	380147	401,00	D1
		800 x 600	760 x 560	380148	403,00	D1
		1000 x 500	960 x 460	380149	409,00	D1
		1000 x 625	960 x 585	380150	413,00	D1
		1000 x 750	960 x 710	380151	423,00	D1
		1000 x 1000	960 x 960	380153	424,00	D1

1230	1100		460 x 460	375318	345,00	D1
		750 x 500	710 x 460	375319	331,00	D1
		800 x 600	760 x 560	375320	333,00	D1
		1000 x 500	960 x 460	375323	333,00	D1
		1000 x 625	960 x 585	375324	334,00	D1
		1000 x 750	960 x 710	375325	336,00	D1
	1400		460 x 460	380119	441,00	D1
		750 x 500	710 x 460	380120	367,00	D1
		800 x 600	760 x 560	380121	368,00	D1
		1000 x 500	960 x 460	380122	371,00	D1
		1000 x 625	960 x 585	380123	372,00	D1
		1000 x 750	960 x 710	380124	375,00	D1
		1000 x 1000	960 x 960	380126	379,00	D1
1500	1400		460 x 460	380155	494,00	D1
		750 x 500	710 x 460	380156	429,00	D1
		800 x 600	760 x 560	380157	430,00	D1
		1000 x 500	960 x 460	380158	435,00	D1
		1000 x 625	960 x 585	380159	438,00	D1
		1000 x 750	960 x 710	380160	449,00	D1
		1000 x 1000	960 x 960	380162	451,00	D1

1230	1100		460 x 460	375328	365,00	D1
		750 x 500	710 x 460	375329	353,00	D1
		800 x 600	760 x 560	375330	354,00	D1
		1000 x 500	960 x 460	375332	354,00	D1
		1000 x 625	960 x 585	375333	356,00	D1
		1000 x 750	960 x 710	375334	358,00	D1
	1400		460 x 460	380128	464,00	D1
		750 x 500	710 x 460	380129	390,00	D1
		800 x 600	760 x 560	380130	390,00	D1
		1000 x 500	960 x 460	380131	393,00	D1
		1000 x 625	960 x 585	380132	395,00	D1
		1000 x 750	960 x 710	380133	396,00	D1
		1000 x 1000	960 x 960	380135	398,00	D1
1500	1400		460 x 460	380164	524,00	D1
		750 x 500	710 x 460	380165	458,00	D1
		800 x 600	760 x 560	380166	459,00	D1
		1000 x 500	960 x 460	380167	464,00	D1
		1000 x 625	960 x 585	380168	465,00	D1
		1000 x 750	960 x 710	380169	476,00	D1
		1000 x 1000	960 x 960	380171	477,00	D1

Abmessungen		Für Leibungsfenster	Fensteraussparung im Therm Block	Artikel-Nr.	Shop
Breite	Höhe	Breite x Höhe	Breite x Höhe	Artikel-Nr.	Shop

1230 mm	1100 mm		460 mm x 460 mm	375273
		750 mm x 500 mm	710 mm x 460 mm	375274
		800 mm x 600 mm	760 mm x 560 mm	375275
		1000 mm x 500 mm	960 mm x 460 mm	375277
		1000 mm x 625 mm	960 mm x 585 mm	375278
		1000 mm x 750 mm	960 mm x 710 mm	375279
	1400 mm	500 mm x 500 mm	460 mm x 460 mm	315958
		750 mm x 500 mm	710 mm x 460 mm	315959
		800 mm x 600 mm	760 mm x 560 mm	315835
		1000 mm x 500 mm	960 mm x 460 mm	315837
		1000 mm x 625 mm	960 mm x 585 mm	315838
		1000 mm x 750 mm	960 mm x 710 mm	315839
		1000 mm x 1000 mm	960 mm x 960 mm	315840
1500 mm	1400 mm		460 mm x 460 mm	315967
		750 mm x 500 mm	710 mm x 460 mm	315968
		800 mm x 600 mm	760 mm x 560 mm	315721
		1000 mm x 500 mm	960 mm x 460 mm	315723
		1000 mm x 625 mm	960 mm x 585 mm	315724
		1000 mm x 750 mm	960 mm x 710 mm	315725
		1000 mm x 1000 mm	960 mm x 960 mm	315726

1230 mm	1100 mm		460 mm x 460 mm	375282
		750 mm x 500 mm	710 mm x 460 mm	375283
		800 mm x 600 mm	760 mm x 560 mm	375284
		1000 mm x 500 mm	960 mm x 460 mm	375286
		1000 mm x 625 mm	960 mm x 585 mm	375287
		1000 mm x 750 mm	960 mm x 710 mm	375288
	1400 mm		460 mm x 460 mm	315961
		750 mm x 500 mm	710 mm x 460 mm	315962
		800 mm x 600 mm	760 mm x 560 mm	315841
		1000 mm x 500 mm	960 mm x 460 mm	315843
		1000 mm x 625 mm	960 mm x 585 mm	315844
		1000 mm x 750 mm	960 mm x 710 mm	315845
		1000 mm x 1000 mm	960 mm x 960 mm	315846
1500 mm	1400 mm		460 mm x 460 mm	315970
		750 mm x 500 mm	710 mm x 460 mm	315971
		800 mm x 600 mm	760 mm x 560 mm	315625
		1000 mm x 500 mm	960 mm x 460 mm	315626
		1000 mm x 625 mm	960 mm x 585 mm	315627
		1000 mm x 750 mm	960 mm x 710 mm	315628
		1000 mm x 1000 mm	960 mm x 960 mm	315629

1230 mm	1100 mm		460 mm x 460 mm	375291
		750 mm x 500 mm	710 mm x 460 mm	375292
		800 mm x 600 mm	760 mm x 560 mm	375293
		1000 mm x 500 mm	960 mm x 460 mm	375295
		1000 mm x 625 mm	760 mm x 585 mm	375296
		1000 mm x 750 mm	760 mm x 710 mm	375297
	1400 mm		460 mm x 460 mm	315964
		750 mm x 500 mm	710 mm x 460 mm	315965
		800 mm x 600 mm	760 mm x 560 mm	315847
		1000 mm x 500 mm	960 mm x 460 mm	315849
		1000 mm x 625 mm	960 mm x 585 mm	315850
		1000 mm x 750 mm	960 mm x 710 mm	315851
		1000 mm x 1000 mm	960 mm x 960 mm	315852
1500 mm	1400 mm		460 mm x 460 mm	315973
		750 mm x 500 mm	710 mm x 460 mm	315974
		800 mm x 600 mm	760 mm x 560 mm	315620
		1000 mm x 500 mm	960 mm x 460 mm	315621
		1000 mm x 625 mm	960 mm x 585 mm	315622
		1000 mm x 750 mm	960 mm x 710 mm	315623
		1000 mm x 1000 mm	960 mm x 960 mm	315624

1230 mm	1100 mm		460 mm x 460 mm	375300
		750 mm x 500 mm	710 mm x 460 mm	375301
		800 mm x 600 mm	760 mm x 560 mm	375302
		1000 mm x 500 mm	960 mm x 460 mm	375304
		1000 mm x 625 mm	960 mm x 585 mm	375305
		1000 mm x 750 mm	960 mm x 710 mm	375306
	1400 mm		460 mm x 460 mm	380101
		750 mm x 500 mm	710 mm x 460 mm	380102
		800 mm x 600 mm	760 mm x 560 mm	380103
		1000 mm x 500 mm	960 mm x 460 mm	380104
		1000 mm x 625 mm	960 mm x 585 mm	380105
		1000 mm x 750 mm	960 mm x 710 mm	380106
		1000 mm x 1000 mm	960 mm x 960 mm	380108
1500 mm	1400 mm		460 mm x 460 mm	380137
		750 mm x 500 mm	710 mm x 460 mm	380138
		800 mm x 600 mm	760 mm x 560 mm	380139
		1000 mm x 500 mm	960 mm x 460 mm	380140
		1000 mm x 625 mm	960 mm x 585 mm	380141
		1000 mm x 750 mm	960 mm x 710 mm	380142
		1000 mm x 1000 mm	960 mm x 960 mm	380144

1230 mm	1100 mm		460 mm x 460 mm	375309
		750 mm x 500 mm	710 mm x 460 mm	375310
		800 mm x 600 mm	760 mm x 560 mm	375311
		1000 mm x 500 mm	960 mm x 460 mm	375313
		1000 mm x 625 mm	960 mm x 585 mm	375314
		1000 mm x 750 mm	960 mm x 710 mm	375315
	1400 mm		460 mm x 460 mm	380110
		750 mm x 500 mm	710 mm x 460 mm	380111
		800 mm x 600 mm	760 mm x 560 mm	380112
		1000 mm x 500 mm	960 mm x 460 mm	380113
		1000 mm x 625 mm	960 mm x 585 mm	380114
		1000 mm x 750 mm	960 mm x 710 mm	380115
		1000 mm x 1000 mm	960 mm x 960 mm	380117
1500 mm	1400 mm		460 mm x 460 mm	380146
		750 mm x 500 mm	710 mm x 460 mm	380147
		800 mm x 600 mm	760 mm x 560 mm	380148
		1000 mm x 500 mm	960 mm x 460 mm	380149
		1000 mm x 625 mm	960 mm x 585 mm	380150
		1000 mm x 750 mm	960 mm x 710 mm	380151
		1000 mm x 1000 mm	960 mm x 960 mm	380153

1230 mm	1100 mm		460 mm x 460 mm	375318
		750 mm x 500 mm	710 mm x 460 mm	375319
		800 mm x 600 mm	760 mm x 560 mm	375320
		1000 mm x 500 mm	960 mm x 460 mm	375323
		1000 mm x 625 mm	960 mm x 585 mm	375324
		1000 mm x 750 mm	960 mm x 710 mm	375325
	1400 mm		460 mm x 460 mm	380119
		750 mm x 500 mm	710 mm x 460 mm	380120
		800 mm x 600 mm	760 mm x 560 mm	380121
		1000 mm x 500 mm	960 mm x 460 mm	380122
		1000 mm x 625 mm	960 mm x 585 mm	380123
		1000 mm x 750 mm	960 mm x 710 mm	380124
		1000 mm x 1000 mm	960 mm x 960 mm	380126
1500 mm	1400 mm		460 mm x 460 mm	380155
		750 mm x 500 mm	710 mm x 460 mm	380156
		800 mm x 600 mm	760 mm x 560 mm	380157
		1000 mm x 500 mm	960 mm x 460 mm	380158
		1000 mm x 625 mm	960 mm x 585 mm	380159
		1000 mm x 750 mm	960 mm x 710 mm	380160
		1000 mm x 1000 mm	960 mm x 960 mm	380162

1230 mm	1100 mm		460 mm x 460 mm	375328
		750 mm x 500 mm	710 mm x 460 mm	375329
		800 mm x 600 mm	760 mm x 560 mm	375330
		1000 mm x 500 mm	960 mm x 460 mm	375332
		1000 mm x 625 mm	960 mm x 585 mm	375333
		1000 mm x 750 mm	960 mm x 710 mm	375334
	1400 mm		460 mm x 460 mm	380128
		750 mm x 500 mm	710 mm x 460 mm	380129
		800 mm x 600 mm	760 mm x 560 mm	380130
		1000 mm x 500 mm	960 mm x 460 mm	380131
		1000 mm x 625 mm	960 mm x 585 mm	380132
		1000 mm x 750 mm	960 mm x 710 mm	380133
		1000 mm x 1000 mm	960 mm x 960 mm	380135
1500 mm	1400 mm		460 mm x 460 mm	380164
		750 mm x 500 mm	710 mm x 460 mm	380165
		800 mm x 600 mm	760 mm x 560 mm	380166
		1000 mm x 500 mm	960 mm x 460 mm	380167
		1000 mm x 625 mm	960 mm x 585 mm	380168
		1000 mm x 750 mm	960 mm x 710 mm	380169
		1000 mm x 1000 mm	960 mm x 960 mm	380171
