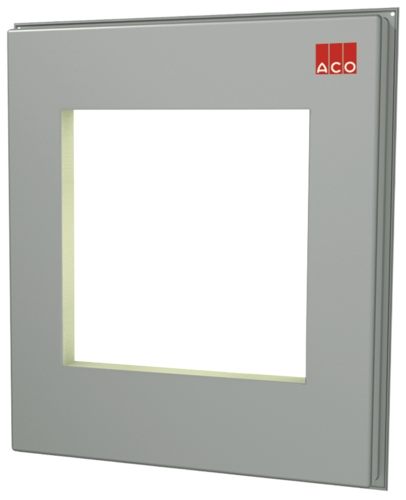

ACO Therm® Block mit Fensteraussparung


Produktvorteile

  • Wärmebrückenfreie Lichtschachtmontage
  • Umlaufender Abdichtungsflansch
  • Frei positionierbarer Lichtschacht
  • Fertige Oberfläche
  • Verputzen und Streichen im Lichtschacht entfällt
  • Wärmeleitwert Dämmstoff 0,025 W/(mK)
  • Kosten- und zeitsparende Montage
  • Platte kann um 180° gedreht werden

Produktinformationen

  • Montierbare Lichtschächte
    • 1000 x 600 x 400 mm
    • 1000 x 1000 x 400 mm
    • 1000 x 1300 x 400 mm
    • 1000 x 1000 x 600 mm
    • 1000 x 1300 x 600 mm
    • 1250 x 1000 x 400 mm
    • 1250 x 1300 x 600 mm

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

AbmessungenFür LeibungsfensterFensteraussparung im Therm BlockArtikel-Nr.Merken
BreiteHöheBreite x HöheBreite x Höhe
[mm][mm][mm][mm]
15001400460 x 460315976
750 x 500710 x 460315977
800 x 600760 x 560315727
1000 x 500960 x 460315729
1000 x 625960 x 585315730
1000 x 750960 x 710315731
1000 x 1000960 x 960315750
12301400460 x 460375211
750 x 500710 x 460375212
800 x 600760 x 560375213
1000 x 500960 x 460375215
1000 x 625960 x 585375216
1000 x 750960 x 710375217
1000 x 1000960 x 960375219
15001400460 x 460315979
750 x 500710 x 460315980
800 x 600760 x 560315738
1000 x 500960 x 460315740
1000 x 625960 x 585315741
1000 x 750960 x 710315742
1000 x 1000960 x 960315749
1700460 x 460315990
750 x 500710 x 460315991
800 x 600760 x 560315743
1000 x 500960 x 460315745
1000 x 625960 x 585315746
1000 x 750960 x 710315747
1000 x 1000960 x 960315748
12301400460 x 460375222
750 x 500710 x 460375223
800 x 600760 x 560375224
1000 x 500960 x 460375227
1000 x 625960 x 585375228
1000 x 750960 x 710375229
1000 x 1000960 x 960375232
15001400460 x 460315982
750 x 500710 x 460315983
800 x 600760 x 560315640
1000 x 500960 x 460315641
1000 x 625960 x 585315642
1000 x 750960 x 710315643
1000 x 1000960 x 960315644
1700460 x 460315993
750 x 500710 x 460315994
800 x 600760 x 560315645
1000 x 500960 x 460315646
1000 x 625960 x 585315647
1000 x 750960 x 710315648
1000 x 1000960 x 960315649
12301400460 x 460375234
750 x 500710 x 460375235
800 x 600760 x 560375236
1000 x 500960 x 460375238
1000 x 625960 x 585375239
1000 x 750960 x 710375240
1000 x 1000960 x 960375242
15001400460 x 460380173
750 x 500710 x 460380174
800 x 600760 x 560380175
1000 x 500760 x 460380176
1000 x 625960 x 585380177
1000 x 750960 x 710380178
1000 x 1000960 x 960380180
1700460 x 460380209
750 x 500710 x 460380210
800 x 600760 x 560380211
1000 x 500960 x 460380212
1000 x 625960 x 585380213
1000 x 750960 x 710380214
1000 x 1000960 x 960380216
12301400460 x 460375244
750 x 500710 x 460375245
800 x 600760 x 560375246
1000 x 500960 x 460375248
1000 x 625960 x 585375249
1000 x 750960 x 710375250
1000 x 1000960 x 960375252
15001400460 x 460380182
750 x 500710 x 460380183
800 x 600760 x 560380184
1000 x 500960 x 460380185
1000 x 625960 x 585380186
1000 x 750960 x 710380187
1000 x 1000960 x 960380189
1700460 x 460380218
750 x 500710 x 460380219
800 x 600760 x 560380220
1000 x 500960 x 460380221
1000 x 625960 x 585380222
1000 x 750960 x 710380223
1000 x 1000960 x 960380225
12301400460 x 460375254
750 x 500710 x 460375255
800 x 600760 x 560375256
1000 x 500960 x 460375258
1000 x 625960 x 585375259
1000 x 750960 x 710375260
1000 x 1000960 x 960375262
15001400460 x 460380191
750 x 500710 x 460380192
800 x 600760 x 560380193
1000 x 500960 x 460380194
1000 x 625960 x 585380195
1000 x 750960 x 710380196
1000 x 1000960 x 960380198
1700460 x 460380227
750 x 500710 x 460380228
800 x 600760 x 560380229
1000 x 500960 x 460380230
1000 x 625960 x 585380231
1000 x 750960 x 710380232
1000 x 1000960 x 960380234
12301400460 x 460375264
750 x 500710 x 460375265
800 x 600760 x 560375266
1000 x 500960 x 460375268
1000 x 625960 x 585375269
1000 x 750960 x 710375270
1000 x 1000960 x 960375272
15001400460 x 460380200
750 x 500710 x 460380201
800 x 600760 x 560380202
1000 x 500960 x 460380203
1000 x 625960 x 585380204
1000 x 750960 x 710380205
1000 x 1000960 x 960380207
1700460 x 460380236
750 x 500710 x 460380237
800 x 600760 x 560380238
1000 x 500960 x 460380239
1000 x 625960 x 585380240
1000 x 750960 x 710380241
1000 x 1000960 x 960380243
AbmessungenFür LeibungsfensterFensteraussparung im Therm BlockArtikel-Nr.
BreiteHöheBreite x HöheBreite x Höhe
1500 mm1400 mm460 mm x 460 mm315976
750 mm x 500 mm710 mm x 460 mm315977
800 mm x 600 mm760 mm x 560 mm315727
1000 mm x 500 mm960 mm x 460 mm315729
1000 mm x 625 mm960 mm x 585 mm315730
1000 mm x 750 mm960 mm x 710 mm315731
1000 mm x 1000 mm960 mm x 960 mm315750
1230 mm1400 mm460 mm x 460 mm375211
750 mm x 500 mm710 mm x 460 mm375212
800 mm x 600 mm760 mm x 560 mm375213
1000 mm x 500 mm960 mm x 460 mm375215
1000 mm x 625 mm960 mm x 585 mm375216
1000 mm x 750 mm960 mm x 710 mm375217
1000 mm x 1000 mm960 mm x 960 mm375219
1500 mm1400 mm460 mm x 460 mm315979
750 mm x 500 mm710 mm x 460 mm315980
800 mm x 600 mm760 mm x 560 mm315738
1000 mm x 500 mm960 mm x 460 mm315740
1000 mm x 625 mm960 mm x 585 mm315741
1000 mm x 750 mm960 mm x 710 mm315742
1000 mm x 1000 mm960 mm x 960 mm315749
1700 mm460 mm x 460 mm315990
750 mm x 500 mm710 mm x 460 mm315991
800 mm x 600 mm760 mm x 560 mm315743
1000 mm x 500 mm960 mm x 460 mm315745
1000 mm x 625 mm960 mm x 585 mm315746
1000 mm x 750 mm960 mm x 710 mm315747
1000 mm x 1000 mm960 mm x 960 mm315748
1230 mm1400 mm460 mm x 460 mm375222
750 mm x 500 mm710 mm x 460 mm375223
800 mm x 600 mm760 mm x 560 mm375224
1000 mm x 500 mm960 mm x 460 mm375227
1000 mm x 625 mm960 mm x 585 mm375228
1000 mm x 750 mm960 mm x 710 mm375229
1000 mm x 1000 mm960 mm x 960 mm375232
1500 mm1400 mm460 mm x 460 mm315982
750 mm x 500 mm710 mm x 460 mm315983
800 mm x 600 mm760 mm x 560 mm315640
1000 mm x 500 mm960 mm x 460 mm315641
1000 mm x 625 mm960 mm x 585 mm315642
1000 mm x 750 mm960 mm x 710 mm315643
1000 mm x 1000 mm960 mm x 960 mm315644
1700 mm460 mm x 460 mm315993
750 mm x 500 mm710 mm x 460 mm315994
800 mm x 600 mm760 mm x 560 mm315645
1000 mm x 500 mm960 mm x 460 mm315646
1000 mm x 625 mm960 mm x 585 mm315647
1000 mm x 750 mm960 mm x 710 mm315648
1000 mm x 1000 mm960 mm x 960 mm315649
1230 mm1400 mm460 mm x 460 mm375234
750 mm x 500 mm710 mm x 460 mm375235
800 mm x 600 mm760 mm x 560 mm375236
1000 mm x 500 mm960 mm x 460 mm375238
1000 mm x 625 mm960 mm x 585 mm375239
1000 mm x 750 mm960 mm x 710 mm375240
1000 mm x 1000 mm960 mm x 960 mm375242
1500 mm1400 mm460 mm x 460 mm380173
750 mm x 500 mm710 mm x 460 mm380174
800 mm x 600 mm760 mm x 560 mm380175
1000 mm x 500 mm760 mm x 460 mm380176
1000 mm x 625 mm960 mm x 585 mm380177
1000 mm x 750 mm960 mm x 710 mm380178
1000 mm x 1000 mm960 mm x 960 mm380180
1700 mm460 mm x 460 mm380209
750 mm x 500 mm710 mm x 460 mm380210
800 mm x 600 mm760 mm x 560 mm380211
1000 mm x 500 mm960 mm x 460 mm380212
1000 mm x 625 mm960 mm x 585 mm380213
1000 mm x 750 mm960 mm x 710 mm380214
1000 mm x 1000 mm960 mm x 960 mm380216
1230 mm1400 mm460 mm x 460 mm375244
750 mm x 500 mm710 mm x 460 mm375245
800 mm x 600 mm760 mm x 560 mm375246
1000 mm x 500 mm960 mm x 460 mm375248
1000 mm x 625 mm960 mm x 585 mm375249
1000 mm x 750 mm960 mm x 710 mm375250
1000 mm x 1000 mm960 mm x 960 mm375252
1500 mm1400 mm460 mm x 460 mm380182
750 mm x 500 mm710 mm x 460 mm380183
800 mm x 600 mm760 mm x 560 mm380184
1000 mm x 500 mm960 mm x 460 mm380185
1000 mm x 625 mm960 mm x 585 mm380186
1000 mm x 750 mm960 mm x 710 mm380187
1000 mm x 1000 mm960 mm x 960 mm380189
1700 mm460 mm x 460 mm380218
750 mm x 500 mm710 mm x 460 mm380219
800 mm x 600 mm760 mm x 560 mm380220
1000 mm x 500 mm960 mm x 460 mm380221
1000 mm x 625 mm960 mm x 585 mm380222
1000 mm x 750 mm960 mm x 710 mm380223
1000 mm x 1000 mm960 mm x 960 mm380225
1230 mm1400 mm460 mm x 460 mm375254
750 mm x 500 mm710 mm x 460 mm375255
800 mm x 600 mm760 mm x 560 mm375256
1000 mm x 500 mm960 mm x 460 mm375258
1000 mm x 625 mm960 mm x 585 mm375259
1000 mm x 750 mm960 mm x 710 mm375260
1000 mm x 1000 mm960 mm x 960 mm375262
1500 mm1400 mm460 mm x 460 mm380191
750 mm x 500 mm710 mm x 460 mm380192
800 mm x 600 mm760 mm x 560 mm380193
1000 mm x 500 mm960 mm x 460 mm380194
1000 mm x 625 mm960 mm x 585 mm380195
1000 mm x 750 mm960 mm x 710 mm380196
1000 mm x 1000 mm960 mm x 960 mm380198
1700 mm460 mm x 460 mm380227
750 mm x 500 mm710 mm x 460 mm380228
800 mm x 600 mm760 mm x 560 mm380229
1000 mm x 500 mm960 mm x 460 mm380230
1000 mm x 625 mm960 mm x 585 mm380231
1000 mm x 750 mm960 mm x 710 mm380232
1000 mm x 1000 mm960 mm x 960 mm380234
1230 mm1400 mm460 mm x 460 mm375264
750 mm x 500 mm710 mm x 460 mm375265
800 mm x 600 mm760 mm x 560 mm375266
1000 mm x 500 mm960 mm x 460 mm375268
1000 mm x 625 mm960 mm x 585 mm375269
1000 mm x 750 mm960 mm x 710 mm375270
1000 mm x 1000 mm960 mm x 960 mm375272
1500 mm1400 mm460 mm x 460 mm380200
750 mm x 500 mm710 mm x 460 mm380201
800 mm x 600 mm760 mm x 560 mm380202
1000 mm x 500 mm960 mm x 460 mm380203
1000 mm x 625 mm960 mm x 585 mm380204
1000 mm x 750 mm960 mm x 710 mm380205
1000 mm x 1000 mm960 mm x 960 mm380207
1700 mm460 mm x 460 mm380236
750 mm x 500 mm710 mm x 460 mm380237
800 mm x 600 mm760 mm x 560 mm380238
1000 mm x 500 mm960 mm x 460 mm380239
1000 mm x 625 mm960 mm x 585 mm380240
1000 mm x 750 mm960 mm x 710 mm380241
1000 mm x 1000 mm960 mm x 960 mm380243

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 1 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 2 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 2 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 2 Dichtband Dichtfix Art.-Nr. 35632
  • 2 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 6 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 4 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 2 Dämmplattenkleber Art.-Nr. 315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 1 Stück ACO Therm® Block mit Zarge ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 2 Stück ACO Therm® Block DWD ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 2 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 2 Dichtband Dichtfix Art.-Nr. 35632
  • 2 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 6 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 4 Stück ACO Therm® Block DWD ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 2 Dämmplattenkleber Art.-Nr. 315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801
