Lichtschachtroste Standard

Produktinformationen

Aus verzinktem Stahl
Für Gehwege und Terrassen empfehlen wir den Maschenrost 30/10
Begehbare Roste bis 1,5 kN belastbar
Befahrbare Roste im Lichtschachtkörper liegend sind bis 9 kN Radlast belastbar
Befahrbare Roste im Aufstockelement liegend sind bis 6 kN belastbar
Druckwasserdichte Lichtschächte sind nur mit dem Befestigungssystem Profix befahrbar. Ein befahrbarer Rost ist einzusetzen
Befahrbare Roste können standardmäßig nur parallel zur Montagefläche des Lichtschachtes befahren werden
Das Befahren des Rostes in Richtung der Montagefläche ist nur durch eine bauseitig anzubringende Verstärkung (Winkeleisen) unter dem Rückenträger des Rostes möglich. Winkeleisen führen wir nicht im Programm

	Für Lichtschacht		Abmessungen		Lüftungsquerschnitt	Artikel-Nr.	Downloads	Merken	Shop
	Tiefe	Breite	Tiefe	Breite	Lüftungsquerschnitt
	[mm]	[mm]	[mm]	[mm]	[m²]

	400	800	400	840	0,22	35572
		1000	400	1040	0,30	35573
		1250	400	1340	0,39	35896
	600	1000	600	1040	0,46	315870
	600	1250	600	1340	0,60	315874
	700	1500	700	1660	0,84	38767
	700	2000	700	2160	1,11	38770

	400	800	400	840	0,24	35574
		1000	400	1040	0,33	35575
		1250	400	1340	0,43	35897
	600	1000	600	1040	0,51	315878
	600	1250	600	1340	0,66	315882
	700	1500	700	1660	0,93	38768
	700	2000	700	2160	1,23	38771

	400	800	400	840	0,22	35576
		1000	400	1040	0,29	35577
		1250	400	1340	0,39	35898
	600	1000	600	1040	0,46	315999
	600	1250	600	1340	0,59	375028
	700	1500	700	1660	0,84	38769
	700	2000	700	2160	1,11	38772

	400	800	400	840	0,20	35578
		1000	400	1040	0,26	35579
		1250	400	1340	0,35	35899
	600	1000	600	1040	0,41	375029
	600	1250	600	1340	0,53	375030

Für Lichtschacht		Abmessungen		Lüftungsquerschnitt	Artikel-Nr.		Shop
Tiefe	Breite	Tiefe	Breite	Lüftungsquerschnitt	Artikel-Nr.		Shop

400 mm	800 mm	400 mm	840 mm	0,22 m²	35572
	1000 mm	400 mm	1040 mm	0,30 m²	35573
	1250 mm	400 mm	1340 mm	0,39 m²	35896
600 mm	1000 mm	600 mm	1040 mm	0,46 m²	315870
600 mm	1250 mm	600 mm	1340 mm	0,60 m²	315874
700 mm	1500 mm	700 mm	1660 mm	0,84 m²	38767
700 mm	2000 mm	700 mm	2160 mm	1,11 m²	38770

400 mm	800 mm	400 mm	840 mm	0,24 m²	35574
	1000 mm	400 mm	1040 mm	0,33 m²	35575
	1250 mm	400 mm	1340 mm	0,43 m²	35897
600 mm	1000 mm	600 mm	1040 mm	0,51 m²	315878
600 mm	1250 mm	600 mm	1340 mm	0,66 m²	315882
700 mm	1500 mm	700 mm	1660 mm	0,93 m²	38768
700 mm	2000 mm	700 mm	2160 mm	1,23 m²	38771

400 mm	800 mm	400 mm	840 mm	0,22 m²	35576
	1000 mm	400 mm	1040 mm	0,29 m²	35577
	1250 mm	400 mm	1340 mm	0,39 m²	35898
600 mm	1000 mm	600 mm	1040 mm	0,46 m²	315999
600 mm	1250 mm	600 mm	1340 mm	0,59 m²	375028
700 mm	1500 mm	700 mm	1660 mm	0,84 m²	38769
700 mm	2000 mm	700 mm	2160 mm	1,11 m²	38772

400 mm	800 mm	400 mm	840 mm	0,20 m²	35578
	1000 mm	400 mm	1040 mm	0,26 m²	35579
	1250 mm	400 mm	1340 mm	0,35 m²	35899
600 mm	1000 mm	600 mm	1040 mm	0,41 m²	375029
600 mm	1250 mm	600 mm	1340 mm	0,53 m²	375030

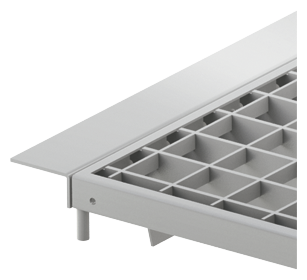

Adapterwinkel für Lichtschachtrost 1000 x 400/600 mm

Passend für

Spaltmaß 10 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11160

Adapterwinkel für Lichtschachtrost 1000 x 400/600 mm

Passend für

Spaltmaß 20 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11161

Adapterwinkel für Lichtschachtrost 1000 x 400/600 mm

Passend für

Spaltmaß 30 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11162

Adapterwinkel für Lichtschachtrost 1000 x 400/600 mm

Passend für

Spaltmaß 40 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11163

Adapterwinkel für Lichtschachtrost 1250 x 400/600 mm

Passend für

Spaltmaß 10 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11164

Adapterwinkel für Lichtschachtrost 1250 x 400/600 mm

Passend für

Spaltmaß 20 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11165

Adapterwinkel für Lichtschachtrost 1250 x 400/600 mm

Passend für

Spaltmaß 30 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11166

Adapterwinkel für Lichtschachtrost 1250 x 400/600 mm

Passend für

Spaltmaß 40 mm

Beschreibung

Mit Befestigungsschrauben für Lichtschachtrost

Artikel-Nr.
11167
