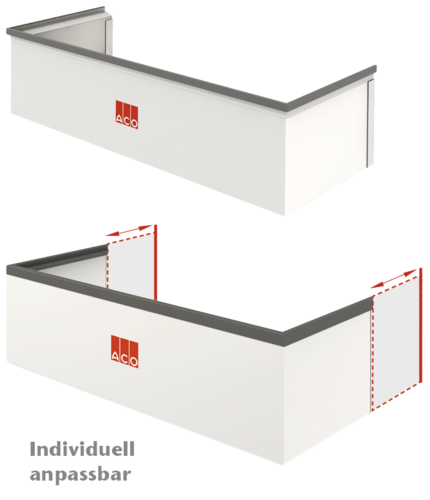

Aufstockelemente – Einzelteile

Produktinformationen

Kombinationsmöglichkeiten und max. Anzahl an einsetzbaren Aufstockelementen siehe Seitenende
Vor Türaustritten ausschließlich fixe Aufstockelemente verwenden
Höhenverstellbare und fixe Aufstockelemente können kombiniert werden
Höhenverstellbare Aufstockelemente sind ausschließlich begehbar. Belastbar bs 1,5 kN
Fixe Aufstockelemente können mit 6 kN Radlast befahren werden. Kombination: 2 fixe oder 1 fixes Aufstockelement, 1 befahrbarer Rost, 1 befahrbares Montageset für Lichtschächte. Aufstockelement muss mit Wand verschraubt werden
Fixe Aufstockelemente können nur längsseitig (parallel zur Hauswand) befahren werden
Fixe Aufstockelemente können in der Höhe gekürzt werden. Bitte U-Profile für Schnittfläche einsetzen
- U-Profile für gekürzte fixe Aufstockelemente
- U-Profile für gekürzte 4-seitig geschlossene Aufstockelemente
Die Produkte für die Montage finden Sie hier:
- Montagesets für die Standard-Montage

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
		Tiefe	Breite	Höhe
		[mm]	[mm]	[mm]

400/600/700	begehbar	400	800	340	30-300	315788	102,00	E1
			1000	340	30-300	315789	105,20	E1
			1250	340	30-300	315790	131,50	E1
		600	1000	340	30-300	315826	126,00	E1
		600	1250	340	30-300	315827	150,25	E1
		700	1500	340	30-300	315794	416,60	E5
400/600/700	begehbar	600	1000	340	30-300	315826	126,00	E1
		600	1250	340	30-300	315827	150,25	E1
		800	1000	340	30-300	375020	181,50	E1
		800	1250	340	30-300	375021	205,75	E1

400/600/700	begehbar und befahrbar	400	800	295	275	315773	151,25	E1
			1000	295	275	315774	156,00	E1
			1250	295	275	315775	192,00	E1
		600	1000	295	275	315830	169,00	E1
		600	1250	295	275	315831	195,00	E1
	begehbar	700	1500	295	270	315785	476,00	E5
	begehbar	700	2000	295	270	315786	592,00	E5
400/600/700	begehbar und befahrbar	400	800	445	425	375436	187,00	E1
			1000	445	425	375437	204,00	E1
			1250	445	425	375439	221,00	E1
400/600/700	begehbar und befahrbar	600	1000	445	425	375438	250,00	E1
400/600/700	begehbar und befahrbar	600	1250	445	425	375440	254,00	E1
400/600/700	begehbar	700	1500	445	420	375441	675,00	E5
400/600/700	begehbar	700	2000	445	420	375442	962,00	E5
400/600/700	begehbar	800	1000	295	275	375022	242,50	E1
400/600/700	begehbar	800	1250	295	275	375023	297,25	E1

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Shop
Für Lichtschacht	Anwendung	Tiefe	Breite	Höhe	Aufbauhöhe [mm]	Artikel-Nr.	Shop

400/600/700	begehbar	400 mm	800 mm	340 mm	30-300	315788
			1000 mm	340 mm	30-300	315789
			1250 mm	340 mm	30-300	315790
		600 mm	1000 mm	340 mm	30-300	315826
		600 mm	1250 mm	340 mm	30-300	315827
		700 mm	1500 mm	340 mm	30-300	315794
		600 mm	1000 mm	340 mm	30-300	315826
		600 mm	1250 mm	340 mm	30-300	315827
		800 mm	1000 mm	340 mm	30-300	375020
		800 mm	1250 mm	340 mm	30-300	375021

400/600/700	begehbar und befahrbar	400 mm	800 mm	295 mm	275	315773
			1000 mm	295 mm	275	315774
			1250 mm	295 mm	275	315775
		600 mm	1000 mm	295 mm	275	315830
		600 mm	1250 mm	295 mm	275	315831
	begehbar	700 mm	1500 mm	295 mm	270	315785
	begehbar	700 mm	2000 mm	295 mm	270	315786
	begehbar und befahrbar	400 mm	800 mm	445 mm	425	375436
			1000 mm	445 mm	425	375437
			1250 mm	445 mm	425	375439
		600 mm	1000 mm	445 mm	425	375438
		600 mm	1250 mm	445 mm	425	375440
	begehbar	700 mm	1500 mm	445 mm	420	375441
		700 mm	2000 mm	445 mm	420	375442
		800 mm	1000 mm	295 mm	275	375022
		800 mm	1250 mm	295 mm	275	375023

Lichtschächte 400 mm Tiefe

Lichtschächte 700 mm Tiefe

Lichtschächte 600 mm Tiefe

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
		Tiefe	Breite	Höhe
		[mm]	[mm]	[mm]

400/600/700	begehbar	400	800	340	30-300	315788	102,00	E1
			1000	340	30-300	315789	105,20	E1
			1250	340	30-300	315790	131,50	E1
		600	1000	340	30-300	315826	126,00	E1
		600	1250	340	30-300	315827	150,25	E1
		700	1500	340	30-300	315794	416,60	E5
400/600/700	begehbar	600	1000	340	30-300	315826	126,00	E1
		600	1250	340	30-300	315827	150,25	E1
		800	1000	340	30-300	375020	181,50	E1
		800	1250	340	30-300	375021	205,75	E1

400/600/700	begehbar und befahrbar	400	800	295	275	315773	151,25	E1
			1000	295	275	315774	156,00	E1
			1250	295	275	315775	192,00	E1
		600	1000	295	275	315830	169,00	E1
		600	1250	295	275	315831	195,00	E1
	begehbar	700	1500	295	270	315785	476,00	E5
	begehbar	700	2000	295	270	315786	592,00	E5
400/600/700	begehbar und befahrbar	400	800	445	425	375436	187,00	E1
			1000	445	425	375437	204,00	E1
			1250	445	425	375439	221,00	E1
400/600/700	begehbar und befahrbar	600	1000	445	425	375438	250,00	E1
400/600/700	begehbar und befahrbar	600	1250	445	425	375440	254,00	E1
400/600/700	begehbar	700	1500	445	420	375441	675,00	E5
400/600/700	begehbar	700	2000	445	420	375442	962,00	E5
400/600/700	begehbar	800	1000	295	275	375022	242,50	E1
400/600/700	begehbar	800	1250	295	275	375023	297,25	E1

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Shop
Für Lichtschacht	Anwendung	Tiefe	Breite	Höhe	Aufbauhöhe [mm]	Artikel-Nr.	Shop

400/600/700	begehbar	400 mm	800 mm	340 mm	30-300	315788
			1000 mm	340 mm	30-300	315789
			1250 mm	340 mm	30-300	315790
		600 mm	1000 mm	340 mm	30-300	315826
		600 mm	1250 mm	340 mm	30-300	315827
		700 mm	1500 mm	340 mm	30-300	315794
		600 mm	1000 mm	340 mm	30-300	315826
		600 mm	1250 mm	340 mm	30-300	315827
		800 mm	1000 mm	340 mm	30-300	375020
		800 mm	1250 mm	340 mm	30-300	375021

400/600/700	begehbar und befahrbar	400 mm	800 mm	295 mm	275	315773
			1000 mm	295 mm	275	315774
			1250 mm	295 mm	275	315775
		600 mm	1000 mm	295 mm	275	315830
		600 mm	1250 mm	295 mm	275	315831
	begehbar	700 mm	1500 mm	295 mm	270	315785
	begehbar	700 mm	2000 mm	295 mm	270	315786
	begehbar und befahrbar	400 mm	800 mm	445 mm	425	375436
			1000 mm	445 mm	425	375437
			1250 mm	445 mm	425	375439
		600 mm	1000 mm	445 mm	425	375438
		600 mm	1250 mm	445 mm	425	375440
	begehbar	700 mm	1500 mm	445 mm	420	375441
		700 mm	2000 mm	445 mm	420	375442
		800 mm	1000 mm	295 mm	275	375022
		800 mm	1250 mm	295 mm	275	375023

Lichtschächte 400 mm Tiefe

Lichtschächte 700 mm Tiefe

Lichtschächte 600 mm Tiefe

Lichtschacht	begehbar		befahrbar		druckwasserdicht
	maximale	max. lichte	maximale	max. lichte	maximale	max. lichte
	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
800 x 600 x 400	1000	1600	525	1125	nicht möglich	nicht möglich
1000 x 600 x 400	1000	1600	525	1125	nicht möglich	nicht möglich
1000 x 1000 x 400	1000	2000	525	1525	525	1525
1000 x 1300 x 400	1000	2300	525	1825	525	1825
1250 x 1000 x 400	1000	2000	525	1525	nicht möglich	nicht möglich
1000 x 1000 x 600	1000	2000	525	1525	525	1525
1000 x 1300 x 600	1000	2300	525	1825	525	1825
1250 x 1300 x 600	1000	2300	525	1825	525	1825
1500 x 1000 x 700	670	1700	nicht möglich	nicht möglich	nicht möglich	nicht möglich
1500 x 1500 x 700	670	2200
2000 x 1000 x 700	425	1450
2000 x 1500 x 700	425	1950

	Lichtschachterhöhung durch fixe Aufstockelemente
Produktmaß	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm	1x fix 295 mm	2x fix 295 mm	1x fix 295 mm
						und	und	und
						1x fix 445 mm	1x fix 445 mm	2x fix 445 mm
Lichtschachttiefe	ergibt eine Erhöhung von
400	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
600	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
700	270 mm	420 mm	520 mm	820 mm²⁾	770 mm²⁾	670 mm	nicht zulässig	nicht zulässig

	¹⁾ muss auf max. 1000 mm gekürzt werden
	²⁾ muss auf max. 670 mm gekürzt werden


	Kombination fixe und höhenverstellbare Aufstockelemente
Produktmaß	1x höhenver.	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm
		und	und	und	und	und
		1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.
Lichtschachttiefe	ergibt eine Erhöhung von
400	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
600	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
700	30 - 300 mm³⁾	300 - 575 mm⁴⁾	450 - 725 mm⁵⁾	550 - 825 mm⁶⁾	nicht zulässig	nicht zulässig

	³⁾ nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 erhältlich
	⁴⁾ nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 anwendbar
	⁵⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig
	⁶⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig und nur für Lichtschächte 1500x1000x700 + 1500x1500x700
	⁷⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig
	⁸⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig
