Standardausführung (3-fach Wärmeschutzverglasung)

Standardausfuehrung 3-fach Waermeschutzverglasung Fuer Die Ortbetonbauweise 660827

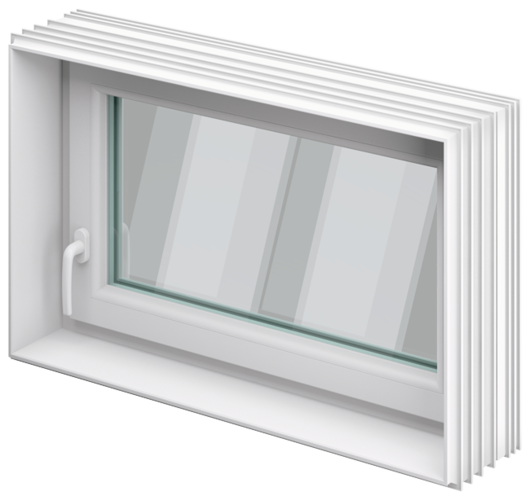

Standardausfuehrung 3-fach Waermeschutzverglasung Fuer Die Ortbetonbauweise 666590

Produktvorteile

Immer mit 3-fach Wärmeschutzverglasung
Größtmögliche Glasfläche
In Wohnraumfensteroptik
Geeignet für Bauten mit dem "Qualitätssiegel Nachhaltiges Gebäude"
Optimale Wärmedämmung durch 82 mm Bautiefe und Mehrkammerhohlprofile
Mitteldichtungssystem für hohe Luftdichtigkeit
Reinweiße Oberfläche
Gleiche Farbgebung auf Rahmen und Flügel
Optimale Betonverkrallung
Beidseitig integrierte Schalungsdichtung
Patentiertes Nut-Federsystem für Dämmungsanschlussprofile
Mit Zuschlagsicherung für sicheres Einrasten im offenen Kippzustand

Produktinformationen

Mit Dreh-/Kippflügel
Ausführung DIN-links/DIN-rechts
Mit Folierung zum Schutz des Produktes
Die Abmessung ist jeweils 10 mm kleiner als das angegebene Baurichtmaß
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
- Ab 800 m über NN (Meeresspiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)

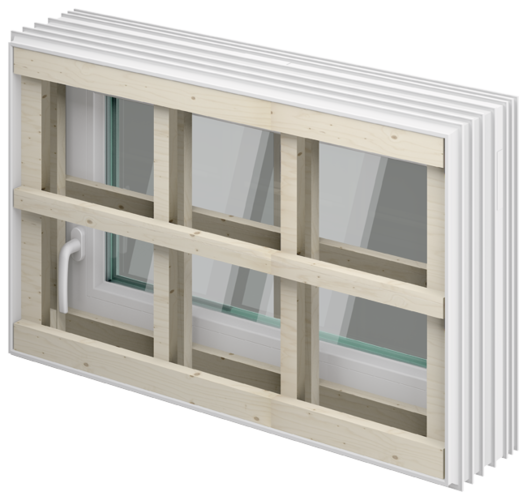

Inkl. Holzaussteifung für die Ortbetonbauweise
Mit 3-fach Wärmeschutzverglasung
Mit Lochbändern zur Befestigung an der Schalung
Geprüft durch das ift-Rosenheim (Prüfbericht 22-001807-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate)
U_g-Wert = 0,60 W/(m²K)
Uw-Wert = 0,83 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
F_RSI-Wert = 0,77 W/(m²K) abhängig vom Wandaufbau
Schalldämmmaß R_w-Wert = 35db

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Bestellinformationen

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

200	0,15	0,118	DIN-links	3007125	414,00	A1
200	0,15	0,118	DIN-rechts	3007127	414,00	A1
240	0,15	0,118	DIN-links	3007129	414,00	A1
240	0,15	0,118	DIN-rechts	3007131	414,00	A1
250	0,15	0,118	DIN-links	3007133	414,00	A1
250	0,15	0,118	DIN-rechts	3007135	414,00	A1
300	0,15	0,118	DIN-links	3007137	414,00	A1
300	0,15	0,118	DIN-rechts	3007139	414,00	A1
365	0,15	0,118	DIN-links	3007141	428,00	A1
365	0,15	0,118	DIN-rechts	3007143	428,00	A1
400	0,15	0,118	DIN-links	3007145	428,00	A1
400	0,15	0,118	DIN-rechts	3007147	428,00	A1

200	0,23	0,184	DIN-links	3007151	437,00	A1
200	0,23	0,184	DIN-rechts	3007153	437,00	A1
240	0,23	0,184	DIN-links	3007157	437,00	A1
240	0,23	0,184	DIN-rechts	3007159	437,00	A1
250	0,23	0,184	DIN-links	3007161	437,00	A1
250	0,23	0,184	DIN-rechts	3007163	437,00	A1
300	0,23	0,184	DIN-links	3007165	437,00	A1
300	0,23	0,184	DIN-rechts	3007167	437,00	A1
365	0,23	0,184	DIN-links	3007171	451,00	A1
365	0,23	0,184	DIN-rechts	3007173	451,00	A1
400	0,23	0,184	DIN-links	3007175	451,00	A1
400	0,23	0,184	DIN-rechts	3007177	451,00	A1

200	0,22	0,179	DIN-links	3007207	457,00	A1
200	0,22	0,179	DIN-rechts	3007209	457,00	A1
240	0,22	0,179	DIN-links	3007211	457,00	A1
240	0,22	0,179	DIN-rechts	3007213	457,00	A1
250	0,22	0,179	DIN-links	3007215	457,00	A1
250	0,22	0,179	DIN-rechts	3007217	457,00	A1
300	0,22	0,179	DIN-links	3007219	457,00	A1
300	0,22	0,179	DIN-rechts	3007221	457,00	A1
365	0,22	0,179	DIN-links	3007223	470,00	A1
365	0,22	0,179	DIN-rechts	3007225	470,00	A1
400	0,22	0,179	DIN-links	3007227	470,00	A1
400	0,22	0,179	DIN-rechts	3007229	470,00	A1

200	0,32	0,271	DIN-links	3007235	477,00	A1
200	0,32	0,271	DIN-rechts	3007237	477,00	A1
240	0,32	0,271	DIN-links	3007241	477,00	A1
240	0,32	0,271	DIN-rechts	3007243	477,00	A1
250	0,32	0,271	DIN-links	3007245	477,00	A1
250	0,32	0,271	DIN-rechts	3007247	477,00	A1
300	0,32	0,271	DIN-links	3007249	477,00	A1
300	0,32	0,271	DIN-rechts	3007251	477,00	A1
365	0,32	0,271	DIN-links	3007255	491,00	A1
365	0,32	0,271	DIN-rechts	3007257	491,00	A1
400	0,32	0,271	DIN-links	3007259	491,00	A1
400	0,32	0,271	DIN-rechts	3007261	491,00	A1

200	0,42	0,364	DIN-links	3007263	496,00	A1
200	0,42	0,364	DIN-rechts	3007265	496,00	A1
240	0,42	0,364	DIN-links	3007267	496,00	A1
240	0,42	0,364	DIN-rechts	3007269	496,00	A1
250	0,42	0,364	DIN-links	3007271	496,00	A1
250	0,42	0,364	DIN-rechts	3007273	496,00	A1
300	0,42	0,364	DIN-links	3007275	496,00	A1
300	0,42	0,364	DIN-rechts	3007277	496,00	A1
365	0,42	0,364	DIN-links	3007281	511,00	A1
365	0,42	0,364	DIN-rechts	3007283	511,00	A1
400	0,42	0,364	DIN-links	3007285	511,00	A1
400	0,42	0,364	DIN-rechts	3007287	511,00	A1

200	0,62	0,549	DIN-links	3007291	567,00	A1
200	0,62	0,549	DIN-rechts	3007293	567,00	A1
240	0,62	0,549	DIN-links	3007297	567,00	A1
240	0,62	0,549	DIN-rechts	3007299	567,00	A1
250	0,62	0,549	DIN-links	3007301	567,00	A1
250	0,62	0,549	DIN-rechts	3007303	567,00	A1
300	0,62	0,549	DIN-links	3007305	567,00	A1
300	0,62	0,549	DIN-rechts	3007307	567,00	A1
365	0,62	0,549	DIN-links	3007311	588,00	A1
365	0,62	0,549	DIN-rechts	3007313	588,00	A1
400	0,62	0,549	DIN-links	3007315	588,00	A1
400	0,62	0,549	DIN-rechts	3007317	588,00	A1

200	0,81	0,734	DIN-links	3007319	636,00	A1
200	0,81	0,734	DIN-rechts	3007321	636,00	A1
240	0,81	0,734	DIN-links	3007323	636,00	A1
240	0,81	0,734	DIN-rechts	3007325	636,00	A1
250	0,81	0,734	DIN-links	3007327	636,00	A1
250	0,81	0,734	DIN-rechts	3007329	636,00	A1
300	0,81	0,734	DIN-links	3007331	636,00	A1
300	0,81	0,734	DIN-rechts	3007333	636,00	A1
365	0,81	0,734	DIN-links	3007335	658,00	A1
365	0,81	0,734	DIN-rechts	3007337	658,00	A1
400	0,81	0,734	DIN-links	3007339	658,00	A1
400	0,81	0,734	DIN-rechts	3007341	658,00	A1

200	0,81	0,734	DIN-links	3007355	704,00	A1
200	0,81	0,734	DIN-rechts	3007357	704,00	A1
240	0,81	0,734	DIN-links	3007359	704,00	A1
240	0,81	0,734	DIN-rechts	3007361	704,00	A1
250	0,81	0,734	DIN-links	3007363	704,00	A1
250	0,81	0,734	DIN-rechts	3007365	704,00	A1
300	0,81	0,734	DIN-links	3007367	704,00	A1
300	0,81	0,734	DIN-rechts	3007369	704,00	A1
365	0,81	0,734	DIN-links	3007371	728,00	A1
365	0,81	0,734	DIN-rechts	3007373	728,00	A1
400	0,81	0,734	DIN-links	3007375	728,00	A1
400	0,81	0,734	DIN-rechts	3007377	728,00	A1

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

200 mm	0,15 m²	0,118 m²	DIN-links	3007125
200 mm	0,15 m²	0,118 m²	DIN-rechts	3007127
240 mm	0,15 m²	0,118 m²	DIN-links	3007129
240 mm	0,15 m²	0,118 m²	DIN-rechts	3007131
250 mm	0,15 m²	0,118 m²	DIN-links	3007133
250 mm	0,15 m²	0,118 m²	DIN-rechts	3007135
300 mm	0,15 m²	0,118 m²	DIN-links	3007137
300 mm	0,15 m²	0,118 m²	DIN-rechts	3007139
365 mm	0,15 m²	0,118 m²	DIN-links	3007141
365 mm	0,15 m²	0,118 m²	DIN-rechts	3007143
400 mm	0,15 m²	0,118 m²	DIN-links	3007145
400 mm	0,15 m²	0,118 m²	DIN-rechts	3007147

200 mm	0,23 m²	0,184 m²	DIN-links	3007151
200 mm	0,23 m²	0,184 m²	DIN-rechts	3007153
240 mm	0,23 m²	0,184 m²	DIN-links	3007157
240 mm	0,23 m²	0,184 m²	DIN-rechts	3007159
250 mm	0,23 m²	0,184 m²	DIN-links	3007161
250 mm	0,23 m²	0,184 m²	DIN-rechts	3007163
300 mm	0,23 m²	0,184 m²	DIN-links	3007165
300 mm	0,23 m²	0,184 m²	DIN-rechts	3007167
365 mm	0,23 m²	0,184 m²	DIN-links	3007171
365 mm	0,23 m²	0,184 m²	DIN-rechts	3007173
400 mm	0,23 m²	0,184 m²	DIN-links	3007175
400 mm	0,23 m²	0,184 m²	DIN-rechts	3007177

200 mm	0,22 m²	0,179 m²	DIN-links	3007207
200 mm	0,22 m²	0,179 m²	DIN-rechts	3007209
240 mm	0,22 m²	0,179 m²	DIN-links	3007211
240 mm	0,22 m²	0,179 m²	DIN-rechts	3007213
250 mm	0,22 m²	0,179 m²	DIN-links	3007215
250 mm	0,22 m²	0,179 m²	DIN-rechts	3007217
300 mm	0,22 m²	0,179 m²	DIN-links	3007219
300 mm	0,22 m²	0,179 m²	DIN-rechts	3007221
365 mm	0,22 m²	0,179 m²	DIN-links	3007223
365 mm	0,22 m²	0,179 m²	DIN-rechts	3007225
400 mm	0,22 m²	0,179 m²	DIN-links	3007227
400 mm	0,22 m²	0,179 m²	DIN-rechts	3007229

200 mm	0,32 m²	0,271 m²	DIN-links	3007235
200 mm	0,32 m²	0,271 m²	DIN-rechts	3007237
240 mm	0,32 m²	0,271 m²	DIN-links	3007241
240 mm	0,32 m²	0,271 m²	DIN-rechts	3007243
250 mm	0,32 m²	0,271 m²	DIN-links	3007245
250 mm	0,32 m²	0,271 m²	DIN-rechts	3007247
300 mm	0,32 m²	0,271 m²	DIN-links	3007249
300 mm	0,32 m²	0,271 m²	DIN-rechts	3007251
365 mm	0,32 m²	0,271 m²	DIN-links	3007255
365 mm	0,32 m²	0,271 m²	DIN-rechts	3007257
400 mm	0,32 m²	0,271 m²	DIN-links	3007259
400 mm	0,32 m²	0,271 m²	DIN-rechts	3007261

200 mm	0,42 m²	0,364 m²	DIN-links	3007263
200 mm	0,42 m²	0,364 m²	DIN-rechts	3007265
240 mm	0,42 m²	0,364 m²	DIN-links	3007267
240 mm	0,42 m²	0,364 m²	DIN-rechts	3007269
250 mm	0,42 m²	0,364 m²	DIN-links	3007271
250 mm	0,42 m²	0,364 m²	DIN-rechts	3007273
300 mm	0,42 m²	0,364 m²	DIN-links	3007275
300 mm	0,42 m²	0,364 m²	DIN-rechts	3007277
365 mm	0,42 m²	0,364 m²	DIN-links	3007281
365 mm	0,42 m²	0,364 m²	DIN-rechts	3007283
400 mm	0,42 m²	0,364 m²	DIN-links	3007285
400 mm	0,42 m²	0,364 m²	DIN-rechts	3007287

200 mm	0,62 m²	0,549 m²	DIN-links	3007291
200 mm	0,62 m²	0,549 m²	DIN-rechts	3007293
240 mm	0,62 m²	0,549 m²	DIN-links	3007297
240 mm	0,62 m²	0,549 m²	DIN-rechts	3007299
250 mm	0,62 m²	0,549 m²	DIN-links	3007301
250 mm	0,62 m²	0,549 m²	DIN-rechts	3007303
300 mm	0,62 m²	0,549 m²	DIN-links	3007305
300 mm	0,62 m²	0,549 m²	DIN-rechts	3007307
365 mm	0,62 m²	0,549 m²	DIN-links	3007311
365 mm	0,62 m²	0,549 m²	DIN-rechts	3007313
400 mm	0,62 m²	0,549 m²	DIN-links	3007315
400 mm	0,62 m²	0,549 m²	DIN-rechts	3007317

200 mm	0,81 m²	0,734 m²	DIN-links	3007319
200 mm	0,81 m²	0,734 m²	DIN-rechts	3007321
240 mm	0,81 m²	0,734 m²	DIN-links	3007323
240 mm	0,81 m²	0,734 m²	DIN-rechts	3007325
250 mm	0,81 m²	0,734 m²	DIN-links	3007327
250 mm	0,81 m²	0,734 m²	DIN-rechts	3007329
300 mm	0,81 m²	0,734 m²	DIN-links	3007331
300 mm	0,81 m²	0,734 m²	DIN-rechts	3007333
365 mm	0,81 m²	0,734 m²	DIN-links	3007335
365 mm	0,81 m²	0,734 m²	DIN-rechts	3007337
400 mm	0,81 m²	0,734 m²	DIN-links	3007339
400 mm	0,81 m²	0,734 m²	DIN-rechts	3007341

200 mm	0,81 m²	0,734 m²	DIN-links	3007355
200 mm	0,81 m²	0,734 m²	DIN-rechts	3007357
240 mm	0,81 m²	0,734 m²	DIN-links	3007359
240 mm	0,81 m²	0,734 m²	DIN-rechts	3007361
250 mm	0,81 m²	0,734 m²	DIN-links	3007363
250 mm	0,81 m²	0,734 m²	DIN-rechts	3007365
300 mm	0,81 m²	0,734 m²	DIN-links	3007367
300 mm	0,81 m²	0,734 m²	DIN-rechts	3007369
365 mm	0,81 m²	0,734 m²	DIN-links	3007371
365 mm	0,81 m²	0,734 m²	DIN-rechts	3007373
400 mm	0,81 m²	0,734 m²	DIN-links	3007375
400 mm	0,81 m²	0,734 m²	DIN-rechts	3007377
