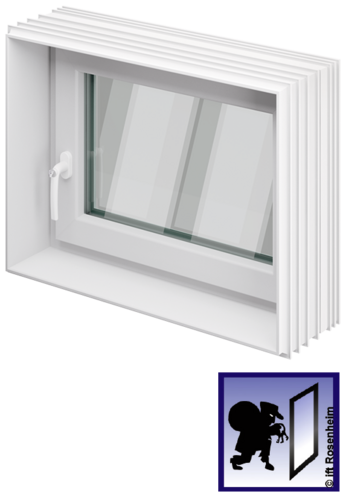

Einbruchhemmend mit 3-fach Verglasung (RC 2)

Produktvorteile

Immer mit 3-fach Wärmeschutzverglasung
Größtmögliche Glasfläche
In Wohnraumfensteroptik
Geeignet für Bauten mit dem "Qualitätssiegel Nachhaltiges Gebäude"
Optimale Wärmedämmung durch 82 mm Bautiefe und Mehrkammerhohlprofile
Mitteldichtungssystem für hohe Luftdichtigkeit
Reinweiße Oberfläche
Gleiche Farbgebung auf Rahmen und Flügel
Optimale Betonverkrallung
Beidseitig integrierte Schalungsdichtung
Patentiertes Nut-Federsystem für Dämmungsanschlussprofile
Mit Zuschlagsicherung für sicheres Einrasten im offenen Kippzustand

Produktinformationen

Mit Dreh-/Kippflügel
Ausführung DIN-links/DIN-rechts
Mit Folierung zum Schutz des Produktes
Die Abmessung ist jeweils 10 mm kleiner als das angegebene Baurichtmaß
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
- Ab 800 m über NN (Meeresspiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)

Mit einbruchhemmender P4A VSG-Verglasung und abschließbarer Griffolive
Mit 3-fach Wärmeschutzverglasung
Mit RC2 Beschlag
Geprüft durch das ift-Rosenheim (Prüfbericht 15-000018-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate)
U_g-Wert = 0,8 W/(m²K)
U_w-Wert = 1,0 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
Schalldämmmaß 35 – 39 dB, Schallschutzklasse 3
Inkl. Holzaussteifung

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

200	0,15	0,118	DIN-links	328700	1042,00	A2
200	0,15	0,118	DIN-rechts	328710	1042,00	A2
240	0,15	0,118	DIN-links	328701	1042,00	A2
240	0,15	0,118	DIN-rechts	328711	1042,00	A2
250	0,15	0,118	DIN-links	328702	1042,00	A2
250	0,15	0,118	DIN-rechts	328712	1042,00	A2
300	0,15	0,118	DIN-links	328703	1042,00	A2
300	0,15	0,118	DIN-rechts	328713	1042,00	A2
365	0,15	0,118	DIN-links	328704	1056,50	A2
365	0,15	0,118	DIN-rechts	328714	1056,50	A2
400	0,15	0,118	DIN-links	328705	1056,50	A2
400	0,15	0,118	DIN-rechts	328715	1056,50	A2

200	0,23	0,184	DIN-links	328720	1077,50	A2
200	0,23	0,184	DIN-rechts	328730	1077,50	A2
240	0,23	0,184	DIN-links	328721	1077,50	A2
240	0,23	0,184	DIN-rechts	328731	1077,50	A2
250	0,23	0,184	DIN-links	328722	1077,50	A2
250	0,23	0,184	DIN-rechts	328732	1077,50	A2
300	0,23	0,184	DIN-links	328723	1077,50	A2
300	0,23	0,184	DIN-rechts	328733	1077,50	A2
365	0,23	0,184	DIN-links	328724	1091,00	A2
365	0,23	0,184	DIN-rechts	328734	1091,00	A2
400	0,23	0,184	DIN-links	328725	1091,00	A2
400	0,23	0,184	DIN-rechts	328735	1091,00	A2

200	0,22	0,193	DIN-links	328740	1118,00	A2
200	0,22	0,193	DIN-rechts	328750	1118,00	A2
240	0,22	0,193	DIN-links	328741	1118,00	A2
240	0,22	0,193	DIN-rechts	328751	1118,00	A2
250	0,22	0,193	DIN-links	328742	1118,00	A2
250	0,22	0,193	DIN-rechts	328752	1118,00	A2
300	0,22	0,193	DIN-links	328743	1118,00	A2
300	0,22	0,193	DIN-rechts	328753	1118,00	A2
365	0,22	0,193	DIN-links	328744	1132,00	A2
365	0,22	0,193	DIN-rechts	328754	1132,00	A2
400	0,22	0,193	DIN-links	328745	1132,00	A2
400	0,22	0,193	DIN-rechts	328755	1132,00	A2

200	0,32	0,179	DIN-links	328760	1179,00	A2
200	0,32	0,179	DIN-rechts	328770	1179,00	A2
240	0,32	0,179	DIN-links	328761	1179,00	A2
240	0,32	0,179	DIN-rechts	328771	1179,00	A2
250	0,32	0,179	DIN-links	328762	1179,00	A2
250	0,32	0,179	DIN-rechts	328772	1179,00	A2
300	0,32	0,179	DIN-links	328763	1179,00	A2
300	0,32	0,179	DIN-rechts	328773	1179,00	A2
365	0,32	0,179	DIN-links	328764	1193,00	A2
365	0,32	0,179	DIN-rechts	328774	1193,00	A2
400	0,32	0,179	DIN-links	328765	1193,00	A2
400	0,32	0,179	DIN-rechts	328775	1193,00	A2

200	0,42	0,364	DIN-links	328780	1230,00	A2
200	0,42	0,364	DIN-rechts	328790	1230,00	A2
240	0,42	0,364	DIN-links	328781	1230,00	A2
240	0,42	0,364	DIN-rechts	328791	1230,00	A2
250	0,42	0,364	DIN-links	328782	1230,00	A2
250	0,42	0,364	DIN-rechts	328792	1230,00	A2
300	0,42	0,364	DIN-links	328783	1230,00	A2
300	0,42	0,364	DIN-rechts	328793	1230,00	A2
365	0,42	0,364	DIN-links	328784	1245,00	A2
365	0,42	0,364	DIN-rechts	328794	1245,00	A2
400	0,42	0,364	DIN-links	328785	1245,00	A2
400	0,42	0,364	DIN-rechts	328795	1245,00	A2

200	0,62	0,549	DIN-links	328800	1386,00	A2
200	0,62	0,549	DIN-rechts	328810	1386,00	A2
240	0,62	0,549	DIN-links	328801	1386,00	A2
240	0,62	0,549	DIN-rechts	328811	1386,00	A2
250	0,62	0,549	DIN-links	328802	1386,00	A2
250	0,62	0,549	DIN-rechts	328812	1386,00	A2
300	0,62	0,549	DIN-links	328803	1386,00	A2
300	0,62	0,549	DIN-rechts	328813	1386,00	A2
365	0,62	0,549	DIN-links	328804	1407,00	A2
365	0,62	0,549	DIN-rechts	328814	1407,00	A2
400	0,62	0,549	DIN-links	328805	1407,00	A2
400	0,62	0,549	DIN-rechts	328815	1407,00	A2

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

200 mm	0,15 m²	0,118 m²	DIN-links	328700
200 mm	0,15 m²	0,118 m²	DIN-rechts	328710
240 mm	0,15 m²	0,118 m²	DIN-links	328701
240 mm	0,15 m²	0,118 m²	DIN-rechts	328711
250 mm	0,15 m²	0,118 m²	DIN-links	328702
250 mm	0,15 m²	0,118 m²	DIN-rechts	328712
300 mm	0,15 m²	0,118 m²	DIN-links	328703
300 mm	0,15 m²	0,118 m²	DIN-rechts	328713
365 mm	0,15 m²	0,118 m²	DIN-links	328704
365 mm	0,15 m²	0,118 m²	DIN-rechts	328714
400 mm	0,15 m²	0,118 m²	DIN-links	328705
400 mm	0,15 m²	0,118 m²	DIN-rechts	328715

200 mm	0,23 m²	0,184 m²	DIN-links	328720
200 mm	0,23 m²	0,184 m²	DIN-rechts	328730
240 mm	0,23 m²	0,184 m²	DIN-links	328721
240 mm	0,23 m²	0,184 m²	DIN-rechts	328731
250 mm	0,23 m²	0,184 m²	DIN-links	328722
250 mm	0,23 m²	0,184 m²	DIN-rechts	328732
300 mm	0,23 m²	0,184 m²	DIN-links	328723
300 mm	0,23 m²	0,184 m²	DIN-rechts	328733
365 mm	0,23 m²	0,184 m²	DIN-links	328724
365 mm	0,23 m²	0,184 m²	DIN-rechts	328734
400 mm	0,23 m²	0,184 m²	DIN-links	328725
400 mm	0,23 m²	0,184 m²	DIN-rechts	328735

200 mm	0,22 m²	0,193 m²	DIN-links	328740
200 mm	0,22 m²	0,193 m²	DIN-rechts	328750
240 mm	0,22 m²	0,193 m²	DIN-links	328741
240 mm	0,22 m²	0,193 m²	DIN-rechts	328751
250 mm	0,22 m²	0,193 m²	DIN-links	328742
250 mm	0,22 m²	0,193 m²	DIN-rechts	328752
300 mm	0,22 m²	0,193 m²	DIN-links	328743
300 mm	0,22 m²	0,193 m²	DIN-rechts	328753
365 mm	0,22 m²	0,193 m²	DIN-links	328744
365 mm	0,22 m²	0,193 m²	DIN-rechts	328754
400 mm	0,22 m²	0,193 m²	DIN-links	328745
400 mm	0,22 m²	0,193 m²	DIN-rechts	328755

200 mm	0,32 m²	0,179 m²	DIN-links	328760
200 mm	0,32 m²	0,179 m²	DIN-rechts	328770
240 mm	0,32 m²	0,179 m²	DIN-links	328761
240 mm	0,32 m²	0,179 m²	DIN-rechts	328771
250 mm	0,32 m²	0,179 m²	DIN-links	328762
250 mm	0,32 m²	0,179 m²	DIN-rechts	328772
300 mm	0,32 m²	0,179 m²	DIN-links	328763
300 mm	0,32 m²	0,179 m²	DIN-rechts	328773
365 mm	0,32 m²	0,179 m²	DIN-links	328764
365 mm	0,32 m²	0,179 m²	DIN-rechts	328774
400 mm	0,32 m²	0,179 m²	DIN-links	328765
400 mm	0,32 m²	0,179 m²	DIN-rechts	328775

200 mm	0,42 m²	0,364 m²	DIN-links	328780
200 mm	0,42 m²	0,364 m²	DIN-rechts	328790
240 mm	0,42 m²	0,364 m²	DIN-links	328781
240 mm	0,42 m²	0,364 m²	DIN-rechts	328791
250 mm	0,42 m²	0,364 m²	DIN-links	328782
250 mm	0,42 m²	0,364 m²	DIN-rechts	328792
300 mm	0,42 m²	0,364 m²	DIN-links	328783
300 mm	0,42 m²	0,364 m²	DIN-rechts	328793
365 mm	0,42 m²	0,364 m²	DIN-links	328784
365 mm	0,42 m²	0,364 m²	DIN-rechts	328794
400 mm	0,42 m²	0,364 m²	DIN-links	328785
400 mm	0,42 m²	0,364 m²	DIN-rechts	328795

200 mm	0,62 m²	0,549 m²	DIN-links	328800
200 mm	0,62 m²	0,549 m²	DIN-rechts	328810
240 mm	0,62 m²	0,549 m²	DIN-links	328801
240 mm	0,62 m²	0,549 m²	DIN-rechts	328811
250 mm	0,62 m²	0,549 m²	DIN-links	328802
250 mm	0,62 m²	0,549 m²	DIN-rechts	328812
300 mm	0,62 m²	0,549 m²	DIN-links	328803
300 mm	0,62 m²	0,549 m²	DIN-rechts	328813
365 mm	0,62 m²	0,549 m²	DIN-links	328804
365 mm	0,62 m²	0,549 m²	DIN-rechts	328814
400 mm	0,62 m²	0,549 m²	DIN-links	328805
400 mm	0,62 m²	0,549 m²	DIN-rechts	328815

Dämmungsanschlussprofile

Perimeterabdeckrahmen

Abschließbare Griffolive

Passend für

Dreh-/Kipp-Fenster

Beschreibung

Weiß

Downloads

Merken

Artikel-Nr.
00446

Dämmprofil 1100 x 90 x 140 mm

Passend für

Leibungsfenster Standard
Leibungsfenster Passivhaustauglich (PHT)
Nicht für HWD
Nicht für Großformate

Beschreibung

Zum leichterem Anarbeiten von Perimeterdämmung
Geeignet für Ortbetonbauweise (Beton darf nicht direkt auf die Profile geschüttet werden)
Nur für Fertigteilwerke mit Betonierungsreihenfolge: Innenschale zuerst! Bis max. 300 mm Wandstärke (bei stärkeren Wänden ist eine statische Unterstützung des Leibungsfensters mittels GFK-Stäben oder Armierungsstäben vorzusehen)
Für einen Psi-Wert kleiner 0,03 w/mK (KFW Forderung)
Set-Inhalt: 4 StückZum leichterem Anarbeiten von

Downloads

Merken

Artikel-Nr.
327391

Dämmprofil 1100 x 90 x 45 mm

Passend für

Leibungsfenster Standard
Leibungsfenster Passivhaustauglich (PHT)
Nicht für HWD
Nicht für Großformate

Beschreibung

Zum leichterem Anarbeiten von Perimeterdämmung
Geeignet für Ortbetonbauweise (Beton darf nicht direkt auf die Profile geschüttet werden)
Nur für Fertigteilwerke mit Betonierungsreihenfolge: Innenschale zuerst! Bis max. 300 mm Wandstärke (bei stärkeren Wänden ist eine statische Unterstützung des Leibungsfensters mittels GFK-Stäben oder Armierungsstäben vorzusehen)
Set-Inhalt: 4 Stück

Downloads

Merken

Artikel-Nr.
327393
