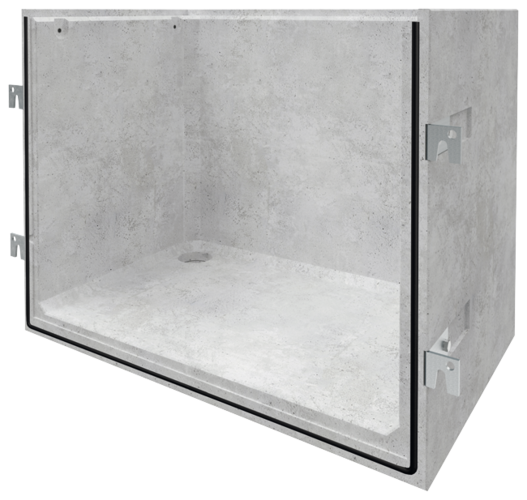

Lichtschachtkörper mit Boden DWD 600 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
Schächte ohne Boden können aufgestapelt werden
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Weitere Höhen bis 2600 mm, in den Baubreiten 1270 bis 2050 bis 3000 mm möglich
Angebenene Maße sind lichte Innenmaße
Mit Befestigungsmaterial aus Stahl verzinkt (Edelstahl auf Anfrage) und Dichtungsband

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

820	1000	70	547	376233	454,00	E4
	1200	70	642	376234	495,00	E4
	1500	70	746	376235	562,00	E4
	1800	70	883	376236	715,00	E4
	2000	70	956	376237	759,00	E4
1020	1000	70	612	376243	520,00	E4
	1200	70	712	376244	588,00	E4
	1500	70	862	376245	641,00	E4
	1800	70	988	376246	788,00	E4
	2000	70	1053	376247	855,00	E4
	2200	70	1160	376248	950,00	E4
1270	1000	70	707	376266	622,00	E4
	1200	70	802	376267	694,00	E4
	1500	70	958	376268	864,00	E4
	1800	70	1108	376269	953,00	E4
	2000	70	1208	376270	1015,00	E4
	2200	70	1289	376271	1150,00	E4
1520	1000	80	862	376289	829,00	E4
	1200	80	1008	376290	924,00	E4
	1500	80	1168	376291	1110,00	E4
	1800	80	1348	376292	1210,00	E4
	2000	80	1479	376293	1305,00	E4
	2200	80	1604	376294	1465,00	E4
1800	1000	100	1269	385111	907,00	E4
	1200	100	1438	385112	1090,00	E4
	1500	100	1687	385113	1210,00	E4
	1600	100	1772	385114	1260,00	E4
	1800	100	1938	385115	1330,00	E4
	2000	100	2107	385116	1535,00	E4
	2200	100	2273	385117	1595,00	E4
2050	1000	100	1356	376312	935,00	E4
	1200	100	1598	376313	1145,00	E4
	1500	100	1858	376314	1275,00	E4
	1800	100	2104	376315	1405,00	E4
	2000	100	2233	376316	1580,00	E4
	2200	100	2489	376317	1900,00	E4
2520	1000	100	1638	376330	1150,00	E4
	1200	100	1863	376331	1300,00	E4
	1500	100	2144	376332	1420,00	E4
	1800	100	2451	376333	1625,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

820 mm	1000 mm	70 mm	547 kg	376233
	1200 mm	70 mm	642 kg	376234
	1500 mm	70 mm	746 kg	376235
	1800 mm	70 mm	883 kg	376236
	2000 mm	70 mm	956 kg	376237
1020 mm	1000 mm	70 mm	612 kg	376243
	1200 mm	70 mm	712 kg	376244
	1500 mm	70 mm	862 kg	376245
	1800 mm	70 mm	988 kg	376246
	2000 mm	70 mm	1053 kg	376247
	2200 mm	70 mm	1160 kg	376248
1270 mm	1000 mm	70 mm	707 kg	376266
	1200 mm	70 mm	802 kg	376267
	1500 mm	70 mm	958 kg	376268
	1800 mm	70 mm	1108 kg	376269
	2000 mm	70 mm	1208 kg	376270
	2200 mm	70 mm	1289 kg	376271
1520 mm	1000 mm	80 mm	862 kg	376289
	1200 mm	80 mm	1008 kg	376290
	1500 mm	80 mm	1168 kg	376291
	1800 mm	80 mm	1348 kg	376292
	2000 mm	80 mm	1479 kg	376293
	2200 mm	80 mm	1604 kg	376294
1800 mm	1000 mm	100 mm	1269 kg	385111
	1200 mm	100 mm	1438 kg	385112
	1500 mm	100 mm	1687 kg	385113
	1600 mm	100 mm	1772 kg	385114
	1800 mm	100 mm	1938 kg	385115
	2000 mm	100 mm	2107 kg	385116
	2200 mm	100 mm	2273 kg	385117
2050 mm	1000 mm	100 mm	1356 kg	376312
	1200 mm	100 mm	1598 kg	376313
	1500 mm	100 mm	1858 kg	376314
	1800 mm	100 mm	2104 kg	376315
	2000 mm	100 mm	2233 kg	376316
	2200 mm	100 mm	2489 kg	376317
2520 mm	1000 mm	100 mm	1638 kg	376330
	1200 mm	100 mm	1863 kg	376331
	1500 mm	100 mm	2144 kg	376332
	1800 mm	100 mm	2451 kg	376333
