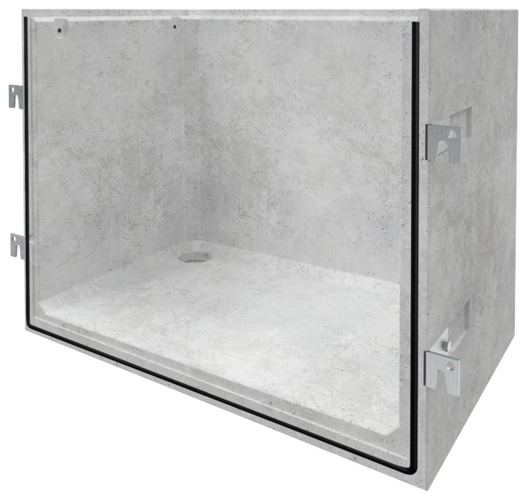

Lichtschachtkörper mit Boden DWD 1000 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
Schächte ohne Boden können aufgestapelt werden
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Weitere Höhen bis 2600 mm, in den Baubreiten 1270 bis 2050 bis 3000 mm möglich
Angebenene Maße sind lichte Innenmaße
Mit Befestigungsmaterial aus Stahl verzinkt (Edelstahl auf Anfrage) und Dichtungsband

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2026 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1020	1000	70	884	376255	680,00	E4
	1200	70	966	376256	774,00	E4
	1500	70	1185	376257	877,00	E4
	1800	70	1364	376258	1036,00	E4
	2000	70	1484	376259	1141,00	E4
	2200	70	1605	376260	1216,00	E4
1270	1000	70	981	376278	832,00	E4
	1200	70	1109	376279	896,00	E4
	1500	70	1318	376280	1136,00	E4
	1800	70	1503	376281	1277,00	E4
	2000	70	1621	376282	1404,00	E4
	2200	70	1750	376283	1500,00	E4
1520	1000	80	1377	376301	940,00	E4
	1200	80	1455	376302	1060,00	E4
	1500	80	1601	376303	1263,00	E4
	1800	80	1898	376304	1398,00	E4
	2000	80	1969	376305	1534,00	E4
	2200	80	2158	376306	1640,00	E4
1800	1000	100	1731	385124	1055,00	E4
	1200	100	1939	385125	1257,00	E4
	1500	100	2250	385126	1424,00	E4
	1800	100	2563	385127	1575,00	E4
	2000	100	2774	385128	1747,00	E4
	2200	100	2981	385129	1842,00	E4
2050	1000	100	1896	376324	1101,00	E4
	1200	100	2117	376325	1327,00	E4
	1500	100	2451	376326	1514,00	E4
	1800	100	2785	376327	1681,00	E4
	2000	100	3008	376328	1837,00	E4
	2200	100	3230	376329	1973,00	E4
2520	1000	100	2195	376338	1393,00	E4
	1200	100	2441	376339	1534,00	E4
	1500	100	2812	376340	1777,00	E4
	1800	100	3259	376341	1969,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1020 mm	1000 mm	70 mm	884 kg	376255
	1200 mm	70 mm	966 kg	376256
	1500 mm	70 mm	1185 kg	376257
	1800 mm	70 mm	1364 kg	376258
	2000 mm	70 mm	1484 kg	376259
	2200 mm	70 mm	1605 kg	376260
1270 mm	1000 mm	70 mm	981 kg	376278
	1200 mm	70 mm	1109 kg	376279
	1500 mm	70 mm	1318 kg	376280
	1800 mm	70 mm	1503 kg	376281
	2000 mm	70 mm	1621 kg	376282
	2200 mm	70 mm	1750 kg	376283
1520 mm	1000 mm	80 mm	1377 kg	376301
	1200 mm	80 mm	1455 kg	376302
	1500 mm	80 mm	1601 kg	376303
	1800 mm	80 mm	1898 kg	376304
	2000 mm	80 mm	1969 kg	376305
	2200 mm	80 mm	2158 kg	376306
1800 mm	1000 mm	100 mm	1731 kg	385124
	1200 mm	100 mm	1939 kg	385125
	1500 mm	100 mm	2250 kg	385126
	1800 mm	100 mm	2563 kg	385127
	2000 mm	100 mm	2774 kg	385128
	2200 mm	100 mm	2981 kg	385129
2050 mm	1000 mm	100 mm	1896 kg	376324
	1200 mm	100 mm	2117 kg	376325
	1500 mm	100 mm	2451 kg	376326
	1800 mm	100 mm	2785 kg	376327
	2000 mm	100 mm	3008 kg	376328
	2200 mm	100 mm	3230 kg	376329
2520 mm	1000 mm	100 mm	2195 kg	376338
	1200 mm	100 mm	2441 kg	376339
	1500 mm	100 mm	2812 kg	376340
	1800 mm	100 mm	3259 kg	376341

Begehbare Roste

Befahrbare Roste

Rückwände für Betonlichtschacht

Entwässerungsanschlüsse und Verschlüsse

Notausstieg für Betonlichtschacht

Einteilige Lichtschachtabdeckungen

Zweiteilige Lichtschachtabdeckungen

Insektenschutzgitter
