ACO GmbH
Zubehör
Produktvorteile
Montierte Innenverrohrung
Weitestgehend Korrosionsbeständige Rohrleitungsteile aus Gusseisen EN-GJL und Kunststoff PVC-U
Schachtabdeckung mit geringem Deckelgewicht und wartungsfreier, schraubloser Arretierung
Montierte universelle Niveauschaltungshalterung
Bauhöhe und Ausstattung nach Baukastenprinzip anpassbar
Weitestgehend ablagerungsfreier Sammelraum mit großem Nutzvolumen
Produktinformationen
Einsatz
Entwässerung von Niederschlagsflächen
Konstruktion
Sammelschacht aus hochwertigem güteüberwachtem Beton
Maximale Einbautiefe Kl. D 400, 7,0 m
Weitestgehend ablagerungsfreier Sammelraum mit Berme
Leichte Zugänglichkeit für Wartungsarbeiten
Einsatz von unterschiedlichen Niveaugebern durch universelle Niveauschaltungshalterung
Ausgewählte Werkstoffkombinationen für höhere Standzeit
Lieferumfang
Verrohrung DN/OD 110 aus PVC-U bis ca. 30 cm außerhalb des Schachtes
Unterwasserkupplungssystem mit kurzem Gleitrohr aus Kunststoff
Kugelrückschlagventil und Absperrschieber aus Gusseisen EN-GJL
Universal-Niveauschaltungshalterung aus Edelstahl
1 Zulauf DN/OD 300
Grundschacht mit Berme (Voute), mit Einstieghilfe und Kettenhalter, mit Kabelrohr und Entlüftungsanschluss DN/OD 110, (Montage der lose gelieferten Bauteile bauseits)
Folgende Komponenten oder Zubehörteile sind separat zu bestellen (Montage bauseits):
Abdeckplatte inkl. Schachtabdeckung
Pumpe
Steigleiter
Schaltgerät optional mit Freiluftschrank
Niveauschaltung elektrisch oder pneumatisch
Führungsrohr und Zugkette

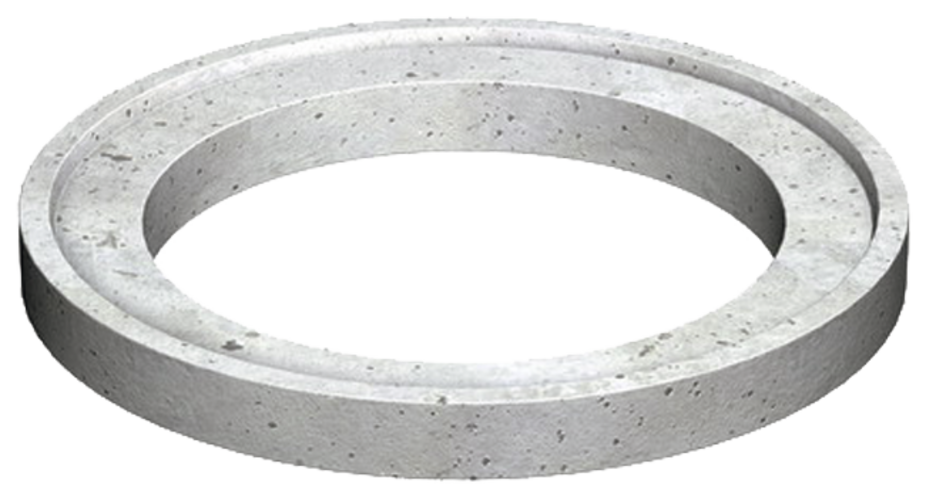

Schacht- und Ausgleichsringe zum Erreichen der gewünschten Zulauftiefe
