Zubehör
Produktvorteile
Montierte Innenverrohrung
Weitestgehend korrosionsbeständige Rohrleitungsteile aus Gusseisen EN-GJL und Kunststoff PVC-U
Schachtabdeckung mit geringem Deckelgewicht und wartungsfreier, schraubloser Arretierung
Montierte universelle Niveauschaltungshalterung
Bauhöhe und Ausstattung nach Baukastenprinzip anpassbar
Weitestgehend ablagerungsfreier Sammelraum mit großem Nutzvolumen
Produktinformationen
Einsatz
Zur Förderung von Schmutz- und Abwasser aus Sanitärräumen, unterhalb der Rückstauebene
Entwässerung von Niederschlagsflächen
Schutz von erdeingebauten Abscheideranlagen gegen Rückstau aus der öffentlichen Kanalisation
Konstruktion
Sammelschacht aus hochwertigem güteüberwachtem Beton
Maximale Einbautiefe Kl. D 400: 7,0 Meter
Weitestgehend ablagerungsfreier Sammelraum mit Berme
Leichte Zugänglichkeit für Wartungsarbeiten
Einsatz von unterschiedlichen Niveaugebern durch universelle Niveauschaltungshalterung
Ausgewählte Werkstoffkombinationen für höhere Standzeit
Lieferumfang
Verrohrung DN/OD 63 aus PVC-U bis ca. 30 cm außerhalb des Schachtes
Unterwasserkupplungssystem mit kurzem Gleitrohr aus Kunststoff
Kugelrückschlagventil aus Gusseisen EN-GJL
Kugelhahn aus PVC-U
Universal-Niveauschaltungshalterung aus Edelstahl
1 Zulauf DN/OD 160
Grundschacht mit Berme (Voute), teilweise mit Kabelleerroh und Entlüftungsanschluss DN/OD 110
Folgende Komponenten oder Zubehörteile sind separat zu bestellen (Montage bauseits):
Abdeckplatte inklusive Schachtabdeckung
Pumpe
Steigleiter
Niveauschaltung elektrisch oder pneumatisch
Führungsrohr und Zugkette
Schaltgerät optional mit Freiluftschrank

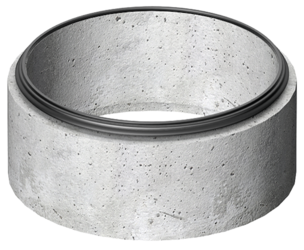

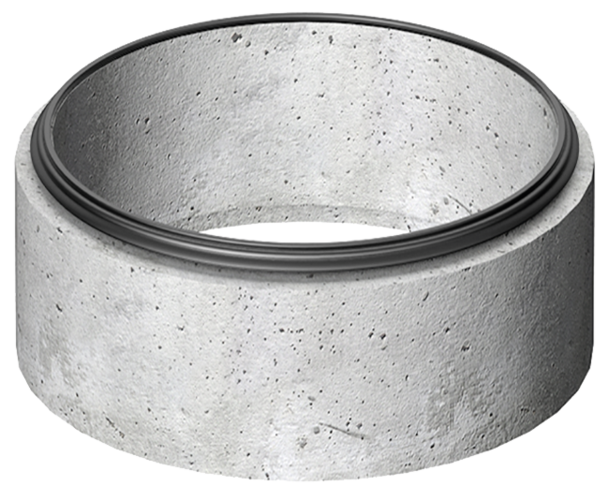

Schacht- und Ausgleichsringe zum Erreichen der gewünschten Zulauftiefe
