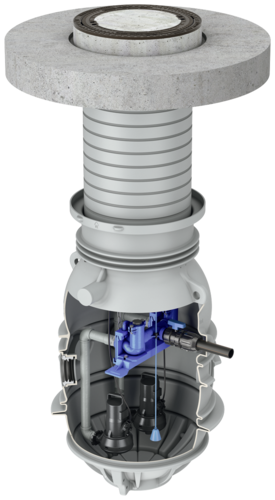

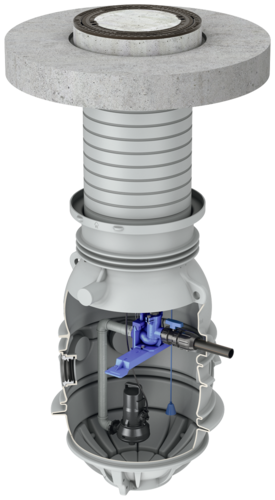

Grundschacht
Produktvorteile
- Gesamteinbautiefe bis 3000 mm
- Mit optionalem Fuss auftriebssicher bis Oberkante Gelände
- Einbau ohne bauseitige Betonmaßnahmen
Produktinformationen
- Nach DIN EN 12050-1
- Leicht und kompakt
- Erdeinbaufertig
- Glattflächige Innenwände, dadurch Minimierung der Ablagerungen
- Hergestellt aus recycelbarem PE
- Gußteile mit hochwertiger Pulverbeschichtung
- Druckleitung und Kette aus Edelstahl
- PE Druckabgang werkseitig mit Schachtwand verschweißt
- Überwasserkupplung für einfachen, schraublosen Ein- und Ausbau der Pumpe
- Für Pumpen mit Schneid- bzw. Kanallaufrädern geeignet
- Überwasserkupplung mit integriertem Kugelrückschlagventil und Spülanschlussmöglichkeit
Schaltgerät ACO Multi Control Mono
Passend für
- Muli-Max
- Mono-Anlage
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm

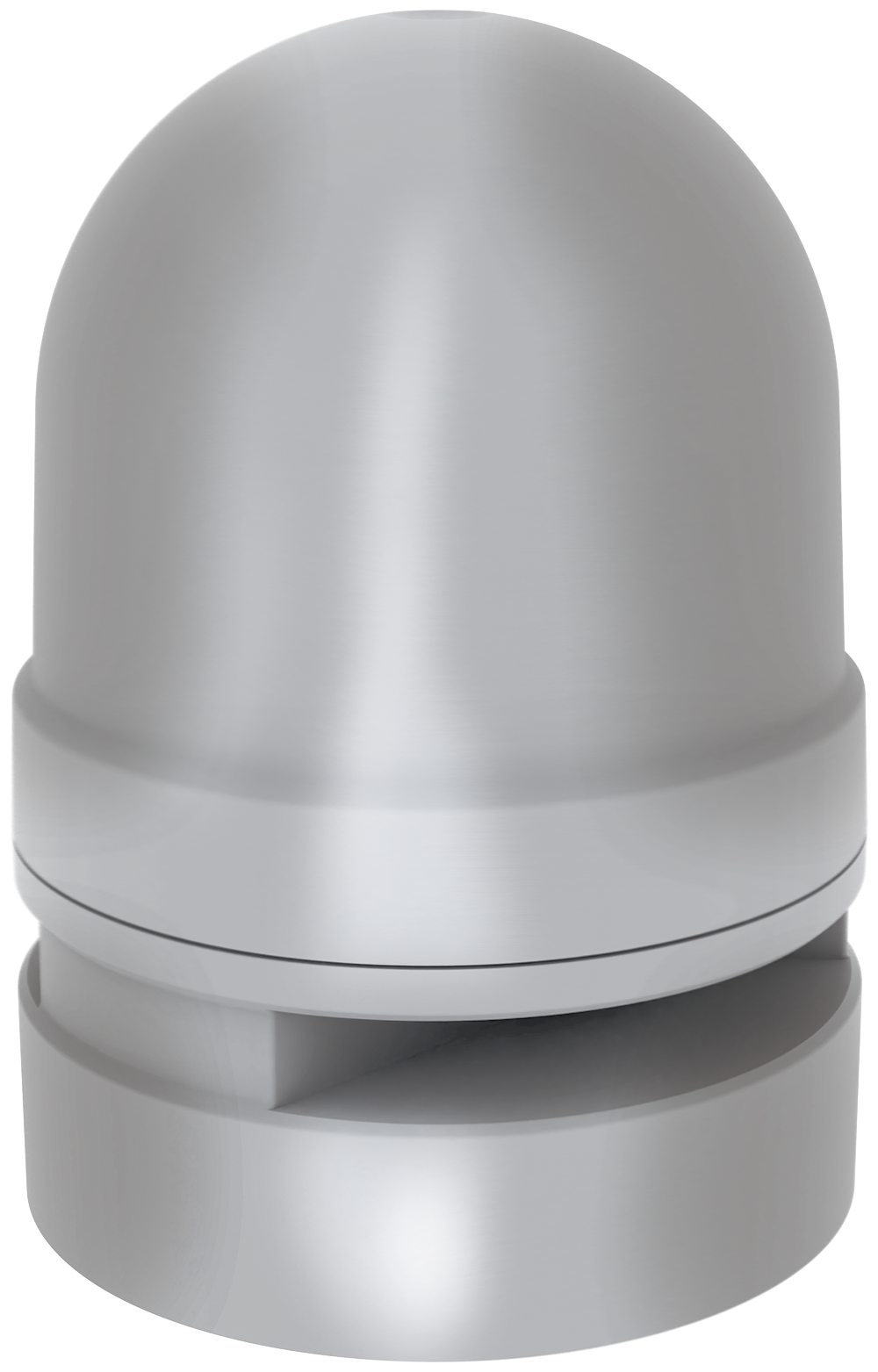

- Staudruckglocke
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 8 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 736,00
- Rabattgruppe: PS
- Gewicht: 4 kg

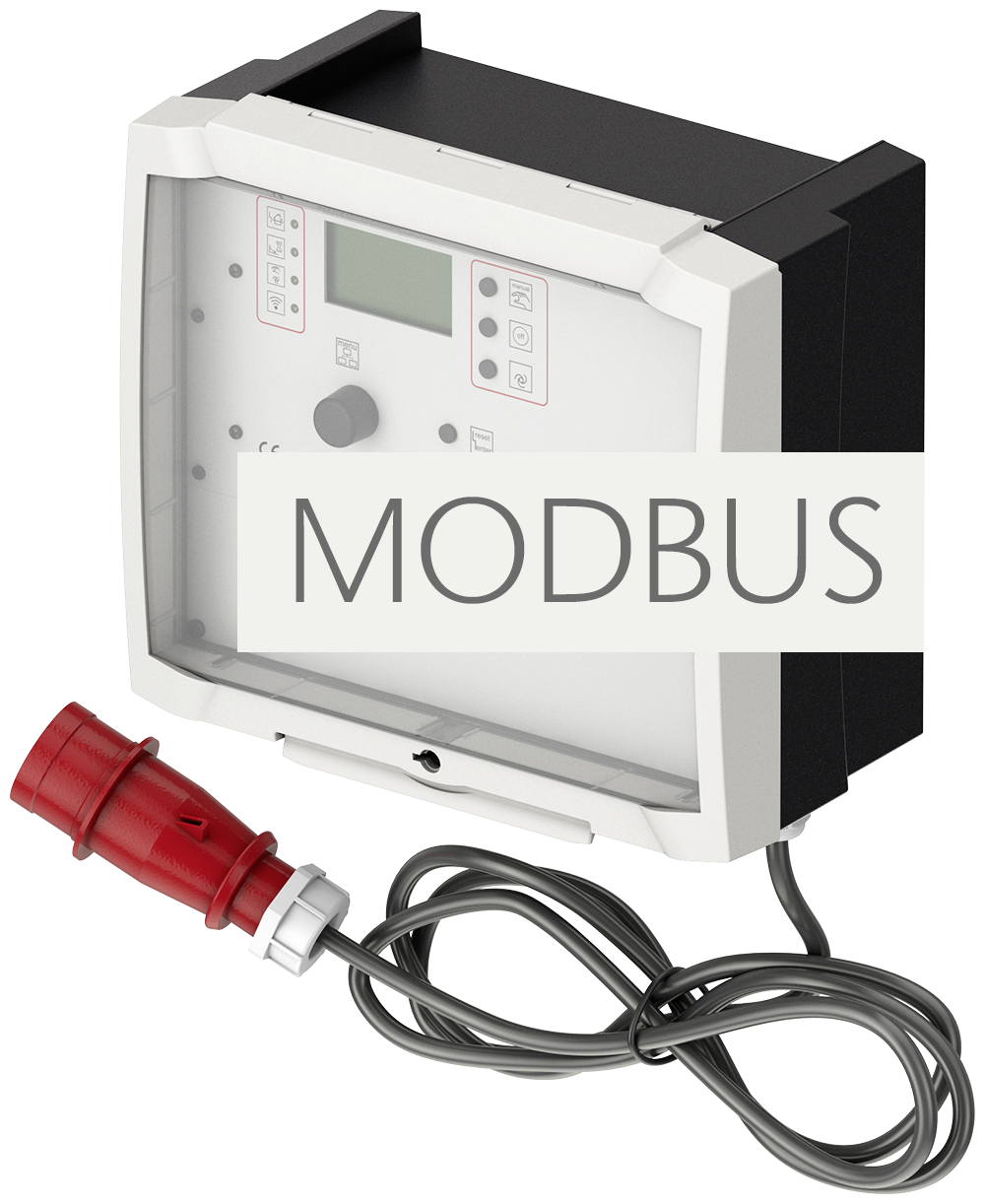

Schaltgerät ACO Multi Control Mono Professional inkl. Staudruckglocke
Passend für
- Muli-Max
- Mono-Anlage
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Staudruckglocke
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 8 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : Auf Anfrage
- Rabattgruppe:
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Staudruckglocke
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 8 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
- Gewicht: 4 kg

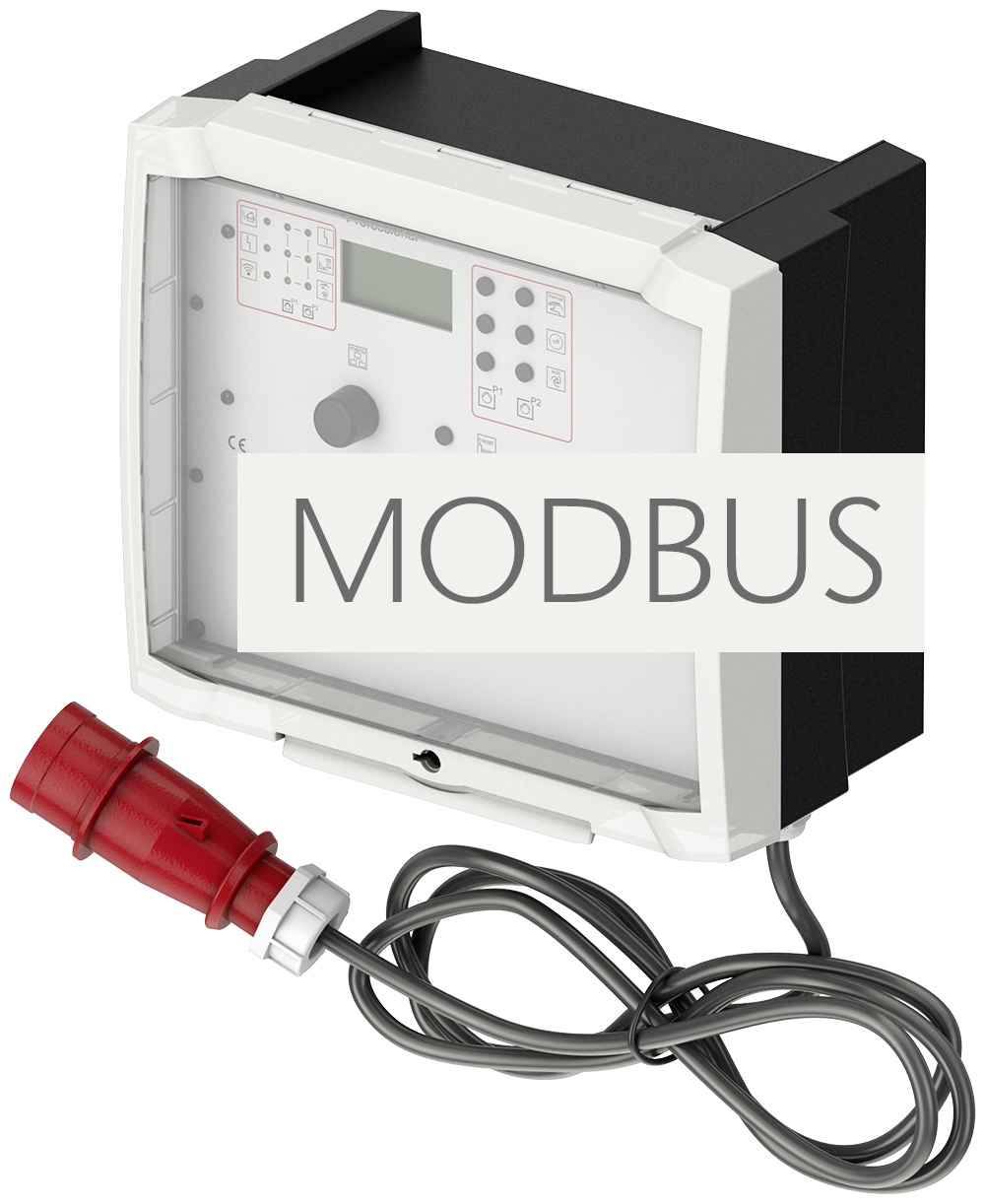

Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : Auf Anfrage
- Rabattgruppe:
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg
Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 1230,00
- Rabattgruppe: PS
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg
Schaltgerät ACO Multi Control Duo ohne Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : Auf Anfrage
- Rabattgruppe:
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Ohne Steuerleitung
- Gewicht: 5,4 kg
Blitzleuchte
Blitzleuchte

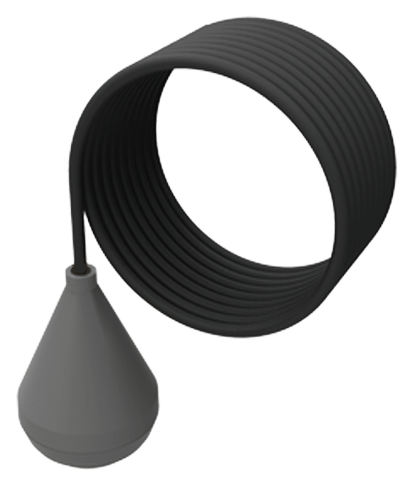

Schwimmerschalter
Passend für
- Für fäkalienhaltiges sowie fäkalienfreies Abwasser
- MultiControl- Steuerungen als Schwimmerschalter
- MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
- Gehäuse: PRE-ELEC PP
- Schutzart: IP68
- Schaltspannung: 4-40 V
- Schaltstrom: 1-100 mA
- Anschlusskabel: 10m
- Schaltwinkel: 10°
- Schutzklasse: II 1G Ex ia IIC T6 Ga
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 257,10
- Rabattgruppe: G1

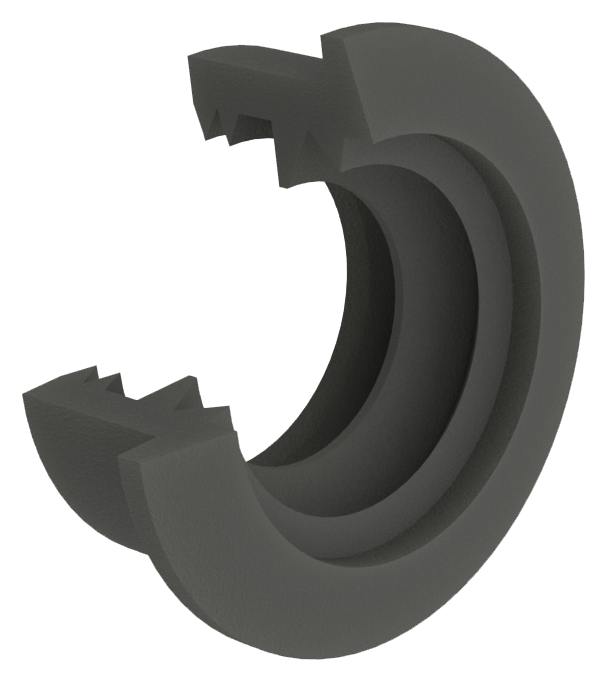

Bohranschlussdichtung DN 110
Bohranschlussdichtung DN 150

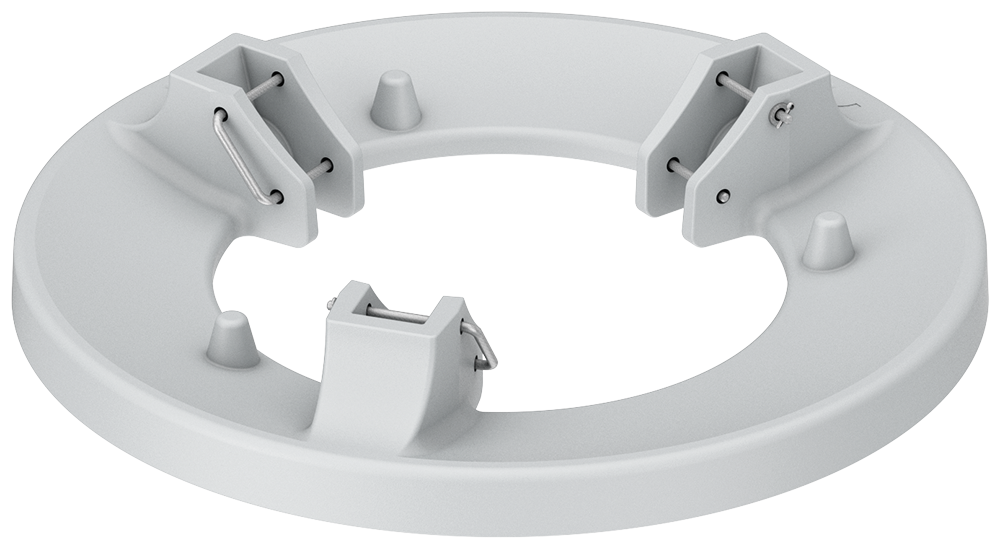

Fuß für Auftriebssicherung
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 371,00
- Rabattgruppe: PS
- Gewicht: 1,4 kg

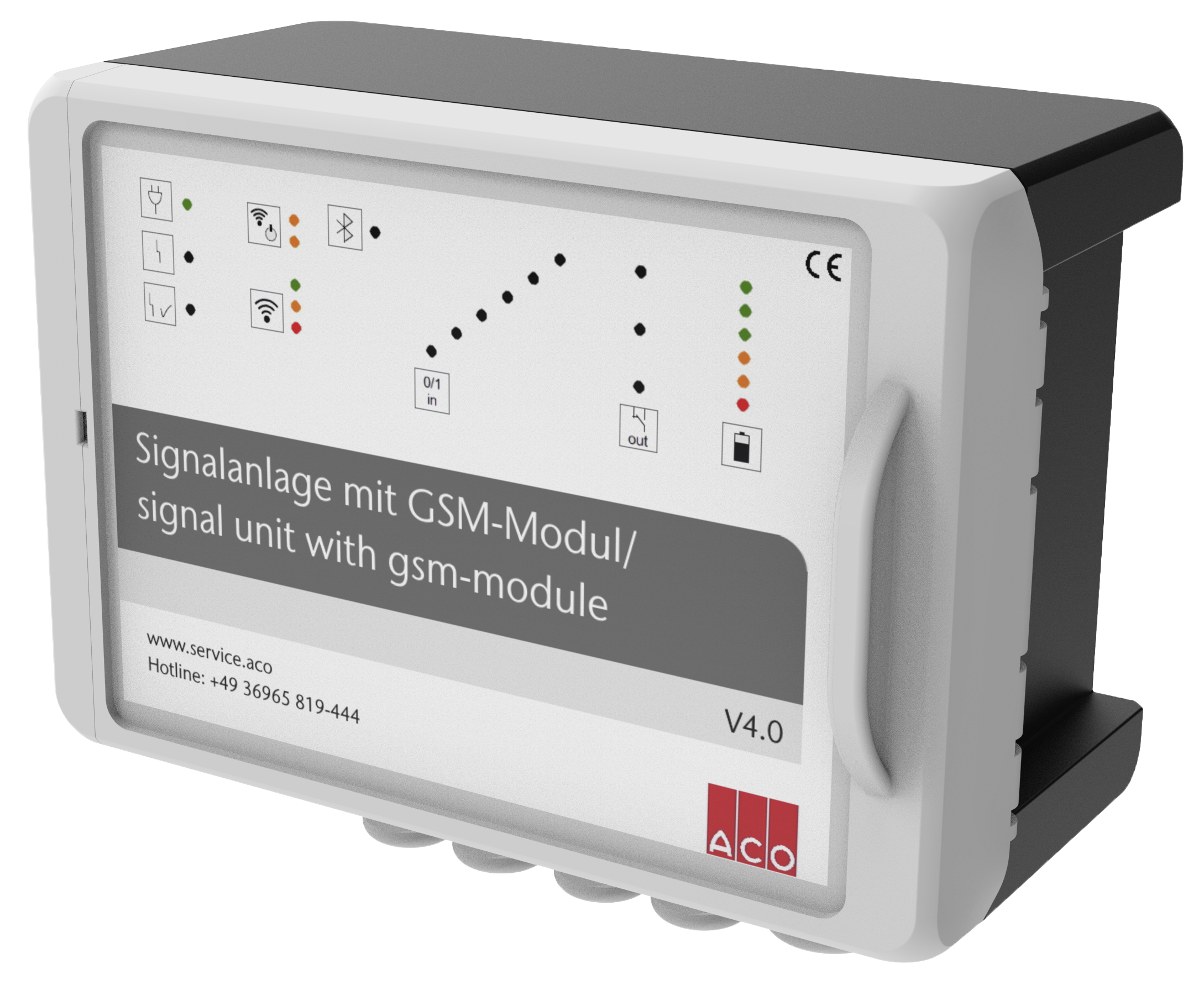

Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 1380,00
- Rabattgruppe: G1
- Gewicht: 2 kg

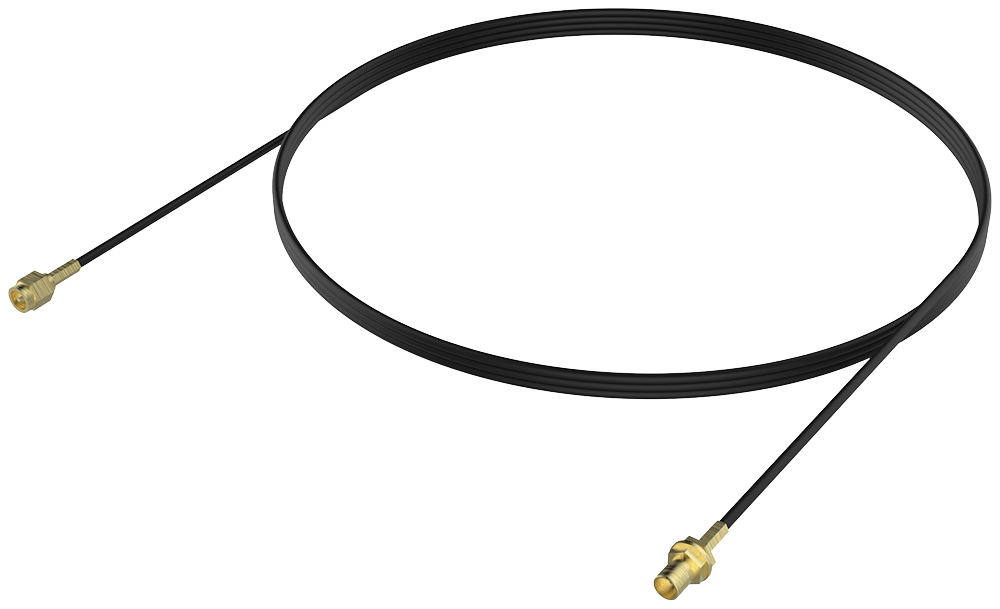

Verlängerungskabel für GSM Modul
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 280,00
- Rabattgruppe: PS
- Gewicht: 0,3 kg
Signalhupe
Lufteinperlung
Passend für
- Muli-Max
- Powerlift–P
- Muli-Flex
Beschreibung
- Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
- Für pneumatische Niveauschaltung (Staudruckglocke)
- Kleinstkompressor
- Anschluss: 230 V
- Steckerfertig
- Mit T-Einschraubverschraubung
- Mit Rückschlagventil
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 363,00
- Rabattgruppe: PS
- Gewicht: 0,6 kg

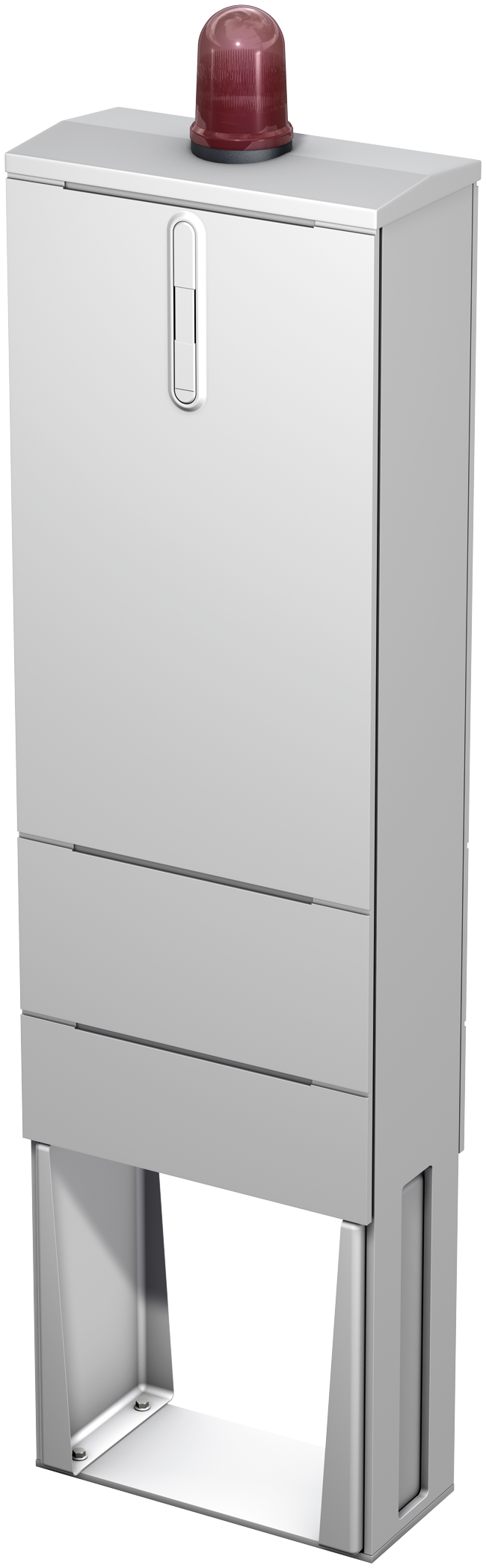

Freiluftschrank
Passend für
- Schaltgerät ACO Multi-Control
- Mono
Beschreibung
- Mit Vorsicherung C16 (16 A)
- Mit 10 mm² PE-Klemmen für Potentialausgleich
- Blinkleuchte (schlagfest)
- Verschluss mit Sicherheitsschließzylinder
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 2170,00
- Rabattgruppe: PS
- Mit Vorsicherung C16 (16 A)
- Mit 10 mm² PE-Klemmen für Potentialausgleich
- Blinkleuchte (schlagfest)
- Verschluss mit Sicherheitsschließzylinder
- Abmessung: 310 x 1460 x 207 mm (H x B x T)
- Vorsicherung bauseits: 3polig C16A
- Gewicht: 21 kg
Freiluftschrank
Passend für
- Schaltgerät ACO Multi-Control
- LipuLift-P-B/P-D
Beschreibung
- Mit Vorsicherung C16 (16 A)
- Mit 10 mm² PE-Klemmen für Potentialausgleich
- Blinkleuchte (schlagfest)
- Verschluss mit Sicherheitsschließzylinder
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 2395,00
- Rabattgruppe: PS
- Mit Vorsicherung C16 (16 A)
- Mit 10 mm² PE-Klemmen für Potentialausgleich
- Blinkleuchte (schlagfest)
- Verschluss mit Sicherheitsschließzylinder
- Abmessung: 410 x 1460 x 207 mm (H x B x T)
- Vorsicherung bauseits: 3polig C16A
- Gewicht: 21,1 kg
Freiluftschrank
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-B/P-D
Beschreibung
- Als Leergehäuse
- Abmessung: 410 x 207 x 1460 mm (L x B x H)
- Für Einbau einer bauseitigen Rückstauschleife in DN 50
- Schrankheizung inkl. Thermostat, 230 V, 50 Hz
- Vorsicherung bauseits: 1polig B16 A
- Mit Sicherheitsschloss
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 1675,00
- Rabattgruppe: PS
- Gewicht: 13,8 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-DA/P-DAP
Beschreibung
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 4640,00
- Rabattgruppe: PS
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE32 und Schuko-Arbeitssteckdose
- Vorsicherung bauseits: 3polig C32A
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Gewicht: 76 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-B/P-D
Beschreibung
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE16 und Schuko-Arbeitssteckdose
- Vorsicherung bauseits: 3polig C16A
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : Auf Anfrage
- Rabattgruppe:
- Gewicht: 76 kg
Freiluftschrank für bauseitige Druckrohrleitung
Passend für
- GFK-Freiluftschrank für bauseitige Druckrohrleitung
- DN 80
- DN 100
- DN 125
- DN 150
- LipuLift-P Serie
Beschreibung
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- Mit Montageplatte inkl. Sockel
- Mit Heizung und Themostat
- Mit CEE32 und Schuko-Arbeitssteckdose
- Vorsicherung bauseits: 3polig C32A
- Abmessungen: 2000 x 806 x 335 mm (H x B x T)
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : Auf Anfrage
- Rabattgruppe:
- Gewicht: 100 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 714,00
- Rabattgruppe: PS
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Mit Kabel zur Installation: 20 m
- Gewicht: 2 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Preis 01.05.2023 in € (zzgl. Umsatzsteuer) : 1235,00
- Rabattgruppe: PS
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Kabel zur Installation: 40 m
- Gewicht: 3,4 kg
Sicherheitsbarriere

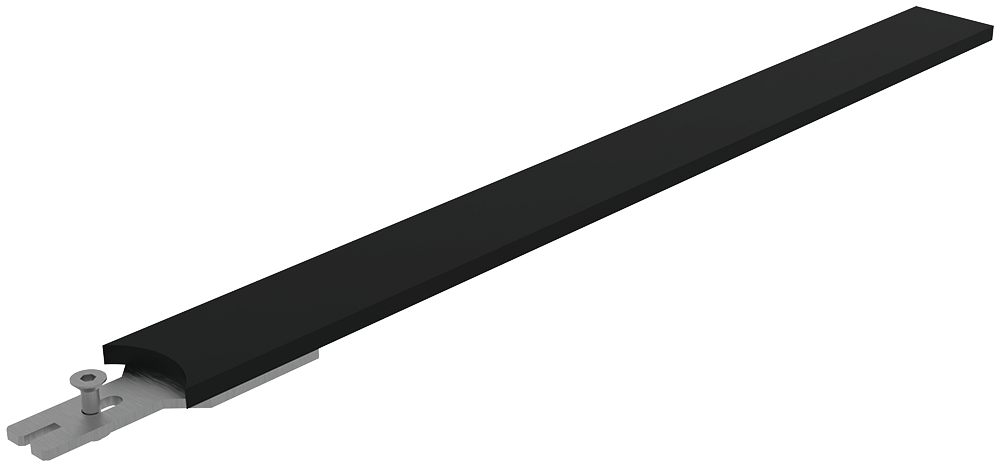

Führungsriemen
Führungsriemen
Spülanschluss
Vakuumbrecher

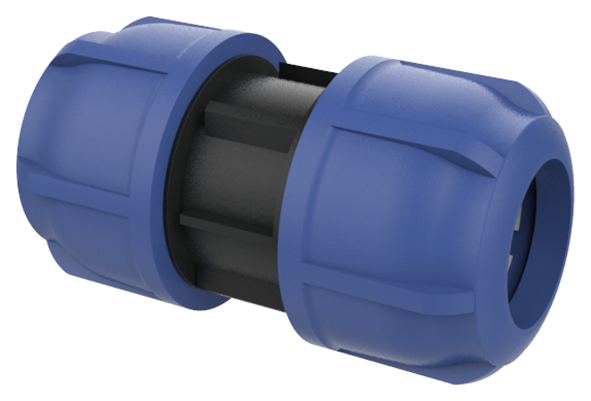

Klemmverschraubung 63 x 63 mm

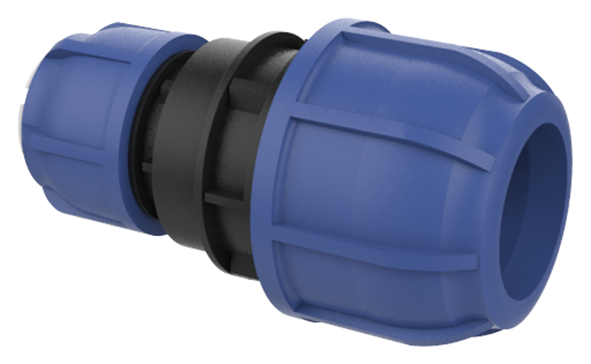

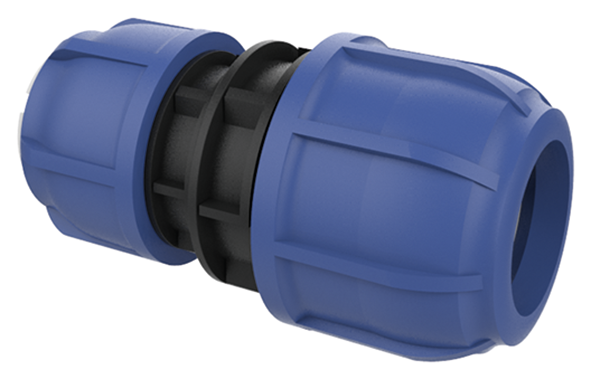

Klemmverschraubung 63 x 75 mm
