ACO GmbH

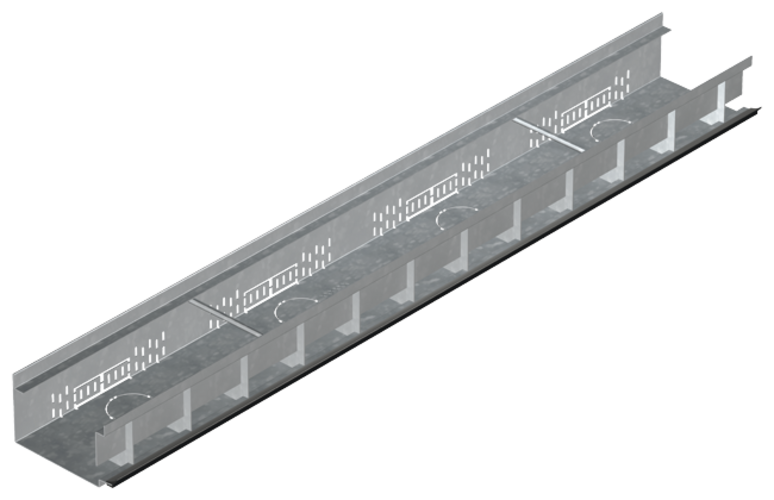

Nennmaß 150 und 200 mm – Stahl verzinkt

Produktvorteile

  • Einsatz für Schwellensystem Premiplan und Premiplan Plus
  • TÜV geprüftes System für barrierefreie Türkonstruktionen
  • Einsetzbar für reduzierte Abdichtungshöhen nach DIN 18531 und 18533
  • Individuell kürzbar

Produktinformationen

  • Alle Ausführungen sind begehbar sowie rollstuhlbefahrbar
  • Offenes und geschlossenes System
  • Mit Rinnenverbinder
  • Ohne Abdeckrost
  • Die Dichtung (Art.Nr. 320699) ist zwingend erforderlich und muss separat mitbestellt werden

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

BezeichnungAbmessungenGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
Rinnenelement mit Drainschlitzen für Balkone, Dachterrassen12001581006,1320509246,00P1
6001581003320508133,50P1
12002081006,8320518255,00P1
6002081003,4320517143,00P1
Rinnenelement mit Stutzen DN 50 für Hauseingang, Terrasse12001581006,2320511258,00P1
6001581003,1320510140,50P1
12002081007320520268,00P1
6002081003,5320519150,00P1
Rinnenelement geschlossen für Hauseingang, Terrasse12001581006,1320507208,00P1
6001581003,1320506115,00P1
12002081006,9320516215,00P1
6002081003,5320515123,50P1
BezeichnungAbmessungenGewichtArtikel-Nr.
LängeBreiteHöhe
Rinnenelement mit Drainschlitzen für Balkone, Dachterrassen1200 mm158 mm100 mm6,1 kg320509
600 mm158 mm100 mm3 kg320508
1200 mm208 mm100 mm6,8 kg320518
600 mm208 mm100 mm3,4 kg320517
Rinnenelement mit Stutzen DN 50 für Hauseingang, Terrasse1200 mm158 mm100 mm6,2 kg320511
600 mm158 mm100 mm3,1 kg320510
1200 mm208 mm100 mm7 kg320520
600 mm208 mm100 mm3,5 kg320519
Rinnenelement geschlossen für Hauseingang, Terrasse1200 mm158 mm100 mm6,1 kg320507
600 mm158 mm100 mm3,1 kg320506
1200 mm208 mm100 mm6,9 kg320516
600 mm208 mm100 mm3,5 kg320515

Rinnenverbinder

Passend für
  • Baubreite 150
Beschreibung
  • Gewicht: 0,2 kg

Rinnenverbinder

Passend für
  • Baubreite 200 mm
Beschreibung
  • Gewicht: 0,2 kg

Stirnwand links

Passend für
  • Baubreite 150 mm
Beschreibung
  • Gewicht: 0,4 kg

Stirnwand links

Passend für
  • Baubreite 200 mm
Beschreibung
  • Gewicht: 0,5 kg

Stirnwand rechts

Passend für
  • Baubreite 150 mm
Beschreibung
  • Gewicht: 0,4 kg

Stirnwand rechts

Passend für
  • Baubreite 200 mm
Beschreibung
  • Gewicht: 0,5 kg

Dichtung

Passend für
  • Profiline Free Rinnenelemente
Beschreibung
  • Dichtung muss separat mitbestellt werden
  • Mit Montageanleitung
  • 1,20 m Länge
  • Gewicht: 0,2 kg
