ACO GmbH

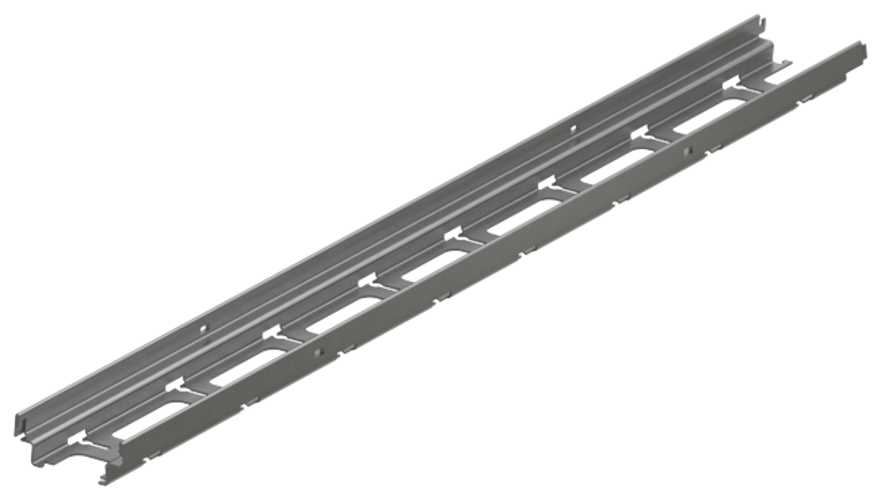

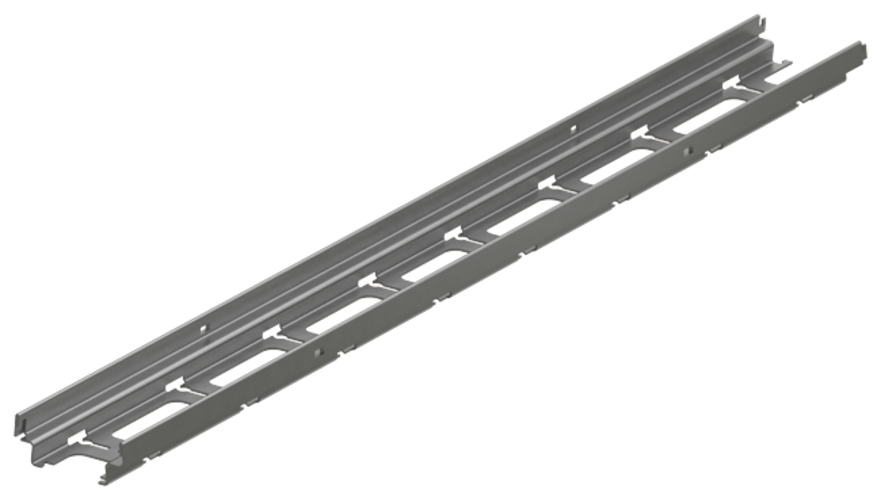

Nennmaß 100/130/155/200 mm – Stahl verzinkt

Produktvorteile

  • Einsatz gemäß "Flachdachrichtlinie"
  • Umsetzung von barrierefreien Türkonstruktionen
  • Schnelles Verlegen durch Klickverbindung
  • Individuell höhenverstellbar 60 - 120 mm
  • Besonders geeignet für aufgeständerte Beläge und Betonfertigteile

Produktinformationen

  • Alle Ausführungen sind begehbar und rollstuhlbefahrbar
  • Separate Kiesleiste optional
  • Ohne Abdeckung
  • Einfache Verarbeitung
BezeichnungAbmessungenGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
Rahmen aufgeständert1000106402,7300268253,00P1
500106401,4300268337,25P1
Rahmen aufgeständert1000135402,9300268454,50P1
500135401,5300268538,00P1
Rahmen aufgeständert1000162402,9300268655,50P1
500162401,5300268738,75P1
Rahmen aufgeständert1000206403,2300268857,00P1
500206401,6300268940,00P1
BezeichnungAbmessungenGewichtArtikel-Nr.
LängeBreiteHöhe
Rahmen aufgeständert1000 mm106 mm40 mm2,7 kg3002682
500 mm106 mm40 mm1,4 kg3002683
Rahmen aufgeständert1000 mm135 mm40 mm2,9 kg3002684
500 mm135 mm40 mm1,5 kg3002685
Rahmen aufgeständert1000 mm162 mm40 mm2,9 kg3002686
500 mm162 mm40 mm1,5 kg3002687
Rahmen aufgeständert1000 mm206 mm40 mm3,2 kg3002688
500 mm206 mm40 mm1,6 kg3002689

Fit in Höhenversteller – Typ 1 (grün)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 50 mm
  • Höhenverstellbar 60 – 80 mm
  • Mind. 4 Stück pro Rahmen
  • Stahl verzinkt
  • Gewicht: 0,1 kg

Fit in Höhenversteller – Typ 2 (gelb)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 70 mm
  • Höhenverstellbar 80 – 100 mm
  • Mind. 4 Stück pro Rahmen
  • Stahl verzinkt
  • Gewicht: 0,1 kg

Fit in Höhenversteller – Typ 3 (blau)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 90 mm
  • Höhenverstellbar 100 – 120 mm
  • Mind. 4 Stück pro Rahmen
  • Stahl verzinkt
  • Gewicht: 0,1 kg

Kiesleiste – Typ 1

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1,0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 60 x 70 mm
  • Für den Verstellbereich von 60 – 80 mm
  • Stahl verzinkt
  • Gewicht: 0,9 kg

Kiesleiste – Typ 2

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1,0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 80 x 90 mm
  • Für den Verstellbereich von 80 – 100 mm
  • Stahl verzinkt
  • Gewicht: 1,2 kg

Kiesleiste – Typ 3

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1,0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 100 x 110 mm
  • Für den Verstellbereich von 100 – 120 mm
  • Stahl verzinkt
  • Gewicht: 1,5 kg

Erweiterung Fit in Höhenversteller

Passend für
  • Frameline
,
  • Fit In Höhenversteller Typ 1 bis 3
Beschreibung
  • Setinhalt:
    • 4x Sechskantmutter M10
    • 4x Gewindestange M10x6
    • 4x Langmutter M10x30
  • Stahl verzinkt
  • Gewicht: 0,3 kg
